| एमओक्यू: | मोल-भाव करना |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | गत्ता |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | एल/सी टीटी डी/पी |
| आपूर्ति क्षमता: | 10000 पीसी |

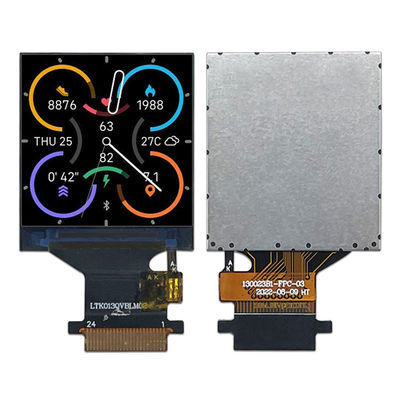

1.3इंच टीएफटी एलसीडी मॉड्यूल, 450cd/m2 आईपीएस 65K पूर्ण रंग 3.2V ST7789V ड्राइवर आईसी के साथ
एमसीयू से सीरियल चिप एक बहुआयामी चिप है जो बाहरी उपकरणों को जोड़ने और उनके साथ संचार प्राप्त करने के लिए एमसीयू इंटरफ़ेस संकेतों को सीरियल संकेतों में परिवर्तित कर सकती है।सीरियल चिप के लिए एमसीयू में तेजी से संचरण गति के फायदे हैं, कम बिजली की खपत, और उपयोग में आसानी, और कंप्यूटर हार्डवेयर, घरेलू उपकरण, और औद्योगिक नियंत्रण जैसे अनुप्रयोग परिदृश्यों में इस्तेमाल किया जा सकता है।
यह 1.3 इंच का टीएफटी एलसीडी डिस्प्ले मॉड्यूल एमसीयू सीरियल कनेक्टर के साथ 12 पिन डिस्प्ले स्क्रीन है। यह टीएफटी डिस्प्ले प्रत्येक पिक्सेल के लिए एक अर्धचालक स्विच प्रदान करता है, जिसे सीधे पल्स द्वारा नियंत्रित किया जाता है।अतः, प्रत्येक नोड अपेक्षाकृत स्वतंत्र है और लगातार नियंत्रित किया जा सकता है, जो न केवल डिस्प्ले की प्रतिक्रिया गति में सुधार करता है, बल्कि सटीक नियंत्रण को भी सक्षम करता है।प्रदर्शन बिंदु का आकार 240 * 240 है, दो डिस्प्ले मोड के साथः क्षैतिज डिस्प्ले और ऊर्ध्वाधर डिस्प्ले। डिस्प्ले दिशा समायोजित की जा सकती है। इस मॉड्यूल का कार्य वोल्टेज 3.2V है; आईसी ड्राइवर ST7789 है,और प्रदर्शन क्षेत्र का आकार 23 है.4 * 23.4 मिमी; टीएफटी मॉड्यूल का आकार 26.2 * 29.22 * 1.46 मिमी है।
विशेषताएं
| पद | सामग्री |
| भाग संख्या |
TXW130023B1 |
| एलसीडी आकार | 1.3 इंच ((डायगोनल) |
| प्रदर्शन मोड | आम तौर पर काला |
| संकल्प | 240 ((H) RGB x 240 ((V) |
| डॉट पिच | 0.0975 (H) x 0.0975 ((V) मिमी |
| सक्रिय क्षेत्र | 23.4 ((H) x 23.4 (V) मिमी |
| मॉड्यूल का आकार |
26.2*29.22*1.46मिमी |
| रंग व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
| इंटरफेस |
एमसीयू 8 बीआईटी इंटरफ़ेस |
| ड्राइव आईसी | ST7789 |
| चमक | 450cd/m2 |
| देखने की दिशा | सभी दृश्य, आईपीएस |
|
बैकलाइट एल ई डी |
2 सफेद एलईडी |
| ऑपरेटिंग टेम्प. | -20°C~ + 70°C |
| भंडारण तापमान. | -30°C~+ 80°C |
|
Lcm पिन n गिनती |
12 पिन |
रूपरेखा
|
विशेषताएं
|
प्रतीक
|
मिनट.
|
टाइप करें।
|
मैक्स.
|
इकाई |
नोट
|
|
डीसी/डीसी के लिए आपूर्ति वोल्टेज
|
वीडीडी
|
2.5
|
2.8
|
3.3
|
वी | |
|
TFT गेट ON वोल्टेज
|
वीएचएच
|
12
|
-- |
18
|
वी
|
*1,*2
|
|
टीएफटी गेट ऑफ वोल्टेज
|
वीजीएल
|
-10 | -- | -7 | वी |
*1,*2
|
|
टीएफटी सामान्य वोल्टेज
|
वीकॉम
|
-2 | -- | 5 | वी |
*3
|
|
विशेषताएं
|
प्रतीक
|
मिनट.
|
प्रकार
|
मैक्स.
|
इकाई
|
नोट्स
|
|
आगे का वोल्टेज
|
वीF
|
5.6
|
--
|
6.4
|
वी
|
-- |
|
आगे की धारा
|
मैंF
|
--
|
40
|
--
|
mA
|
-- |
|
चमक (एलसीडी के साथ)
|
Lv
|
--
|
700
|
--
|
cd/m2
|
-- |
|
एलईडी जीवन काल
|
नहीं
|
--
|
30,000
|
--
|
घन्टा
|
नोट 1
|
विश्वसनीयता परीक्षण|
नहीं.
|
परीक्षण वस्तु
|
परीक्षण की स्थिति
|
नोट्स
|
| 1 |
उच्च तापमान भंडारण
|
+70°C / 96H
|
1कार्यात्मक परीक्षण ठीक है.
लापता खंड, छोटा,
अस्पष्ट खंड
गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित
और तरल क्रिस्टल लीकारे
अनधिकृत।
2कोई कम नहीं
तापमान बुलबुले, अंत सील
ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 |
कम तापमान भंडारण
|
-30°C / 96H
|
|
| 3 |
हाई टेम्पे, ऑपरेटिंग
|
+60°C / 96H
|
|
| 4 |
कम तीव्रता
|
-20°C / 96H
|
|
| 5 |
उच्च तापमान
/आर्द्रता भंडारण
|
50°C x 90%RH / 96H
|
|
| 6 |
थर्मल और ठंड का झटका
|
स्थिर अवस्था,-30°C(30 मिनट)~60°C
(30 मिनट),50 चक्र
|
सुविधाएँ और प्रमाणन
निष्कर्ष के रूप में, स्क्वायर टीएफटी डिस्प्ले, जिसे स्क्वायर एलसीडी डिस्प्ले के रूप में भी जाना जाता है, विभिन्न अनुप्रयोगों और परिदृश्यों के लिए उपयुक्त एक बहुमुखी और उच्च प्रदर्शन वाला उत्पाद है।उन्नत विशेषताएं, और शीर्ष पायदान प्रदर्शन इसे एक लोकप्रिय विकल्प बनाने के लिए व्यवसायों और व्यक्तियों के लिए एक शीर्ष लाइन प्रदर्शन की तलाश में.TXWEI से स्क्वायर टीएफटी डिस्प्ले चुनें और डिस्प्ले प्रौद्योगिकी के भविष्य का अनुभव करें.
