Tianxianwei TXW210001B0 एक परिपत्र TFT एलसीडी मॉड्यूल है जिसका विकर्ण आकार 2.1 इंच और 480 * 480 पिक्सेल का रिज़ॉल्यूशन है। यह मॉड्यूल ST7701S से लैस है;इसमें नियंत्रक और चालक आईसी कार्य शामिल हैं, आरजीबी 18 बीआईटी इंटरफेस का समर्थन करता है, और इसमें 2.8V से 3.3V तक की पावर सप्लाई वोल्टेज (वीडीडी) रेंज है, जिसका विशिष्ट मूल्य 3V है
TXW210001B0 TFT एलसीडी मॉड्यूल 450 निट्स (सामान्य मूल्य) की चमक के साथ परिपत्र मोड में है। इस मॉड्यूल का उपयोग PCAP (प्रोजेक्शन कैपेसिटिव टच स्क्रीन) वैकल्पिक के लिए भी किया जा सकता है।यह -20 °C से +70 °C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -30 °C से +80 °C तक है। यह 2.1 इंच का TFT एलसीडी मॉड्यूल व्यापक रूप से स्मार्ट घरेलू उपकरणों, स्मार्ट रिमोट कंट्रोल, स्मार्ट रोटरी स्विच, बच्चों की शिक्षा,चिकित्सा उपकरण, ऑटोमोटिव इंटेलिजेंट इंटरकनेक्शन और अन्य उत्पाद।
| उत्पाद: | परिपत्र टीएफटी एलसीडी 2.1 "इंच | संकल्पः | 480*480 डॉट्स |
|---|---|---|---|
| इंटरफ़ेसः |
आरजीबी 18 बिट |
टच स्क्रीनः | बिना |
| देखने की दिशा: | IPS (80/80/80/80) | ड्राइवर आईसीः |
ST7701S |
| पिन संख्याः | 40 पिन | मॉड्यूल का आकारः |
56.18*59.71*2.2मिमी |
| सक्रिय क्षेत्रः |
53.28मिमी व्यास |
कनेक्शनः |
कनेक्टर का प्रकार (अनुकूलन योग्य) |
| सतह चमकः | 450 Cd/m2 (निट्स) | परिचालन तापमानः | -20°C से +70°C |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE & FCC & RoHS अनुरूप |
2.1" इंच गोल टीएफटी एलसीडी, गोलाकार टीएफटी एलसीडी 2.1" ड्राइंग
बैक-लाइट यूनिट विशेषताएं
बैक-लाइट सिस्टम एक किनारा प्रकाश प्रकार है4 सफेद एलईडी। बैकलाइट की विशेषताएं
निम्नलिखित तालिकाओं में दिखाए गए हैं।
|
विशेषताएं |
प्रतीक |
मिनट. |
प्रकार |
मैक्स. |
इकाई |
नोट्स |
|
आगे का वोल्टेज |
वीF |
2.8 |
|
3.2 |
वी |
- |
|
आगे की धारा |
मैंF |
-- |
80 |
- |
mA |
- |
|
चमकएलसीडी के साथ |
Lv |
|
450 |
-- |
cd/m2 |
- |
|
एलईडी जीवन काल |
नहीं |
---- |
30,000 |
-- |
घन्टा |
नोट 1 |
नोटः
(1)एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।Lएलईडी का जीवनकाल कम हो सकता है यदि आपL25mA/LED से अधिक है।
मॉड्यूल फ़ंक्शन विवरण
|
पिन नं. |
प्रतीक |
एलसीएम कार्यात्मक |
|
1 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
2 |
एलईडीके |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
3 |
एलईडीके |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
4 |
जीएनडी |
पावर ग्राउंड |
|
5 |
वीसी1 |
पीआपूर्ति : 2.6V ~ 3.6V |
|
6 |
रीसेट करें |
सिग्नल इनपुट टर्मिनल रीसेट करें. |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
एसडीए |
इनपुट/आउटपुट सिग्नल पिन |
|
10 |
एससीक |
सीरियल इंटरफेस घड़ी |
|
11 |
सीएस |
चिप चयन संकेत इनपुटपिन |
|
12 |
पीCLK |
आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। |
|
13 |
DE |
आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
|
14 |
VSYNC |
आरजीबी इंटरफ़ेस संचालन के लिए ऊर्ध्वाधर (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल। |
|
15 |
HSYNC |
आरजीबी इंटरफ़ेस संचालन के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल। |
|
16~33 |
DB0~DB17 |
आरजीबी इंटरफेस डेटा बस। |
|
34 |
जीएनडी |
पावर ग्राउंड |
|
35 |
CTP_INT |
टच पैनल बाधित आउटपुट |
|
36 |
CTP_SDA |
टच पैनल I2C डेटा |
|
37 |
CTP_SCL |
टच पैनल I2C घड़ी |
|
38 |
सीTP_Rएसटी |
टच पैनल रीसेट करें |
|
39 |
CTP_VCI |
टच पैनल बिजली की आपूर्ति 2.8~3.3V |
|
40 |
जीएनडी |
पावर ग्राउंड |

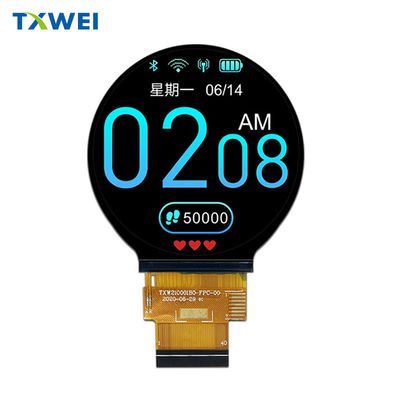

2.1" इंच गोल टीएफटी एलसीडी, गोलाकार टीएफटी एलसीडी 2.1" वास्तविक उत्पाद छवि
