6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन

6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन

एमओक्यू: मोल-भाव करना
कीमत: negotiate
स्टैंडर्ड पैकेजिंग: गत्ता
प्रसव अवधि: 16
भुगतान विधि: एल/सी टीटी डी/पी
आपूर्ति क्षमता: 10000 पीसी
विस्तार से जानकारी
उत्पत्ति के प्लेस
गुआंग्डोंग, चीन
ब्रांड नाम
TXWEI
प्रमाणन
CE ROHS FCC
मॉडल संख्या
TXW700120B0-एचडीएमआई
एलसीडी प्रकार:
सामान्य रूप से काला
ड्राइव तत्व:
टीएफटी सक्रिय मैट्रिक्स
लुमेन डिग्री:
500 सीडी / एम²
पिक्सेल की संख्या:
280*3RGB ((H) X1424 ((V)
आकार:
6.9
प्रमुखता देना:

6.9 इंच वीजीए ड्राइवर बोर्ड

,

वीजीए ड्राइवर बोर्ड पूर्ण रंग

,

टीएफटी एलसीडी स्क्रीन मॉड्यूल

उत्पाद का वर्णन





इस वस्तु के बारे मेंSFTO1190GX-7161AN



7-इंच के टीएफटी एलसीडी डिस्प्ले में निम्नलिखित मुख्य विनिर्देश हैं:

  • स्क्रीन का आकारः 7 इंच
  • संकल्पः280*1424पिक्सेल
  • चमकः 500 नाइट
  • इंटरफ़ेसःएचडीएमआई
  • रंग गहराईः 16.7M



विशेषताएं और लाभ:

स्क्रीन का आकार: 7 इंच का विकर्ण आयाम इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है, जिसमें औद्योगिक डिस्प्ले, हैंडहेल्ड डिवाइस और पोर्टेबल उपकरण शामिल हैं।


संकल्पः 280*1424 के संकल्प के साथ, डिस्प्ले वाइडस्क्रीन अनुप्रयोगों के लिए अनुकूलित है, अच्छी स्पष्टता और विस्तार प्रदान करता है,हालांकि यह पिक्सेल घनत्व के मामले में आधुनिक डिस्प्ले के रूप में उच्च नहीं हो सकता है. विशिष्ट यूआई लेआउट और ग्राफिक्स के लिए अद्वितीय रिज़ॉल्यूशन अनुपात फायदेमंद हो सकता है।


चमकः 500 नाइट की चमक का स्तर यह सुनिश्चित करता है कि प्रदर्शन विभिन्न प्रकाश स्थितियों में उपयोग के लिए पर्याप्त चमकदार हो, जिसमें बाहरी वातावरण भी शामिल है।चमक का यह स्तर पठनीयता और दृश्यता के लिए फायदेमंद है.


एचडीएमआई इंटरफेसः आधुनिक डिस्प्ले में एचडीएमआई इंटरफेस का प्रयोग आम है क्योंकि यह डिस्प्ले और कंट्रोलर के बीच उच्च गति डेटा ट्रांसफर की अनुमति देता है।जो विलंबता को कम करने और समग्र प्रदर्शन में सुधार के लिए फायदेमंद है.



संभावित अनुप्रयोग:

  • औद्योगिक मॉनिटरः मशीन नियंत्रण या निगरानी प्रणालियों के लिए विनिर्माण और स्वचालन में उपयोग किया जाता है।
  • मोबाइल उपकरण: टैबलेट, हैंडहेल्ड डिवाइस या पोर्टेबल गैजेट्स में इस्तेमाल किया जा सकता है जहां आकार और वजन महत्वपूर्ण है।
  • ऑटोमोटिव डिस्प्लेः कार डैशबोर्ड में कॉम्पैक्ट फॉर्म फैक्टर में जानकारी प्रदर्शित करने के लिए उपयोगी।

डिजाइन विचार:

  • डिवाइस की ग्राफिक्स आउटपुट क्षमताओं के साथ संगतता सुनिश्चित करें।
  • विशेष रूप से बैटरी संचालित उपकरणों के लिए कुशल संचालन सुनिश्चित करने के लिए बिजली की आवश्यकताओं का मूल्यांकन करें।
  • संरचनात्मक अखंडता बनाए रखते हुए स्क्रीन क्षेत्र को अधिकतम करने के लिए बेज़ल डिजाइन पर विचार करें।

निष्कर्ष:

इस प्रकार का डिस्प्ले आकार, रिज़ॉल्यूशन, चमक और इंटरफेस के संतुलित विनिर्देशों के लिए कई प्रकार के अनुप्रयोगों की सेवा कर सकता है।यह आवश्यक है कि इन मापदंडों को अपेक्षित अनुप्रयोग और उपयोगकर्ता आवश्यकताओं के साथ कैसे संरेखित किया जाए.



विशेषताएं



नहीं. पद विनिर्देश इकाई
1 पैनल का आकार 7.0 ️ इंच
2 पिक्सेल की संख्या

280*1424

पिक्सेल
3 सक्रिय क्षेत्र

33.6 ((H) x 170.88 ((V)

मिमी
4 पिक्सेल पिच

0.1432(H) X 0.1432(V) x आरजीबी

मिमी
5 रूपरेखा आयाम

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

मिमी
6 रंगों की संख्या 16.7M -
7 प्रदर्शन मोड ट्रांसमिशन मोड, आम तौर पर काला -
8 देखने की दिशा पूर्ण दृश्य -
9 प्रदर्शन प्रारूप आरजीबी ऊर्ध्वाधर पट्टी -
10 सतह उपचार चमक -
11 इंटरफेस

एचडीएमआई

-
12 बैकलाइट सफेद एलईडी -
13 ऑपरेशन तापमान -30~80 °C
14 भंडारण तापमान -30~80 °C
15

वोल्टेज

5v





यांत्रिक चित्र



6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 0

6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 1



विलुप्तएमअक्षांशआरआंगन



विशेषताएं प्रतीक मिनट. मैक्स. इकाई
एलसीएम ऑपरेटिंग तापमान टीओपीआर -20 +70 °C
एलसीएम भंडारण तापमान टीएसटीजी -30 +80 °C
टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) टीओपीआर -20 +70 °C
टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) टीएसटीजी -30 +80 °C
आर्द्रता आरएच -- 90 %



बैक-लाइट यूनिट विशेषताएं



विशेषताएं प्रतीक मिनट. प्रकार मैक्स. इकाई नोट्स
आगे का वोल्टेज वीF 14 -- 16 वी --
आगे की धारा मैंF -- 80 -- mA --
चमक ((एलसीडी + सीटीपी के साथ) Lv -- 450 -- cd/m2 --
एलईडी जीवन काल नहीं -- 20,000 -- घन्टा नोट 1



मॉड्यूल फ़ंक्शन विवरण



पिन नं. प्रतीक एलसीएमकार्यात्मक
1 जीएनडी जमीन पर।
2 NC कोई कनेक्शन नहीं।
3 एलईडीए एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
4 एलईडीए एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
5 NC कोई कनेक्शन नहीं।
6 एलईडीके बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
7 एलईडीके बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
8 NC कोई कनेक्शन नहीं।
9 जीएनडी जमीन पर।
10 NC कोई कनेक्शन नहीं।
11 NC कोई कनेक्शन नहीं।
12 NC कोई कनेक्शन नहीं।
13 NC कोई कनेक्शन नहीं।
14 NC कोई कनेक्शन नहीं।
15 NC कोई कनेक्शन नहीं।
16 NC कोई कनेक्शन नहीं।
17 जीएनडी जमीन पर।
18 NC कोई कनेक्शन नहीं।
19 जीएनडी जमीन पर।
20 जीएनडी जमीन पर।
21 रीसेट करें सिग्नल इनपुट पिन रीसेट करें.
22 वीडीडी एलसीडी के लिए बिजली की आपूर्ति।
23 एसटीबीवाईबी स्टैंडबाय मोड, सामान्य रूप से ऊपर खींच लिया.
24 NC कोई कनेक्शन नहीं।
25 जीएनडी जमीन पर।
26 डी0पी निम्न वोल्टेज अंतर डेटा 0 संकेत की सकारात्मक ध्रुवीयता
27 D0N कम वोल्टेज अंतर डेटा 0 संकेत की नकारात्मक ध्रुवीयता
28 जीएनडी जमीन पर।
29 डी1पी निम्न वोल्टेज अंतर डेटा 1 संकेत की सकारात्मक ध्रुवीयता
30 D1N निम्न वोल्टेज अंतर डेटा 1 संकेत की नकारात्मक ध्रुवीयता
31 जीएनडी जमीन पर।
32 CLKP कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता
33 CLKN कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता
34 जीएनडी जमीन पर।
35 डी2पी निम्न वोल्टेज अंतर डेटा 2 संकेत की सकारात्मक ध्रुवीयता
36 डी2एन निम्न वोल्टेज अंतर डेटा 2 संकेत की नकारात्मक ध्रुवीयता
37 जीएनडी जमीन पर।
38 D3P निम्न वोल्टेज अंतर डेटा की सकारात्मक ध्रुवीयता3संकेत
39 D3N निम्न वोल्टेज अंतर डेटा की नकारात्मक ध्रुवीयता3संकेत
40 जीएनडी जमीन पर।

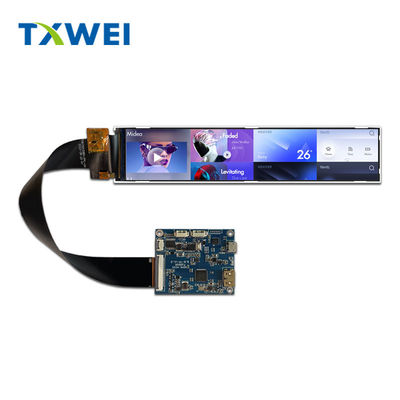

उत्पाद छवि

6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 26.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 3



6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 4



सुविधाएँ और प्रमाणपत्र:



6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 5

6.9 इंच 280 * 1424 एचडीएमआई इंटरफेस चिकित्सा इन्फ्यूजन पंप उपकरण उपकरण एलसीडी डिस्प्ले स्क्रीन 6
