| एमओक्यू: | मोल-भाव करना |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | गत्ता |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | एल/सी टीटी डी/पी |
| आपूर्ति क्षमता: | 10000 पीसी |

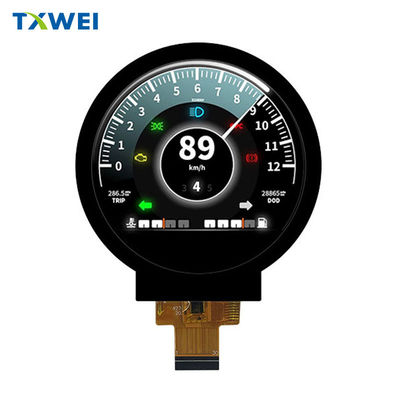

TXW276001B0-GP एक 2.76-इंच की गोल पूर्ण रंग TFT एलसीडी डिस्प्ले स्क्रीन है जिसमें कैपेसिटिव टच फुल फिट, रिज़ॉल्यूशन 480 * 480, IPS फुल एंगल हाई डेफिनिशन हाइलाइट डिस्प्ले इफेक्ट है।व्यापक तापमान -30+80 कार्य तापमान, अनुकूलित प्रदर्शन चमक, एफपीसी संरचना, स्पर्श और बैकलाइट संरचना का समर्थन, RGB565/666/888 और MIPI इंटरफ़ेस का समर्थन
आवेदन
यह उत्पाद व्यापक रूप से स्मार्ट उपकरणों, रसोई उपकरणों, उपकरण प्रदर्शन, सुरक्षा पहुंच नियंत्रण, बच्चों की शिक्षा, चिकित्सा उपकरण,ऑटोमोटिव इंटेलिजेंट इंटरकनेक्शन और अन्य उत्पाद
उत्पाद के फायदे
1.आईपीएस पूर्ण देखने का कोण ((80/80/80/80). बहुत अच्छा देखने का कोण. विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है, चाहे ऊपर, या मेज पर, या हाथ से इस्तेमाल किया गया हो, आदि।
2पृष्ठभूमि के रंग, चमक, देखने के कोण और तीव्रता आदि का उत्कृष्ट प्रदर्शन।
32.76 इंच के लिए एक और वेरियन, यह -30 °C से +80 °C के उच्चतम के व्यापक तापमान पर संचालित किया जा सकता है
4. लचीला प्रतिरोधक टच स्क्रीन के साथ या उसके बिना होने के लिए। हम ग्राहकों के लिए अनुकूलित सीटीपी ((कैपेसिटिव टच पैनल) डिजाइन करने के लिए समर्थन कर सकते हैं। एफपीसी भी अनुकूलन योग्य है।
5एलसीडी उद्योग में एक ही प्रकार का कम लागत वाला समाधान।
6स्थापित करना और रखरखाव करना आसान है।
| उत्पाद: | 2.76 इंच गोल आईपीएस टीएफटी एलसीडी | संकल्पः | 480x480 डॉट्स |
|---|---|---|---|
| इंटरफ़ेसः |
आरजीबी 18 बिट |
परिचालन तापमानः | -30°C से +80°C तक |
| भंडारण तापमानः | -30°C से +80°C तक | देखने की दिशा: | सभी देखने के कोण (85/85/85/85) |
| टच स्क्रीनः | हाँ | ड्राइवर आईसीः |
ST7701S |
| पिन संख्याः | 40 पिन |
टच स्क्रीन संरचना |
जी + एफ |
|
टच ड्राइवर आईसी: |
CST830 |
स्पर्श इंटरफ़ेस: |
आईआईसी |
|
लुमेन डिग्री: |
550cd/m2 |
अनुपालन: | CE & FCC & RoHS अनुरूप |
2.76 इंच टीएफटी एलसीडी डिस्प्ले चीन निर्माता आपूर्तिकर्ता, 2.76 इंचगोलटीएफटी एलसीडी मॉड्यूल 550 निट्स चमक के साथ उत्पाद ड्राइंग
मॉड्यूल फ़ंक्शन विवरण
| प्रतीक | एलसीएम कार्यात्मक | |
| 1 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति |
| 2-3 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 4 | जीएनडी | पावर ग्राउंड |
| 5 | वीसीआई2.8V | एलसीडी के लिए बिजली की आपूर्ति। |
| 6 | रीसेट 2.8V | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 7-8 | NC | NC |
| 9 | एसडीए | इनपुट/आउटपुट सिग्नल पिन |
| 10 | एससीएलके | सीरियल घड़ी सिग्नल. |
| 11 | सीएस | चिप सिग्नल इनपुट पिन का चयन करें |
| 12 | डीसीएलके | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
|
13 |
DE | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
| 14 | VSYNC | आरजीबी इंटरफेस संचालन के लिए वीएसवाईएनसी वर्टिकल (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल। |
| 15 | HSYNC | आरजीबी इंटरफ़ेस संचालन के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल। |
| 16-33 | DB0-DB17 | आरजीबी इंटरफेस डेटा बस। |
| 34 | जीएनडी | पावर ग्राउंड |
| 35 | CTP_INT | टच पैनल बाधित आउटपुट |
| 36 | CTP_SDA | टच पैनल I2C डेटा |
| 37 | CTP_SCL | टच पैनल I2C घड़ी |
| 38 | CTP_RST | टच पैनल रीसेट करें |
| 39 | CTP_VCI | टच पैनल बिजली की आपूर्ति 2.8~3.3V |
| 40 | जीएनडी | पावर ग्राउंड |
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +70 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | - | 90 | % |
बैक-लाइट यूनिट विशेषताएं
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 5.4 | -- | 6.6 | वी | - |
| आगे की धारा | मैंF | -- | 80 | - | mA | - |
| चमक ((एलसीडी + सीटीपी के साथ) | Lv | टीबीडी | -- | cd/m2 | - | |
| एलईडी जीवन काल | नहीं | ---- | 30,000 | -- | घन्टा | नोट 1 |
आरविश्वसनीयता परीक्षण आइटम
| 1 | उच्च तापमान भंडारण | +80°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर प्रदर्शन, अनियमित प्रदर्शन और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 96H | |
| 4 | कम तीव्रता | -20°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 60°C x 90%RH / 96H | |
| 6 | थर्मल और ठंड का झटका | स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र |
2.76 इंच टीएफटी एलसीडी मॉड्यूल 550 निट्स चमक के साथ उत्पाद छवि
