| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
2 "इंच 240x320 आईपीएस प्रकारएमसीयू 8 बिटइंटरफ़ेस टीएफटी एलसीडी स्क्रीन उत्पाद परिचय
तियान सियानवेई TXW200053S0एक विकर्ण आकार 2.0 ′′ इंच गोल आकार IPS प्रकार TFT एलसीडी डिस्प्ले 240x320 पिक्सेल के संकल्प के साथ है।
1यह 2 इंच का टीएफटी एलसीडी एक आईपीएस टीएफटी डिस्प्ले है।
2इस 2 इंच के एलसीडी डिस्प्ले का रिज़ॉल्यूशन 240x320 डॉट्स है।
3यह 2 इंच का टीएफटी डिस्प्ले पूर्ण देखने का कोण है और प्रत्येक दिशा में देखने का कोण 85 डिग्री तक है।
4इस 2 इंच की टीएफटी स्क्रीन के कुल आयाम 34.6*47.83*2.1 मिमी हैं।
5. यह टीएफटी स्क्रीन 2" निर्मित ड्राइवर आईसी ST7789V.
6यह 2 इंच की टीएफटी एलसीडी स्क्रीन एमसीयू 8 बीआईटी इंटरफेस के साथ डिज़ाइन की गई है।
7यह टीएफटी डिस्प्ले 2 इंच का टच स्क्रीन के बिना है, सीटीपी और आरटीपी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
8यह 2 इंच का टीएफटी एलसीडी -20° से +70° सेल्सियस के तापमान में काम कर सकता है; भंडारण तापमान -30° से +80° सेल्सियस है
| उत्पाद: | 2.0" टीएफटी एलसीडी | टच स्क्रीनः | टच स्क्रीन के बिना ((अनुकूलन योग्य) |
|---|---|---|---|
| संकल्पः | 240x320 डॉट्स | देखने की दिशा: | सभी |
| इंटरफ़ेसः |
एमसीयू 8 बिट |
पिन संख्याः | 22 पिन |
| कनेक्शनः | ZIF प्रकार | सतह चमकः | 400 Cd/m2 |
| परिचालन तापमानः | -20°C से +70°C | अनुपालन: |
CE&FCC & RoHS अनुरूप |
आवेदन
यह 2.0 ′′ टीएफटी एलसीडी मॉड्यूल व्यापक रूप से इलेक्ट्रिक वाहन उपकरण पैनल, हैंडहेल्ड पीडीए, चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, घरेलू उपकरण, ड्राइविंग रिकॉर्डर, बच्चों के कैमरे, खेल डीवी,आदि

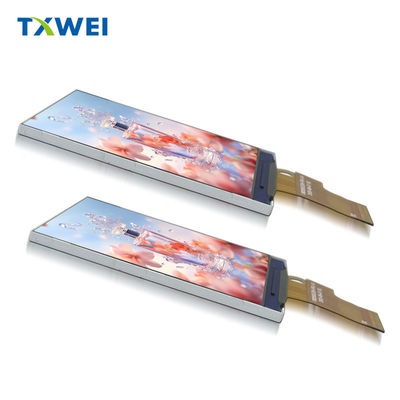

2 "इंच 240x320 आईपीएस प्रकारएमसीयू 8 बिटइंटरफ़ेस टीएफटी एलसीडी स्क्रीन उत्पाद चित्र
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | कार्यात्मक | नोट्स | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |
ए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |
क |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | NC | NC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | NC | NC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | आईओवीसीसी | I/O सर्किट के लिए बिजली की आपूर्ति(1.8V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | वीसी | डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति(2.8V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | D7 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | D6 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | डी5 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | डी4 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | डी3 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | डी2 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | डी1 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | D0 | एमसीयू समानांतर इंटरफ़ेस डेटा बस | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में सक्षम पढ़ें | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | WR | एमसीयू समानांतर इंटरफ़ेस में लिखना सक्षम करें | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | आरएस | समानांतर इंटरफ़ेस में डेटा/कमांड चयन पिन प्रदर्शित करें | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | सीएस | चिप चयन संकेत इनपुटपिन | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | टीई | फ्रेम लेखन के लिए MPU को सिंक्रनाइज़ करने के लिए फाड़ने प्रभाव आउटपुट पिन | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | रीसेट करें |
सिग्नल इनपुट टर्मिनल रीसेट करें.
