| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
2पीसीएपी टच स्क्रीन के साथ.4 इंच का टीएफटी एलसीडी
2.4 इंच क्यूवीजीए 240x320 डॉट्स टीएफटी एलसीडी डिस्प्ले पीसीएपी प्रोजेक्टेड कैपेसिटिव टच के साथ एमसीयू इंटरफ़ेस
| उत्पाद: | 2.4 इंच CTP TFT एलसीडी | संकल्पः | 240x320 डॉट्स |
|---|---|---|---|
| टच स्क्रीनः | सीटीपी के साथ | कवर ग्लास आयामः | अनुकूलन योग्य |
| रूपरेखा आयामः |
46.32*63.86*367मिमी |
देखने की दिशा: |
सभी घडी |
| इंटरफ़ेसः | 8/16 बिट्स एमसीयू +आई2सी (पीसीएपी) | पिन संख्याः | 40 पिन |
|
एलसीएम ड्राइवर आईसी: |
ST7789 |
सतह चमकः | 600 Cd/m2 ((निट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE & FCC& RoHS अनुरूप |
हमें क्यों चुनें?
1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?तियान सियानवेईअपनी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकते हैं।
2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?तियान सियानवेईएयर और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधी और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकते हैं।
3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
तियान सियानवेईISO9001: 2015 और ISO14000 द्वारा योग्य है, जो वैश्विक बाजारों में RoHS, CE,FCC और अन्य पर्यावरण नियमों को पूरा करता है। हम विनिर्माण IQC,PQC और OQC प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
2पीसीएपी टच स्क्रीन के साथ.4 इंच टीएफटी एलसीडी चित्रण
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +60 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +70 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +60 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +70 | °C |
| आर्द्रता | आरएच | - | 90 | % |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 4 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 2.8 | - | 3.2 | वी | - |
| आगे की धारा | मैंF | -- | 80 | - | mA | - |
| चमक (एलसीडी के साथ) | Lv | टीबीडी | -- | cd/m2 | - | |
| एलईडी जीवन काल | नहीं | ---- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
एलसीएमपिन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1~2 | जीएनडी | पावर ग्राउंड |
| 3 | टीई | फाड़ प्रभाव संकेत का उपयोग एमसीयू को फ्रेम मेमोरी के साथ सिंक्रनाइज़ करने के लिए किया जाता है |
| 4 | जीएनडी | पावर ग्राउंड |
| 5 | वीसीसी | एलसीडी के लिए बिजली की आपूर्ति। |
| 6 | आईओवीसीसी | I/O के लिए पावर सप्लाई |
| 7~22 | DB15~DB0 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| 23 | जीएनडी | पावर ग्राउंड |
| 24 | आर एंड डी | आरबढ़ते किनारे पर ईएडी डेटा। |
| 25 | WR |
एमसीयू समानांतर इंटरफेस में लिखना सक्षम करें.
|
| 26 | आरएस | समानांतर इंटरफ़ेस में डेटा/कमांड चयन पिन प्रदर्शित करें. |
| 27 | सीएस | चिप चयन संकेत इनपुटपिन |
| 28 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 29 | जीएनडी | पावर ग्राउंड |
| 30 | IM0 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 31 | जीएनडी | पावर ग्राउंड |
| 32 |
CTP_VDD |
एलसीडी के लिए बिजली की आपूर्ति। |
| 33 | CTP_RST | टच पैनल रीसेट करें |
| 34 | CTP_INT | टच पैनल बाधित आउटपुट |
| 35 | CTP_SDA | टच पैनल I2C डेटा |
| 36 | CTP_SCL | टच पैनल I2C घड़ी |
| 37 | जीएनडी | पावर ग्राउंड |
| 38 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 39 | एलईडीक | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 40 | जीएनडी | पावर ग्राउंड |
ऑप्टिकल विशेषताएं
नोटः1देखने का कोण वह कोण होता है जिस पर कंट्रास्ट अनुपात 10 से अधिक होता है। देखने के कोण क्षैतिज या 3, 9 बजे की दिशा और ऊर्ध्वाधर या 6 बजे की दिशा के लिए निर्धारित होते हैं।एलसीडी सतह के लिए सामान्य ऑप्टिकल अक्ष के संबंध में 12 o ̊clock दिशा (FlGURE 1 देखें).
2कंट्रास्ट माप ◎= 0 के देखने के कोण पर और एलसीडी सतह के केंद्र में किया जाता है। चमक को सभी पिक्सेल के साथ मापा जाता है।फिर अँधेरे की हालत में. (देखें FlGUR 1) ल्यूमिनेन्स कंट्रास्ट रेशियो (CR) को गणितीय रूप से परिभाषित किया गया है।
3प्रसारण APF और CG के बिना मूल्य है।
4उपरोक्त तालिका में निर्दिष्ट रंग वर्णानुक्रम निर्देशांक सबसे पहले लाल, हरे, नीले और सफेद रंग के सभी पिक्सेल के साथ मापे गए स्पेक्ट्रल डेटा से गणना की जाएगी।माप पैनल के केंद्र में किया जाना चाहिए.
5विद्युत ऑप्टिकल प्रतिक्रिया समय माप FlGURE2 के रूप में किया जाना चाहिए "डेटा" इनपुट सिग्नल ON और OFf स्विच करके।10% से 90% तक प्रकाश परिवर्तन के लिए आवश्यक समय Tr और 90% से 10% तक Tf है।.

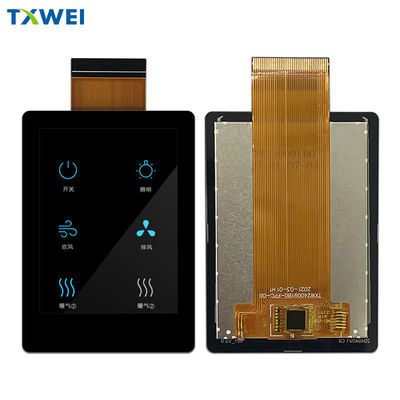

2पीसीएपी टच स्क्रीन के साथ.4 इंच टीएफटी एलसीडी वास्तविक उत्पाद छवि
