| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
4.7-इंच की SPI TFT डिस्प्ले स्क्रीन 720 * 1280 डॉट मैट्रिक्स MIPI इंटरफेस के साथ एक रंगीन TFT एलसीडी स्क्रीन है, जिसमें समृद्ध रंग प्रदर्शन और उच्च रिज़ॉल्यूशन है,उपयोगकर्ताओं को स्पष्ट दृश्य अनुभव प्रदान करनाभुगतान उपकरणों, बाल मॉनिटर, निगरानी उपकरण प्रदर्शन, पहुंच नियंत्रण उपस्थिति उपकरणों, सुरक्षा उपकरणों, हैंडहेल्ड उपकरणों, बच्चों की शिक्षा प्रदर्शन पैनलों, आदि के लिए उपयुक्त है।
यह 4.7-इंच का MIPI TFT TXW470008B0 मॉड्यूल एक अंतर्निहित JD9365DA ड्राइवर आईसी के साथ आता है; यह MIPI BIT इंटरफ़ेस का समर्थन करता है और इसमें 15V का पावर सप्लाई वोल्टेज (VDD) है।यह -20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है और -30 °C से +80 °C के तापमान सीमा के भीतर स्टोर कर सकता है.
इस 4.7-इंच के MIPI TFT उत्पाद के आधार पर, तियानक्सियनवेई टेक्नोलॉजी अलग-अलग अनुकूलित समाधान प्रदान करती है, जिसमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
बैकलाइट अनुकूलन: उत्पाद की आवश्यकताओं के अनुसार बैकलाइट के प्रकार और चमक को समायोजित करें।
इंटरफ़ेस अनुकूलन: विशिष्ट हार्डवेयर प्लेटफार्मों के अनुकूल एलसीडी स्क्रीन केबल की संरचना और इंटरफ़ेस को बदलें।
टच स्क्रीन एकीकरणः वैकल्पिक प्रतिरोधक या क्षमतात्मक टच स्क्रीन उपयोगकर्ता बातचीत अनुभव को बढ़ा सकती हैं।
विशेषताएं
| उत्पाद: | 4.7 इंच का टीएफटी एलसीडी डिस्प्ले |
| मॉडल संख्या |
TXW470008B0 |
| संकल्पः |
720*1280 |
| देखने की दिशा: | बारह बजे |
| इंटरफ़ेसः |
MIPI BIT |
| रूपरेखा आयामः |
61.4*112.6*1.6(मिमी) |
| सक्रिय क्षेत्रः |
58.104 ((H) *103.296 ((V)(मिमी) |
| पिन संख्याः | 25 पिन |
| कनेक्शनः | एफपीसी प्लगिंग |
| सतह चमकः | 400 सीडी/एम2 (निट्स) |
| एलईडी जीवनकालः | 430,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | RoHS & CE & FCC अनुरूप |
रूपरेखा
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | जीएनडी | पावर ग्राउंड |
| 2 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
3 |
एलईडीक | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 4 | जीएनडी | पावर ग्राउंड |
| 5 | वीसीसी2.8V | विद्युत आपूर्ति 2.5-3.6V |
| 6 | जीएनडी | पावर ग्राउंड |
| 7 | वीडीडीआईओ1.8V | बिजली की आपूर्ति 1.65-3.3वी |
| 8 | RST | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 9 | एलपीटीई | फाड़ प्रभाव संकेत का उपयोग एमसीयू को फ्रेम मेमोरी के साथ सिंक्रनाइज़ करने के लिए किया जाता है |
| 10 | NC(आईडी) | NC |
| 11 | जीएनडी | पावर ग्राउंड |
| 12 | टीसीएन | MIPI-DSI CLOCK अंतर संकेत इनपुट पिन |
| 13 | टीसीपी | MIPI-DSI CLOCK अंतर संकेत इनपुट पिन |
| 14 | जीएनडी | पावर ग्राउंड |
| 15 | टीडीएन0 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 16 | टीडीपी0 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 17 | जीएनडी | पावर ग्राउंड |
| 18 | टीडीN1 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 19 | टीडीपी1 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 20 | जीएनडी | पावर ग्राउंड |
| 21 | टीडीN2 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 22 | टीडीपी2 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 23 | जीएनडी | पावर ग्राउंड |
| 24 | टीडीN3 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
| 25 | टीडीपी3 | एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | -- | 90 | % |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 10 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 14.5 | -- | 16 | वी | -- |
| आगे की धारा | मैंF | -- | 40 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | 280 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +80°C / 240H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 240H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 240H | |
| 4 | कम तीव्रता | -20°C / 240H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50+5°C x 90%RH / 48H | |
| 6 |
थर्मल और ठंडा झटका |
स्थिर अवस्था, -30°C ((1 घंटा) ~60°C (1 घंटा) ~-30°C ((1 घंटा), पैकेजिंग, 10 चक्र |

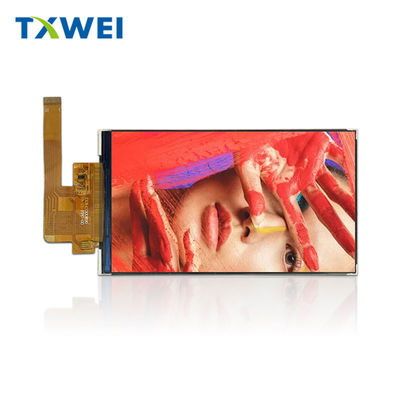

उत्पाद छवि
सुविधाएँ और प्रमाणन
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
