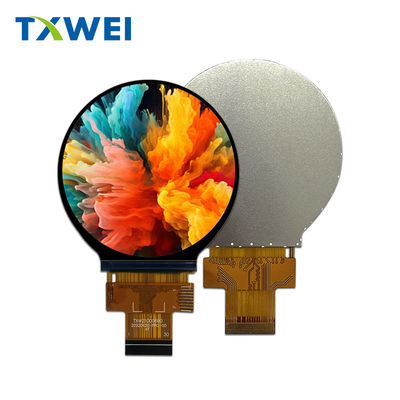

2.1 इंच गोल एलसीडी,गोलटीएफटी एलसीडी 2.1 "
TXW210006B0 एक 2.1-इंच विकर्ण 480 * 480 पूर्ण रंग गोल TFT एलसीडी स्क्रीन डिस्प्ले है। यह MIPI इंटरफ़ेस का समर्थन करता है और व्यापक रूप से स्मार्ट घरेलू उपकरणों, स्मार्ट रिमोट कंट्रोल,स्मार्ट रोटरी स्विच, बच्चों की शिक्षा, चिकित्सा उपकरण, ऑटोमोबाइल इंटेलिजेंट इंटरकनेक्शन और अन्य उत्पाद।
TXW210006B0 450 नाइट (आम मूल्य) की चमक के साथ एक परिपत्र TFT-LCD है। यह -20 ° C से +70 ° C तक के तापमान पर काम कर सकता है, -30 ° C से +80 ° C तक भंडारण तापमान सीमा के साथ।
| उत्पाद: | 2.1 इंच गोल (circular) टीएफटी डिस्प्ले | टच स्क्रीनः | बिना स्पर्श के (सीटीपी के साथ वैकल्पिक) |
|---|---|---|---|
| संकल्पः |
480*480 डॉट्स |
कवर ग्लास आयामः | अनुकूलन योग्य |
| देखने की दिशा: | आईपीएस (सभी देखने का कोण) | इंटरफ़ेसः |
एमआईपीआई |
| पिन संख्याः | 30 पिन | रूपरेखा आयामः |
56.18*59.71*2.2 मिमी |
|
एलसीएम ड्राइवर आईसीः |
ST7701S |
सतह चमकः | 450 Cd/m2 ((निट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE&FCC & RoHS अनुरूप |
2.1 इंच गोल एलसीडी, गोल टीएफटी एलसीडी 2.1 "चित्र
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 2 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 3 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 4 | वीसीमैं | एलसीडी के लिए बिजली की आपूर्ति। |
| 5 | आईओवीसीसी | I/O के लिए पावर सप्लाई |
| 6 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 7 | टीई | फाड़ प्रभाव के लिए फ्रेम सिर पल्स. |
| 8 | पीडब्ल्यूएम | पीडब्ल्यूएम (पल्स चौड़ाई मॉड्यूलेशन) एलईडी ड्राइविंग का संकेत। |
| 9 | जीएनडी | पावर ग्राउंड |
| 10 | एमआईपीआई0P | निम्न वोल्टेज अंतर डेटा की सकारात्मक ध्रुवीयता 0 संकेत |
| 11 | एमआईपीआई0N | कम वोल्टेज अंतर डेटा 0 संकेत की नकारात्मक ध्रुवीयता |
| 12 | जीएनडी | पावर ग्राउंड |
| 13 | एमआईपीआई1 पी | निम्न वोल्टेज अंतर डेटा 1 संकेत का सकारात्मक ध्रुवीयता |
| 14 | एमआईपीआई1एन | निम्न वोल्टेज अंतर डेटा 1 संकेत की नकारात्मक ध्रुवीयता |
| 15 | जीएनडी | पावर ग्राउंड |
| 16 | CLKP | कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता |
| 17 | CLKN | कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता |
| 18 | जीएनडी | पावर ग्राउंड |
| 19 | NC | कोई कनेक्शन नहीं। |
| 20 | NC | कोई कनेक्शन नहीं। |
| 21 | जीएनडी | पावर ग्राउंड |
| 22 | NC | कोई कनेक्शन नहीं। |
| 23 | NC | कोई कनेक्शन नहीं। |
| 24 | जीएनडी | पावर ग्राउंड |
| 25 | CTP_INT | टच पैनल बाधित आउटपुट |
| 26 | CTP_SDA | टच पैनल I2C डेटा |
| 27 | CTP_SCL | टच पैनल I2C घड़ी |
| 28 | CTP_Rईएसईटी | टच पैनल रीसेट करें |
| 29 | CTP_Vसीआई | टच पैनल Pओवरआपूर्ति2.8~3.3V |
| 30 | जीएनडी | पावर ग्राउंड |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 4 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 2.8 | -- | 3.2 | वी | -- |
| आगे की धारा | मैंF | -- | 80 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | 450 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
(1) एलईडी जीवन काल को मॉड्यूल की चमक में आईएल = 20 एमए/एलईडी पर मूल चमक के 50% तक की कमी के रूप में परिभाषित किया गया है। एलईडी जीवन काल कम हो सकता है यदि ऑपरेटिंग आईएल 25 एमए/एलईडी से अधिक है।
2.1 इंच गोल एलसीडी, गोल टीएफटी एलसीडी 2.1" वास्तविक उत्पाद छवि
फैक्ट्री और सुविधाएं
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
