| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
उत्पाद परिचय: 4" टच टीएफटी एलसीडी स्क्वायर 480x480 आईपीएस डिस्प्ले
हमारे उच्च प्रदर्शन 4 "टच TFT एलसीडी 480x480 पिक्सल के एक संकल्प के साथ पेश कर रहा है। यह वर्ग एलसीडी डिस्प्ले अनुप्रयोगों है कि जीवंत रंग, तेज छवियों की आवश्यकता के लिए बनाया गया है,और एक सहज स्पर्श इंटरफ़ेसआईपीएस (इन-प्लेन स्विचिंग) तकनीक व्यापक देखने के कोण और सुसंगत रंग प्रतिनिधित्व सुनिश्चित करती है, जिससे यह इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए आदर्श है।
4" टच टीएफटी एलसीडी स्क्वायर 480x480 आईपीएस डिस्प्ले विभिन्न अनुप्रयोगों के लिए एक बहुमुखी और मजबूत समाधान के रूप में खड़ा है।और व्यापक संगतता, यह उन डेवलपर्स और इंजीनियरों के लिए एकदम सही विकल्प है जो अपने उत्पादों को उच्च गुणवत्ता वाले टच इंटरफ़ेस के साथ बढ़ाने की तलाश में हैं।
अधिक जानकारी के लिए या आदेश देने के लिए, कृपया हमसे संपर्क करें।
| उत्पाद: | 4 इंच का टीएफटी स्क्वायर डिस्प्ले | टच स्क्रीनः | बिना स्पर्श के, (सीटीपी के साथ वैकल्पिक) |
|---|---|---|---|
| संकल्पः | 480*480 | कवर ग्लास आयामः | अनुकूलन योग्य |
| देखने की दिशा: | सभी देखने का कोण, आईपीएस | इंटरफ़ेसः | एमआईपीआई |
| पिन संख्याः | 31 पिन | कनेक्शनः | ZIF |
| सतह चमकः | 350 सीडी/एम2 (निट्स) विशिष्ट | एलईडी जीवनकालः | 30,000 घंटे |
4 इंच टच टीएफटी एलसीडी, स्क्वायर 480X480 टीएफटी आईपीएस एलसीडी ड्राइंग
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमकार्यात्मक |
| 1 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 2 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 3 | सीटीपी-वीसीसी 3.3V | टच पैनल Pओवरआपूर्ति2.8~3.3V |
| 4 | सीटीपी-एससीएल 3.3V | टच पैनल I2C घड़ी |
| 5 | सीटीपी-एसडीए 3.3V | टच पैनल I2C डेटा |
| 6 | CTP-RST 3.3V | टच पैनल रीसेट करें |
| 7 | CTP-INT 3.3V | टच पैनल बाधित आउटपुट |
| 8 | NC | NC |
| 9 | जीएनडी | पावर ग्राउंड |
| 10 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 11 | टीई | फाड़ प्रभाव के लिए फ्रेम सिर पल्स. |
| 12~13 | वीडीडी 3.3 वी | एलसीडी के लिए बिजली की आपूर्ति। |
| 14 | वीडीडीआईओ 1.8V | I/O के लिए पावर सप्लाई |
| 15 | जीएनडी | पावर ग्राउंड |
| 16~17 | NC | NC |
| 18 | जीएनडी | पावर ग्राउंड |
| 19~20 | NC | NC |
| 21 | जीएनडी | पावर ग्राउंड |
| 22 | CLKP | कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता |
| 23 | CLKN | कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता |
| 24 | जीएनडी | पावर ग्राउंड |
| 25 | एमआईपीआई1एन | निम्न वोल्टेज अंतर डेटा 3 संकेत की नकारात्मक ध्रुवीयता |
| 26 | एमआईपीआई1 पी | निम्न वोल्टेज अंतर डेटा 3 संकेत का सकारात्मक ध्रुवीयता |
| 27 | जीएनडी | पावर ग्राउंड |
| 28 | एमआईपीआई0N | निम्न वोल्टेज अंतर डेटा 3 संकेत की नकारात्मक ध्रुवीयता |
| 29 | एमआईपीआई0P | निम्न वोल्टेज अंतर डेटा 3 संकेत का सकारात्मक ध्रुवीयता |
| 30 | जीएनडी | पावर ग्राउंड |
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +70 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | -- | 90 | % |
टीएफटी डीसीसीविशेषताएं
| विशेषताएं | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| I/O के लिए आपूर्ति वोल्टेज | VDDIO | 1.65 | 1.8 | 3.3 | वी |
| डीसी/डीसी के लिए आपूर्ति वोल्टेज | वीडीडी | 2.6 | 3.3 | 3.3 | वी |
| वर्तमान खपत | मैंडी.डी. | -- | -- | -- | mA |
| मैंडीडी-स्लीप | -- | -- | -- | uA |
बैक-लाइट यूनिट विशेषताएं
बैक-लाइट सिस्टम 8 सफेद एल ई डी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।
निम्नलिखित तालिकाओं में दिखाए गए हैं।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 11.2 | 12.8 | वी | -- | |
| आगे की धारा | मैंF | -- | 40 | -- | mA | -- |
| चमक ((एलसीडी + सीटीपी के साथ) | Lv | -- | 350 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +80°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 96H | |
| 4 | कम तीव्रता | -20°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),50 चक्र |

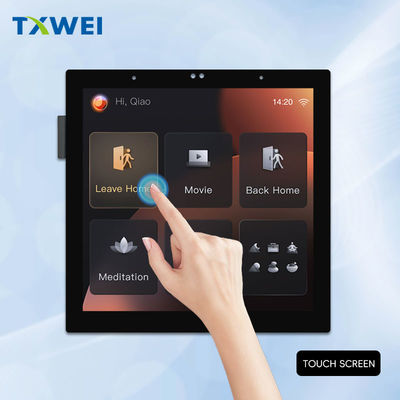

4 इंच टच टीएफटी एलसीडी, स्क्वायर 480X480 टीएफटी आईपीएस एलसीडी वास्तविक उत्पाद छवि
