7.0-इंच आईपीएस बार टाइप टीएफटी एलसीडी डिस्प्ले 280*1424 पिक्सल आरजीबी 24 बीटी इंटर फेस के साथ

उत्पादों

7.0-इंच आईपीएस बार टाइप टीएफटी एलसीडी डिस्प्ले 280*1424 पिक्सल आरजीबी 24 बीटी इंटर फेस के साथ

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700097B0

लुमेन डिग्री:

सक्रिय क्षेत्र:

33.6 ((H) X 170.88 ((V)

देखने की दिशा:

सभी बजे

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

38.2(डब्ल्यू) ×181.47(एच) ×3.5(टी)

एलसीएम इंटरफ़ेस:

आरजीबी 24 बिट इंटरफ़ेस

एलसीडी प्रकार:

टीएफटी सक्रिय मैट्रिक्स

पिक्सेल पिच (डब्ल्यू*एच):

0.1432 ((H) X 0.1432 ((V)

पिक्सेल की संख्या:

280*1424

प्रमुखता देना:

टीएफटी एक्टिव मैट्रिक्स एलसीडी डिस्प्ले

170.88 वी एलसीडी डिस्प्ले

33.6 एच एलसीडी डिस्प्ले

उत्पाद का वर्णन

इस वस्तु के बारे मेंTXW700097B0

7 इंच का IPS TFT एलसीडी डिस्प्ले280*1424पिक्सेल, से लैसआरजीबी 24 बिटइंटरफेस, एक डिस्प्ले मॉड्यूल है जिसे विशेष रूप से उच्च रिज़ॉल्यूशन और वाइड-एंगल डिस्प्ले की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। निम्नलिखित उत्पाद का विस्तृत परिचय हैः

आईपीएस (इन प्लेन स्विचिंग) तकनीक का उपयोग करके, यह व्यापक देखने के कोण और सटीक रंग प्रजनन प्रदान करता है, यह सुनिश्चित करता है कि विभिन्न कोणों से देखे जाने पर चित्र स्पष्ट और यथार्थवादी बने रहें।आईपीएस तकनीक आमतौर पर उच्च कंट्रास्ट प्रदान करती है, काले को गहरा, सफेद को उज्ज्वल और रंगों को अधिक जीवंत बनाता है।
प्रस्ताव है280*1424पिक्सेल, स्पष्ट छवि और पाठ प्रदर्शन प्रदान करते हैं, विशेष रूप से अनुप्रयोगों के लिए उपयुक्त हैं जिन्हें उच्च-रिज़ॉल्यूशन डिस्प्ले की आवश्यकता होती है।
आरजीबी 24 बिटइंटरफेस, उच्च गति डेटा संचरण का समर्थन करता है, मोबाइल उपकरणों और उच्च प्रदर्शन प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
550 नाइट की सतह की चमक विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन सुनिश्चित करती है।
तर्क शक्ति आपूर्ति वोल्टेज रेंज है11.2-12.8V, स्थिर बिजली आपूर्ति सुनिश्चित करता है। कम शक्ति डिजाइन, नींद मोड में 5 μ A से कम बिजली की खपत के साथ, बैटरी संचालित उपकरणों के लिए उपयुक्त है।
विभिन्न अवसरों के लिए उपयुक्त जैसेचिकित्सा इन्फ्यूजन पंप उपकरण, औद्योगिक उपकरण और उपकरण, बुद्धिमान वाशिंग मशीन डिस्प्ले पैनल, रेफ्रिजरेटर डिस्प्ले पैनल, एयर कंडीशनिंग डिस्प्ले पैनल, रेंज हुड डिस्प्ले पैनल,बुद्धिमान ऑडियो प्रणाली, डेस्कटॉप डिस्प्ले आदि।
औद्योगिक मानकों को पूरा करने के लिए डिज़ाइन किया गया है और व्यापक तापमान सीमा पर स्थिर संचालन करने में सक्षम है।

यह 7-इंच का पट्टी IPS TFT एलसीडी डिस्प्ले उन अनुप्रयोगों के लिए आदर्श विकल्प है जिनके लिए उच्च-परिभाषा प्रदर्शन और उपयोगकर्ता बातचीत की आवश्यकता होती है क्योंकि इसका उच्च संकल्प, उच्च चमक,और व्यापक देखने के कोण की विशेषताएं.

विशेषताएं

पद	सामग्री	इकाई
पद	एलसीडी	इकाई
एलसीडी आकार	7 ¢	इंच
पैनल का प्रकार	आईपीएस	--
प्रदर्शन मोड	सामान्य काला	--
रंगों की संख्या	16.7M	--
देखने की दिशा	सभी. 0'Clock	--
बैकलाइट	सफेद एलईडी x16in समानांतर/ श्रृंखला	--
एनटीएससी	७०%	--
कंट्रास्ट अनुपात	550	--
इंटरफेस	आरजीबी 24 बिट	--
ड्राइवर आईसी	NV3052C	--
ड्राइवर आईसी रैम आकार	रैम कम	थोड़ा
पिक्सेल व्यवस्था	आरजीबी पट्टी	cd/m2
रूपरेखा आयाम	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	मिमी
सक्रिय क्षेत्र (W×H)	33.6 ((H) x 170.88 ((V)	मिमी
पिक्सेल व्यवस्था	आरजीबी पट्टी	--
बैकलाइट वोल्टेज	11.2-12.8	v
बिंदुओं की संख्या	280*3RGB ((H) X1424 ((V)	पिक्सेल
पिक्सेल पिच	0.1432 ((H) X 0.1432 ((V)	मिमी
परिचालन तापमान	-30 ¢ +80	°C
भंडारण तापमान	-40 +85	°C

यांत्रिक चित्र

7.0-इंच आईपीएस बार टाइप टीएफटी एलसीडी डिस्प्ले 280*1424 पिक्सल आरजीबी 24 बीटी इंटर फेस के साथ 0

7.0-इंच आईपीएस बार टाइप टीएफटी एलसीडी डिस्प्ले 280*1424 पिक्सल आरजीबी 24 बीटी इंटर फेस के साथ 1

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएमविवरण
1	एलईडीए	पावर सप्लाई- बैकलाइट कैथोड के लिए
2	एलईडीके	बैकलाइट एनोड के लिए पावर सप्लाई+
3	वीसीC 3.3V	एलसीडी के लिए बिजली की आपूर्ति।
4~5	जीएनडी	पावर ग्राउंड
6	DE	आरजीबी आई/एफ मोड 1 में डेटा सक्षम संकेत
7	वीएस	आरजीबी आई/एफ में सिग्नल
8	एचएस	क्षैतिज समक्रमण आरजीबी आई/एफ में संकेत
9	CLK	आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल।
10~17	B7~B0	8-बिट डेटा बस प्रदर्शन नीला डेटा
18~25	G7~G0	8-बिट डेटा बस ग्रीन डेटा प्रदर्शित करता है
26~33	R7~R0	8-बिट डेटा बस लाल डेटा प्रदर्शित करता है.
34	रीसेट करें	एनसी ((आरसी सर्किट)
35	सीएस	चिप चयन संकेत।
36	एससीएल	सीरियल घड़ी सिग्नल.
37	एसडीए	सीरियल डेटा इनपुट/आउटपुट पिन।
38	जीएनडी	पावर ग्राउंड
39	वीसीC 3.3V	एलसीडी के लिए बिजली की आपूर्ति।
40	जीएनडी	पावर ग्राउंड

सीटीपीपिनविवरण:

पिन नं.	प्रतीक	सीटीपीकार्यात्मक
1	CTP_Rएसटी 2.8वी	टच पैनल रीसेट करें
2	CTP_INT 2.8वी	टच पैनल बाधित आउटपुट
3	जीएनडी	पावर ग्राउंड
4	CTP_SDA 2.8वी	टच पैनल I2C डेटा
5	CTP_SCL 2.8वी	टच पैनल I2C घड़ी
6	CTP_Vसीसी2.8वी	टच पैनल Pओवरआपूर्ति2.8~3.3V

विश्वसनीयता परीक्षण वस्तु

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),50 चक्र

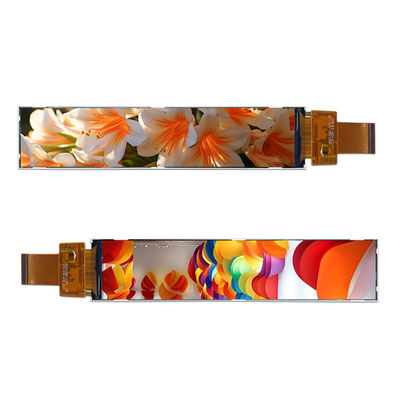

उत्पाद छवि

7.0-इंच आईपीएस बार टाइप टीएफटी एलसीडी डिस्प्ले 280*1424 पिक्सल आरजीबी 24 बीटी इंटर फेस के साथ 2 ,,

संक्षेप में, 7-इंच पट्टी IPS TFT एलसीडी डिस्प्ले सेतियान सियानवेईप्रौद्योगिकी की अंतरराष्ट्रीय बाजार में मजबूत प्रतिस्पर्धात्मकता है, मुख्य रूप से अग्रणी उत्पादन क्षमता और प्रौद्योगिकी, बढ़ी हुई बाजार मांग, उच्च उद्योग एकाग्रता,उत्पाद विभेदन, अंतर्राष्ट्रीय ब्रांड प्रभाव, मूल्य प्रतिस्पर्धा और वैश्विक आपूर्ति श्रृंखला एकीकरण में वृद्धि।
