| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |

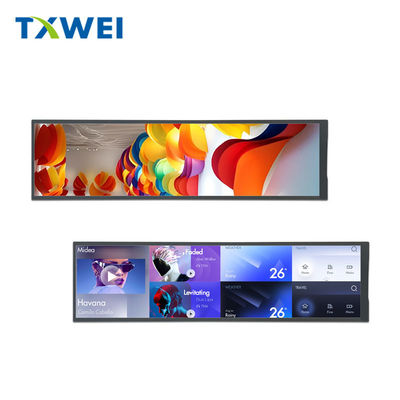

8.8 इंच बार टाइप टीएफटी डिस्प्ले 480x1920 पिक्सल एमआईपीआई इंटरफ़ेस उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
आकारः 8.8 इंच
संकल्पः 480x1920 डॉट्स
दृश्य दिशाः आईपीएस
MIPI इंटरफेस
ड्राइवर आईसीःOTA7290B
नियंत्रण बोर्ड: नहीं
चमक (cd/m2): 500
टच पैनलः टच पैनल के बिना, CTP वैकल्पिक है
उत्पाद की जानकारी
| कीवर्डः | पट्टी प्रकार टीएफटी 8.8 इंच |
| संकल्पः | 480x1920 |
| इंटरफ़ेसः | एमआईपीआई |
| देखने की दिशा: | IPS सभी देखने के कोण |
| ड्राइविंग वोल्टेजः | 15 वी |
| सतह चमकः | 500 सीडी/एम2 (निट्स) |
| टच स्क्रीनः | नहीं |
| कंट्रास्ट अनुपातः | 1000:01:00 |
| परिचालन तापमानः | 20°C से +70°C तक |
| भंडारण तापमानः | 30°C से +80°C तक |
| कनेक्शनः | कनेक्टर का प्रकार |
| पिन: | 40 पिन |
| एलईडी जीवनकालः | 30,000 घंटे |
| अनुपालन: | CE&FCC& RoHS अनुरूप |
8.8 इंच बार टाइप TFT डिस्प्ले 480x1920 पिक्सल MIPI इंटरफेस उत्पादचित्रण
मॉड्यूल फ़ंक्शन विवरण
|
पिन नं. |
प्रतीक |
एलसीएमकार्यात्मक |
|
1 |
जीएनडी |
पीओवर ग्राउंड |
|
2 |
NC |
NC |
|
3~4 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
5 |
NC |
NC |
|
6~7 |
एलईडीक |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
8 |
NC |
NC |
|
9 |
जीएनडी |
पीओवर ग्राउंड |
|
10 |
NC |
NC |
|
11 |
एवीडीडी |
एनालॉग सर्किट के लिए बिजली की आपूर्ति |
|
12 |
NC |
NC |
|
13 |
वीएचएच |
टीएफटी के लिए सकारात्मक शक्ति के लिए बिजली की आपूर्ति |
|
14 |
NC |
NC |
|
15 |
वीजीएल |
टीएफटी के लिए नकारात्मक शक्ति के लिए बिजली की आपूर्ति |
|
16 |
NC |
NC |
|
17 |
जीएनडी |
पीओवर ग्राउंड |
|
18 |
वीसीओएम |
सामान्य वोल्टेज के लिए बिजली की आपूर्ति। |
|
19~20 |
जीएनडी |
पीओवर ग्राउंड |
|
21 |
रीसेट करें |
रीसेट पिन. किसी भी पिन कम सेट एलएसआई आरंभ करता है |
|
22 |
वीसीआई |
डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति(2.7~ 3।6V) |
|
23 |
एसटीबीवाईबी |
स्टैंडबाय मोड
|
|
24 |
TP_SYNC |
टच पैनल के लिए सिंक सिग्नल
|
|
25 |
जीएनडी |
पीओवर ग्राउंड |
|
26 |
D0P |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
27 |
D0N |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
28 |
जीएनडी |
पीओवर ग्राउंड |
|
29 |
D1 पी |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
30 |
D1एन |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
31 |
जीएनडी |
पीओवर ग्राउंड |
|
32 |
CLKपी |
MIPI-DSI CLOCK अंतर संकेत इनपुट पिन |
|
33 |
CLKएन |
MIPI-DSI CLOCK अंतर संकेत इनपुट पिन |
|
34 |
जीएनडी |
पीओवर ग्राउंड |
|
35 |
D2पी |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
36 |
D2एन |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
37 |
जीएनडी |
पीओवर ग्राउंड |
|
38 |
D3पी |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
39 |
D3एन |
एमआईपीआई-डीएसआई डेटा अंतर संकेत इनपुट पिन |
|
40 |
जीएनडी |
पीओवर ग्राउंड |
एविलुप्त एमअक्षांश आरआंगन
|
विशेषताएं |
प्रतीक |
मिनट. |
मैक्स. |
इकाई |
|
एलसीएम ऑपरेटिंग तापमान |
टीओपीआर |
-20 |
+70 |
°C |
|
एलसीएम भंडारण तापमान |
टीएसटीजी |
-30 |
+80 |
°C |
|
आर्द्रता |
आरएच |
-- |
90 |
% |
टीएफटीडीसीसीविशेषताएं
| विशेषताएं | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| टीएफटी ऑपरेशनफ्रेम दर | हर्ज | -- | 60 | -- | हर्ज | -- |
| डीसी/डीसी के लिए आपूर्ति वोल्टेज | वीडीडी | 2.7 | 2.8 | 3.6 | वी | -- |
| TFT गेट ON वोल्टेज | वीएचएच | -- | 18 | -- | वी | -- |
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | -- | -10 | -- | वी | -- |
| टीएफटी सामान्य वोल्टेज | वीकॉम | 4.5 | 4.88 | 5.2 | वी | -- |
| एवीडीडी | एवीडी | -- | 9.6 | -- | वी | -- |
बैक-लाइट यूनिट विशेषताएं
पृष्ठभूमि प्रकाश प्रणाली 10 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।
निम्नलिखित तालिकाओं में दिखाए गए हैं।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 14 | -- | 17 | वी | -- |
| आगे की धारा | मैंF | -- | 160 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | 550 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 20,000 | -- | घन्टा | नोट 1 |
नोटः
8.8 इंच बार टाइप TFT डिस्प्ले 480x1920 पिक्सल MIPI इंटरफेस उत्पादचित्र
