| एमओक्यू: | मोल-भाव करना |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | गत्ता |
| प्रसव अवधि: | 16 दिन |
| आपूर्ति क्षमता: | 10000 पीसी |

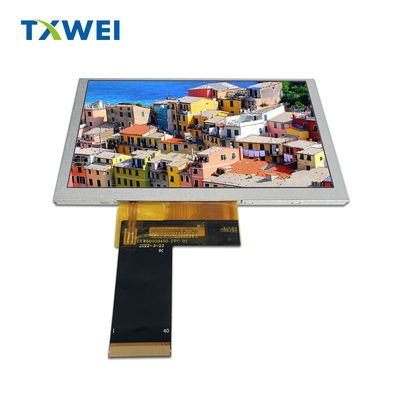

विशेषताएं
आकारः 5 इंच
संकल्पः800*480पिक्सेल
प्रदर्शन मोडः आईपीएस
ड्राइवर आईसीःST7262
चमकः 1500cd/m2
इंटरफेस के प्रकारः आरजीबी
कार्य तापमानः -30 °C से 85 °C
भंडारण तापमानः-30 से 85 °C
पृष्ठभूमि प्रकाश का प्रकारः एलईडी पृष्ठभूमि प्रकाश, चमक और मात्रा मॉडल के आधार पर भिन्न होती है
रूपरेखाचित्रण
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | विवरण |
| 1 | एलईडीके | पावर सप्लाई- बैकलाइट कैथोड के लिए |
| 2 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ |
| 3 | जीएनडी | जीएनडी |
| 4 | वीडीडी | विद्युत आपूर्ति |
| 5~12 | R0~R7 | 8-बिट डेटा बस लाल डेटा प्रदर्शित करता है. |
| 13~20 | G0~G7 | 8-बिट डेटा बस ग्रीन डेटा प्रदर्शित करता है |
| 21 से 28 | बी0~बी7 | 8-बिट डेटा बस प्रदर्शन नीला डेटा |
| 29 | जीएनडी | जीएनडी |
| 30 | डीसीएलके | आरजीबी आई/एफ में पिक्सेल घड़ी संकेत |
| 31 | डीआईएसपी | DISP=0:स्टैंडबाय मोड (डिफ़ॉल्ट),DISP=1:सामान्य प्रदर्शन मोड |
| 32 | HSYNC | क्षैतिज समक्रमण आरजीबी आई/एफ में संकेत |
| 33 | VSYNC | आरजीबी आई/एफ में सिग्नल |
| 34 | DE | आरजीबी आई/एफ मोड 1 में डेटा सक्षम संकेत |
| 35 | NC | NC |
| 36 | जीएनडी | जीएनडी |
| 37 | XR(NC) | NC |
| 38 | YD ((NC) | NC |
| 39 | XL ((NC) | NC |
| 40 | YU(NC) | NC |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 18 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 16.5 | -- | 17.4 | वी | -- |
| आगे की धारा | मैंF | -- | 120 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | 1500 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 20,000 | -- | घन्टा | नोट 1 |
नोटः
ऑप्टिकल विनिर्देश
विश्वसनीयता परीक्षण वस्तु
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +85°C / 240H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 240H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +85°C / 240H | |
| 4 | कम तीव्रता | -30°C / 240H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 60+5°C x 90%RH / 240H | |
| 6 | थर्मल और ठंड का झटका | स्थिर अवस्था, -30°C ((30 मिनट) ~85°C (30 मिनट),50 चक्र |
