मल्टी टच पीसीएपी टीएफटी 5.5 इंच डिस्प्ले एमआईपीआई इंटरफ़ेस 1080*1920 पिक्सल कम कीमत की गारंटी

उत्पादों

मल्टी टच पीसीएपी टीएफटी 5.5 इंच डिस्प्ले एमआईपीआई इंटरफ़ेस 1080*1920 पिक्सल कम कीमत की गारंटी

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16 दिन
आपूर्ति क्षमता:	10000 पीसी

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन, गुआंग्डोंग

ब्रांड नाम

TXWEI

प्रमाणन

ISO9001 IS014001 IATF16949

मॉडल संख्या

TXW550040N0-CTP

प्रमुखता देना:

HX8399C IPS TFT एलसीडी डिस्प्ले

एमआईपीआई इंटरफ़ेस आईपीएस टीएफटी एलसीडी डिस्प्ले

5.5 इंच एलसीडी डिस्प्ले मॉड्यूल

उत्पाद का वर्णन

5.5 इंच टच पीसीएपी टीएफटी एमआईपीआई इंटरफेस उत्पाद परिचय

टीएफटी (थिन फिल्म ट्रांजिस्टर) एक तरल क्रिस्टल डिस्प्ले तकनीक है जिसमें तेजी से प्रतिक्रिया गति और उच्च रंग पुनः प्रस्तुत करने की विशेषताएं हैं। उत्पाद TXW550040N0-CTP IPS तकनीक को अपनाता है,लगभग 180 डिग्री पैनोरमा प्रदर्शन क्षमता प्रदान करता है, जो किसी भी कोण से रंग स्थिरता और सटीकता बनाए रख सकता है।जीटी911 एक उच्च प्रदर्शन क्षमता टच स्क्रीन नियंत्रण चिप है जो मल्टी टच का समर्थन करती है और उपयोगकर्ताओं को एक सुचारू इंटरैक्टिव अनुभव प्रदान करती हैGT911 चिप के साथ स्पर्श सटीकता और प्रतिक्रिया गति को जोड़कर, 5.5 इंच का TFT डिस्प्ले IPS पैनोरमिक एलसीडी स्क्रीन उच्च परिशुद्धता स्पर्श संचालन और तेजी से प्रतिक्रिया प्राप्त कर सकता है।Tianxianwei आईपीएस उत्पादों में एक विशेषज्ञ है, ग्राहकों को विभिन्न उद्योगों में लागू 500 से अधिक प्रकार के आईपीएस उत्पाद प्रदान करता है।

TXW550040N0-CTP डिस्प्ले स्क्रीन में 1080 * 1920 का उच्च परिभाषा संकल्प है, जो छवियों की स्पष्टता और विवरण की समृद्धि सुनिश्चित करता है। चमक 1100cd/m2 तक पहुंचती है,मजबूत प्रकाश वातावरण में भी अच्छी दृश्यता प्रदान करता हैतियानजियानवेई TXW550040N0-CTP ग्राहक की आवश्यकताओं के अनुसार विभिन्न चमक स्तरों को प्राप्त कर सकता है।

TXW550040N0-CTP डिस्प्ले स्क्रीन का व्यापक रूप से आउटडोर हैंडहेल्ड पीडीए, फोटोग्राफी उपकरण, उपकरण, मानव रहित हवाई वाहन रिमोट कंट्रोलर और अन्य क्षेत्रों में उपयोग किया जाता है।इसका उच्च संकल्प और मल्टी टच कार्यक्षमता उपयोगकर्ताओं को एक समृद्ध इंटरैक्टिव अनुभव और सुविधाजनक संचालन विधियों के साथ प्रदान करती है.

विशेषताएं

पद	विनिर्देश	इकाई
स्क्रीन का आकार	5.5	इंच
पिक्सेल की संख्या	1080*3RGB ((H) X1920 ((V)	पिक्सेल
प्रदर्शन क्षेत्र	68.04 ((H) * 120.96 ((V)	मिमी
पिक्सेल पिच	0.021(H) *0.063(V)	मिमी
रूपरेखा आयाम	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	मिमी
पिक्सेल व्यवस्था	आरजीबी ऊर्ध्वाधर पट्टी	―
प्रदर्शन मोड	आम तौर पर काला	―
देखने की दिशा (आँखा)	सभी	―
रंग प्रदर्शित करें	262K	―
प्रकाशकता ((cd/m2)	1100	घोंसला
कंट्रास्ट अनुपात	800:1	―
इंटरफेस	एमआईपीआई
बैक लाइट	एलईडी साइड लाइट प्रकार	―
LCM IC	HX8399C
सीटीपी आईसी	GT911
ऑपरेशन तापमान	-20~60	°C
भंडारण तापमान	-30~70	°C

रूपरेखा

मल्टी टच पीसीएपी टीएफटी 5.5 इंच डिस्प्ले एमआईपीआई इंटरफ़ेस 1080*1920 पिक्सल कम कीमत की गारंटी 0

मल्टी टच पीसीएपी टीएफटी 5.5 इंच डिस्प्ले एमआईपीआई इंटरफ़ेस 1080*1920 पिक्सल कम कीमत की गारंटी 1

मॉड्यूल फ़ंक्शन विवरण

पिन नंबर	प्रतीक	विवरण
1	जीएनडी	पावर ग्राउंड
2	जीएनडी	पावर ग्राउंड
3	CTP_RST	टच पैनल रीसेट करें
4	रीसेट करें	सिग्नल इनपुट टर्मिनल रीसेट करें.
5	CTP_INT	टच पैनल बाधित आउटपुट
6	टीई	फाड़ प्रभाव संकेत का उपयोग एमसीयू को फ्रेम मेमोरी के साथ सिंक्रनाइज़ करने के लिए किया जाता है
7	CTP_SDA	टच पैनल I2C डेटा
8	LCD_ID	जुड़ा हुआ नहीं
9	CTP_SCL	टच पैनल I2C घड़ी
10	जीएनडी	पावर ग्राउंड
11	CTP_VCC	टच पैनल बिजली की आपूर्ति 2.8~3.3V
12	D0N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
13	जीएनडी	पावर ग्राउंड
14	डी0पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
15	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
16	जीएनडी	पावर ग्राउंड
17	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
18	D1N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
19	जीएनडी	पावर ग्राउंड
20	डी1पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
21	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
22	जीएनडी	पावर ग्राउंड
23	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
24	CLKN	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुट पिन
25	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
26	CLKP	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुट पिन
27	जीएनडी	पावर ग्राउंड
28	जीएनडी	पावर ग्राउंड
29	पीडब्ल्यूएम	यह पिन बाहरी एलईडी ड्राइवर से जुड़ रहा है।
30	डी2एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
31	आईओवीसीसी 1.8V	I/O के लिए पावर सप्लाई
32	डी2पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
33	जीएनडी	पावर ग्राउंड
34	जीएनडी	पावर ग्राउंड
35	वीएसपी	बाहरी इनपुट वोल्टेज ((4.8V~6V)
36	D3N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
37	वीएसएन	बाहरी इनपुट वोल्टेज ((-4.8V~-6V)
38	D3P	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
39	जीएनडी	पावर ग्राउंड
40	जीएनडी	पावर ग्राउंड

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+60	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+70	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता ((20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+60	°C
TP SSस्टोरेज तापमान और आर्द्रता ((20% ~ 90%RH)	टी_{एसटीजी}	-30	+70	°C
आर्द्रता	आरएच	-	90	%

टीएफटी डीसीसीविशेषताएं

विशेषताएं	प्रतीक	मिनट.	टाइप करें।	मैक्स.	इकाई	नोट
I/O के लिए आपूर्ति वोल्टेज	VDDIO	1.65	1.8	3.3	वी
DC/DC के लिए बाहरी इनपुट वोल्टेज	वीएसपी	4.8	--	6.0	वी
DC/DC के लिए बाहरी इनपुट वोल्टेज	वीएसएन	- छह।0	--	- चार।8	वी

बैक-लाइट यूनिट विशेषताएं

बैक लाइट सिस्टम 15 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था है। बैक लाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	28	--	32	वी	-
आगे की धारा	मैं_F	--	60	-	mA	-
चमक ((एलसीडी + सीटीपी के साथ)	Lv	--	1200	--	cd/m²	-
एलईडी जीवन काल	नहीं	----	30,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवनकाल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L25mA/LED से अधिक है।

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+70°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+60°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

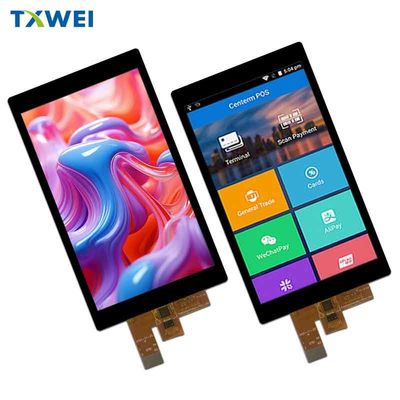

उत्पाद छवि

मल्टी टच पीसीएपी टीएफटी 5.5 इंच डिस्प्ले एमआईपीआई इंटरफ़ेस 1080*1920 पिक्सल कम कीमत की गारंटी 4
