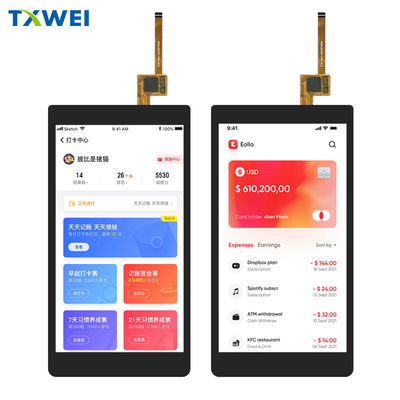

5.5 इंच टीएफटी डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच पीसीएपी टीएफटी डिस्प्ले

उत्पादों

5.5 इंच टीएफटी डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच पीसीएपी टीएफटी डिस्प्ले

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16 दिन
आपूर्ति क्षमता:	10000 पीसी

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन, गुआंग्डोंग

ब्रांड नाम

TXWEI

प्रमाणन

ISO9001 IS014001 IATF16949

मॉडल संख्या

TXW550039N0-CTP

प्रमुखता देना:

720*1280 टीएफटी एलसीडी पैनल

सूर्य के प्रकाश से पठनीय टीएफटी एलसीडी पैनल

5.5 इंच का टीएफटी एलसीडी पैनल

उत्पाद का वर्णन

टीएफटी एलसीडी टच 5.5 इंच एचडी 720x1280 पोर्ट्रेट आईपीएस फुल व्यूइंग एंगल सीटीपी एलसीडी मॉड्यूल के साथ एमआईपीआई इंटरफ़ेस के साथ टीएफटी

5.5 इंच TFT डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच PCAP TFT डिस्प्ले परिचय

विशेषताएं

यह 5.5 इंच TFT एलसीडी डिस्प्लेTXW550039N0-CTP3 का विकर्ण आकार 5.5 इंच और 720x1280 पिक्सल का रिज़ॉल्यूशन है।
यह 5.5 इंच का एलसीडी डिस्प्ले मॉड्यूल एकST7703एकीकृत सर्किट, जिसमें नियंत्रक और ड्राइवर आईसी कार्य शामिल हैं, और एमआईपीआई इंटरफेस का समर्थन करता है।
इस 5.5 इंच के पीसीएपी टीएफटी डिस्प्ले में 21 वी से पावर सप्लाई वोल्टेज (वीडीडी) है।
यह 5.5 इंच का एलसीडी स्क्रीन आईपीएस प्रकार का डिस्प्ले है जिसमें पूर्ण दृश्य कोण 85/85/85/85 अधिकतम है।
इस 5.5 इंच के चित्र टीएफटीTXW550039N0-CTP350 निट्स की चमक के साथ पोर्ट्रेट मोड में प्रदर्शित किया जाता है और अनुकूलित किया जा सकता है
यह 5.5 इंच का टीएफटी डिस्प्ले एक पीसीएपी (प्रक्षेपण क्षमता) टच पैनल से लैस है, जिसमेंST7703आईसी, आई2सी इंटरफेस और 5-पॉइंट टच टेक्नोलॉजी, जो एक उत्तरदायी और उपयोगकर्ता के अनुकूल अनुभव प्रदान करती है।
यह 5.5-इंच का पीसीएपी टीएफटी डिस्प्ले स्क्रीन -20 °C से +70 °C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -30 °C से +80 °C के बीच है।
चाहे इसका उपयोग घर के अंदर या बाहर किया जाए, यह 5.5 इंच का टीएफटी एलसीडी डिस्प्ले विभिन्न डिस्प्ले आवश्यकताओं को पूरा कर सकता है। यह एक बहुआयामी और उच्च प्रदर्शन वाला समाधान है जो औद्योगिक उपयोग के लिए उपयुक्त हैहैंडहेल्ड पीडीए, पीओएस मशीन, सर्वेक्षण उपकरण, चिकित्सा नियंत्रण, सुरक्षा, शिक्षा प्रदर्शन, उपकरण नियंत्रण कक्ष और अन्य क्षेत्र।

उत्पाद की जानकारी

उत्पाद:	5.5 इंच का टीएफटी एलसीडी डिस्प्ले
संकल्पः	720x1280 डॉट्स
इंटरफ़ेसः	एमआईपीआई
देखने की दिशा:	IPS सभी देखने का कोण ((85/85/85/85)
टच स्क्रीनः	PCAP
पीसीएपी संरचनाः	जी+एफएफ
सीटीपी नियंत्रक:	GT911
एलसीडी नियंत्रक:	ST7703
कवर ग्लास आयामः	अनुकूलन योग्य
कनेक्शनः	ZIF FPC
पिन संख्याः	25 पिन
सतह चमकः	350 सीडी/एम2 ((निट्स)
एलईडी जीवनकालः	30,000 घंटे
अनुपालन:	CE & FCC & RoHS अनुरूप

5.5 इंच टीएफटी डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच पीसीएपी टीएफटी डिस्प्ले ड्राइंग

5.5 इंच टीएफटी डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच पीसीएपी टीएफटी डिस्प्ले 0

5.5 इंच टीएफटी डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच पीसीएपी टीएफटी डिस्प्ले 1

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+60	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+70	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता ((20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+60	°C
TP SSस्टोरेज तापमान और आर्द्रता ((20% ~ 90%RH)	टी_{एसटीजी}	-30	+70	°C
आर्द्रता	आरएच	-	90	%

बैक-लाइट यूनिट विशेषताएं

बैक लाइट सिस्टम एक किनारा प्रकाश प्रकार है जिसमें सफेद 14 एलईडी हैं। बैक लाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	19.6	--	22.4	वी	--
आगे की धारा	मैं_F	--	40	--	mA	--
चमक ((एलसीडी + सीटीपी के साथ)	Lv	--	टीबीडी	--	cd/m²	--
एलईडी जीवन काल	नहीं	--	30,000	--	घन्टा	नोट 1

नोटः

(1) एलईडी जीवन काल को मॉड्यूल की चमक में आईएल = 20 एमए/एलईडी पर मूल चमक के 50% तक की कमी के रूप में परिभाषित किया गया है। एलईडी जीवन काल कम हो सकता है यदि ऑपरेटिंग आईएल 25 एमए/एलईडी से अधिक है।

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएम कार्यात्मक
1-2	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
३-४	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
5	जीएनडी	पावर ग्राउंड
6	आईओवीसीसी1.8V	I/O और इंटरफेस पावर सप्लाई (IOVCC):1.65V से 2.0V तक
7	वीसीआई2.8V	एनालॉग पावर सप्लाई (वीसीआई):2.5V से 3.3V तक
8	रीसेट करें	सिग्नल इनपुट टर्मिनल रीसेट करें.
9	टीई	फाड़ प्रभाव के लिए फ्रेम सिर पल्स.
10	एलसीडी-आईडी	आईडी सर्किट के लिए आईडी पिन पढ़ें।
11	जीएनडी	पावर ग्राउंड
12	CLKP	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
13	CLKN	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
14	जीएनडी	पावर ग्राउंड
15	D0P	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
16	D0N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
17	जीएनडी	पावर ग्राउंड
18	D1 पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
19	D1एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
20	जीएनडी	पावर ग्राउंड
21	D2पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
22	D2एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
23	जीएनडी	पावर ग्राउंड
24	D3पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
25	D3एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन

पिन नं.	प्रतीक	टीपीकार्यात्मक
1	CTP_Vसीसी 3.3वी	टच पैनल Pओवरआपूर्ति2.8~3.3V
2	CTP_Rएसटी1.8वी	टच पैनल रीसेट करें
3	CTP_SCL1.8वी	टच पैनल I2C घड़ी
4	CTP_SDA1.8वी	टच पैनल I2C डेटा
5	CTP_INT1.8वी	टच पैनल बाधित आउटपुट
6	जीएनडी	पीओवर ग्राउंड

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+70°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+60°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

5.5 इंच TFT डिस्प्ले निर्माता, पोर्ट्रेट टाइप 5.5 इंच PCAP TFT डिस्प्ले इमेज
