7-इंच TFT एलसीडी डिस्प्ले 1024 * 600 डॉट्स 50 पिन आरजीबी इंटरफ़ेस HX8282A11 कस्टम टच स्क्रीन

उत्पादों

7-इंच TFT एलसीडी डिस्प्ले 1024 * 600 डॉट्स 50 पिन आरजीबी इंटरफ़ेस HX8282A11 कस्टम टच स्क्रीन

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700028N0

आकार:

सक्रिय क्षेत्र:

154.21 ((H) * 85.92 ((V)

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

164.9*100*3.5मिमी

Lcm पिन n गिनती:

50 पिन

एलसीएम इंटरफ़ेस:

आरजीबी 24 बिट इंटरफ़ेस

लुमेन डिग्री:

800सीडी/एम²

पिक्सेल पिच (डब्ल्यू*एच):

0.1506*0.1432

प्रमुखता देना:

7 इंच टीएफटी एलसीडी डिस्प्ले

उत्पाद का वर्णन

7" टीएफटी1024*600डॉट्स उत्पाद का परिचय

मॉडल नं.:TXW700028N0

TXW700028N0 एक 7 इंच का TN ट्रांसमिसिव कलर एक्टिव मैट्रिक्स TFT एलसीडी डिस्प्ले है जिसका रिज़ॉल्यूशन 1024 * 600 डॉट्स है। मॉड्यूल का आकार 164.9 (चौड़ाई) X 100 (ऊंचाई) X 3.5 (गहराई) मिमी है; प्रभावी क्षेत्र 154 है।21 (चौड़ाई) X85.92 (ऊंचाई) मिमी। यह टीएफटी मॉनिटर 24 बिट आरजीबी इंटरफ़ेस का समर्थन करता है। एंटी-ग्लेयर डिस्प्ले सतहों की मदद से, स्क्रीन प्रकाश को प्रतिबिंबित नहीं करती है और बेहतर छवि गुणवत्ता बनाए रखती है।

इस मॉड्यूल का कंट्रास्ट अनुपात 500:1 (सामान्य मान) है, और चमक 800 नाइट (सामान्य मान) है। एलसीएम का पावर सप्लाई वोल्टेज रेंज 8.9-10 वी है, जिसमें 9.5 वी का एक विशिष्ट मान है।यह मॉड्यूल -30 से +85 °C के तापमान के दायरे में काम करता है और -30 से +85 °C के बीच तापमान संग्रहीत करता है.

विशेषताएं

पद	विनिर्देश
एलसीडी आकार	70.0 इंच (आदि)
ड्राइवर तत्व	a-Si TFT सक्रिय मैट्रिक्स
संकल्प	1024*3RGB ((H) X600 ((V)
प्रदर्शन मोड	सामान्य रूप से सफेद, ट्रांसमिटिव
डॉट पिच	0.1506*0.1432 मिमी
सक्रिय क्षेत्र	154.21 ((H) * 85.92 ((V) मिमी
मॉड्यूल का आकार	164.91003.5 मिमी
सतह उपचार	प्रतिदीप्ति
रंग व्यवस्था	आरजीबी पट्टी
एलसीएम ड्राइवर आईसी	HX8282A11
बैकलाइट का प्रवाह	200-280mA
लुमेन डिग्री	800cd/m2

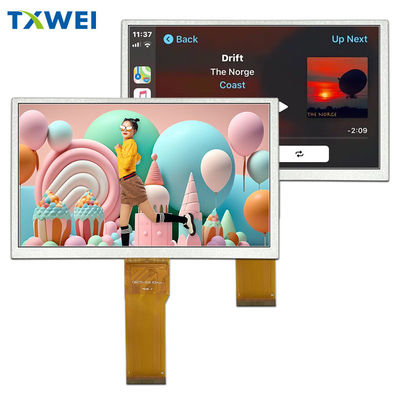

7" TFT 1024x600 डॉट्स उत्पाद चित्र

7-इंच TFT एलसीडी डिस्प्ले 1024 * 600 डॉट्स 50 पिन आरजीबी इंटरफ़ेस HX8282A11 कस्टम टच स्क्रीन 0

7-इंच TFT एलसीडी डिस्प्ले 1024 * 600 डॉट्स 50 पिन आरजीबी इंटरफ़ेस HX8282A11 कस्टम टच स्क्रीन 1

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएमविवरण
1	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
2	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
3	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
4	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
5	जीएनडी	पावर ग्राउंड
6	वीसीओएम	सामान्य वोल्टेज
7	डीवीडी	डिजिटल सर्किट के लिए पावर 3.3V
8	मोड	DE/SYNC मोड चुनें. MODE=H:DE मोड;MODE=L:SYNC मोड
9	DE	आरजीबी आई/एफ मोड 1 में डेटा सक्षम संकेत
10	वीएस	आरजीबी आई/एफ में सिग्नल
11	एचएस	क्षैतिज समक्रमण आरजीबी आई/एफ में संकेत
12 से 19	B7~B0	8-बिट डेटा बस प्रदर्शन नीला डेटा
20 ~ 27	G7~G0	8-बिट डेटा बस ग्रीन डेटा प्रदर्शित करता है
28 से 35	R7~R0	8-बिट डेटा बस लाल डेटा प्रदर्शित करता है.
36	जीएनडी	पावर ग्राउंड
37	डीसीएलके	आरजीबी आई/एफ में पिक्सेल घड़ी संकेत
38	जीएनडी	पावर ग्राउंड
39	एल/आर	बाएं / दाएं चयन
40	U/D	ऊपर/नीचे का चयन
41	वीएचएच	गेट ऑन वोल्टेज
42	वीजीएल	गेट ऑफ वोल्टेज
43	एवीडीडी	एनालॉग सर्किट के लिए शक्ति
44	रीसेट करें	वैश्विक आरक्षण
45	NC	कोई संबंध नहीं
46	वीसीओएम	सामान्य वोल्टेज
47	डीआईटीएचबी	डिथरिंग फ़ंक्शन. डिथरिंग फ़ंक्शन. DITHER = H:आंतरिक डिथरिंग फ़ंक्शन सक्षम करें; DITHER = L:आंतरिक थिरिंग फ़ंक्शन निष्क्रिय करें
48	जीएनडी	पावर ग्राउंड
49	NC	कोई संबंध नहीं
50	NC	कोई संबंध नहीं

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	10	90	%

टीएफटी डीसीसीविशेषताएं

विशेषताएं	प्रतीक	मिनट.	टाइप करें।	मैक्स.	इकाई	नोट
टीएफटी ऑपरेशनफ्रेम दर	हर्ज	--	60	--	हर्ज
डीसी/डीसी के लिए आपूर्ति वोल्टेज	वीडीडी	3.0	3.3	3.6	वी
TFT गेट ON वोल्टेज	वीएचएच	17	18	19	वी	नोट 2
टीएफटी गेट ऑफ वोल्टेज	वीजीएल	- छह।5	-6	- पांच।5	वी	नोट 2
टीएफटी सामान्य वोल्टेज	वीकॉम	3.0	3.15	3.3	वी	नोट 1
एवीडीडी	एवीडी	8.9	9.0	9.1	वी	नोट 3

नोट 1: फ्लिकर वैल्यू को अनुकूलित करने के लिए VCOM वैल्यू को अलग-अलग स्थिति के अनुसार समायोजित किया जाना चाहिए।
नोट 2: वीजीएच और वीजीएल टीएफटी गेट के ऑपरेटिंग वोल्टेज हैं।
नोट 3: कंट्रास्ट को समायोजित करें, रंग को बड़ा और गहरा करें, और रंग को छोटा और हल्का करें।

बैक-लाइट यूनिट विशेषताएं

बैकलाइटिंग प्रणाली 30 सफेद एलईडी के साथ एक किनारे की रोशनी का प्रकार है। बैकलाइटिंग की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	8.8	--	10	वी	-
आगे की धारा	मैं_F	--	200	--	mA	-
चमक ((एलसीडी + सीटीपी के साथ)	Lv	--	650	--	cd/m²	-
एलईडी जीवन काल	नहीं	--	30,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L25mA/LED से अधिक है

विश्वसनीयता परीक्षण वस्तु

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	60°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),50 चक्र

7" TFT 1024x600 डॉट्स उत्पाद छवि
