एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल

उत्पादों

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700081S0

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

99.65*160.85*2.4मिमी

बैकलाइट करंट:

आकार:

लुमेन डिग्री:

400-550सीडी/एम²

एलसीएम चालक आईसी:

ILI9881C

एलसीएम इंटरफ़ेस:

एमआईपीआई इंटरफेस

परिचालन तापमान:

-20+70

पिक्सेल पिच (डब्ल्यू*एच):

0.11775(एच) *0.11775(वी)

प्रमुखता देना:

एमआईपीआई इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले स्क्रीन

800*1280 मोबाइल भुगतान डिस्प्ले पैनल

7 इंच का मोबाइल भुगतान डिस्प्ले पैनल

उत्पाद का वर्णन

7.0" टीएफटी 800x1280, टीएफटी एलसीडी 7.0 इंच विवरण

TXW700081S0 TFT एलसीडी मॉड्यूल एक 7-इंच विकर्ण आकार का पोर्ट्रेट मोड HD 800x1280 IPS फ्री व्यू पूर्ण रंगीन डिस्प्ले है। आप चुन सकते हैं कि टच स्क्रीन से लैस होना है या नहीं।यह मॉड्यूल MIPI इंटरफ़ेस का समर्थन करता हैTXW700081S0 मॉडल का मॉड्यूल आकार 99.65 (चौड़ाई) x 160.85 (लंबाई) x 2.4 (चूड़ाई) मिमी है, जिसका प्रभावशाली क्षेत्रफल 94.2 x 150.72 मिमी है।

TXW700081S0 और ILI9881C नियंत्रक मॉड्यूल पर एकीकृत हैं, 15V के कामकाजी वोल्टेज रेंज के साथ

सतह चमक 400-550 cd/m2 (Nits) है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक को समायोजित करना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।इस मॉडल का व्यापक रूप से छात्रों को सीखने के लिए प्रकाश प्रदर्शन जैसे क्षेत्रों में लागू किया गया है।, मोबाइल भुगतान, औद्योगिक सुरक्षा पहुंच नियंत्रण, उपकरण, चिकित्सा उपकरण, स्मार्ट होम, इंटरनेट ऑफ थिंग्स, घरेलू उपकरण आदि।

उत्पाद:	7 इंच का टीएफटी एलसीडी टच	संकल्पः	800x1280 डॉट्स
ड्राइवर आईसीः	ILI9881C या समकक्ष	टच स्क्रीनः	स्पर्श रहित, पीसीएपी वैकल्पिक
कवर ग्लास आयामः	अनुकूलन योग्य	देखने की दिशा:	मुफ़्त ((80/80/80/80)
रूपरेखा डिम.:	99.65160.852.4मिमी	सक्रिय क्षेत्रः	94.2 ((H) * 150.72 ((V)एनएम
इंटरफ़ेसः	एमआईपीआई (अनुकूलन योग्य)	कनेक्शनः	एफपीसी कनेक्टर प्रकार
पिन संख्याः	31 पिन (अनुकूलित)	सतह चमकः	400-550Cd/m2 ((nits)
आपूर्ति वोल्टेजः	15 V ((TYP मान)	बैकलाइट प्रकारः	सफेद एलईडी
एलईडी जीवनकालः	30,000 घंटे	अनुपालन:	CE&FCC & RoHS अनुरूप

7.0" TFT 800x1280, TFT एलसीडी 7.0 इंच ड्राइंग

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल 0

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल 1

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएमकार्यात्मक
1	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
2	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
3	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
4	NC	कोई कनेक्शन नहीं।
5	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
6	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
7	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
8	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
9	जीएनडी	पीओवर ग्राउंड
10	जीएनडी	पीओवर ग्राउंड
11	MIPI_D2+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
12	MIPI_D2-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
13	जीएनडी	पीओवर ग्राउंड
14	MIPI_D1+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
15	MIPI_D1-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
16	जीएनडी	पीओवर ग्राउंड
17	MIPI_CLK+	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
18	MIPI_CLK-	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
19	जीएनडी	पीओवर ग्राउंड
20	MIPI_D0+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
21	MIPI_D0-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
22	जीएनडी	पीओवर ग्राउंड
23	MIPI_D3+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
24	MIPI_D3-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
25	जीएनडी	पीओवर ग्राउंड
26	टीई	MPU इंटरफ़ेस पर TE (Tearing Effect) पिन की सेवा करता है
27	रीसेट करें	रीसेट पिन. किसी भी पिन कम सेट एलएसआई आरंभ करता है
28	आईडी	कोई कनेक्शन नहीं।
29	VDDIO/1.8V	I/O सर्किट के लिए बिजली की आपूर्ति
30	वीडीडी/3.3V	डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति
31	वीडीडी/3.3V	डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति

बैक-लाइट यूनिट विशेषताएं

बैक लाइट सिस्टम 20 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैक लाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	14		16	वी	-
आगे की धारा	मैं_F	--	80	-	mA	-
चमक (एलसीडी के साथ)	Lv		360	--	cd/m²	-
एलईडी जीवन काल	नहीं	----	30,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L25mA/LED से अधिक है।

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+70°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+60°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

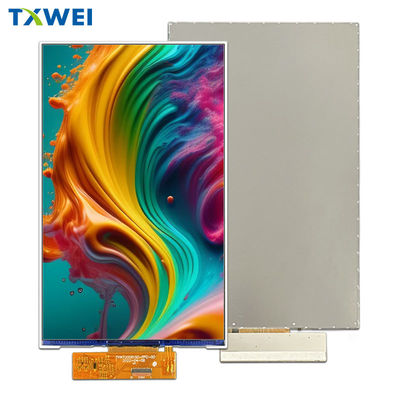

7.0" टीएफटी 800x1280, टीएफटी एलसीडी 7.0 इंच उत्पाद छवि

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल 3

कारखाने का पूरी तरह से स्वचालित उपकरण

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल 4

एमआईपीआई इंटरफ़ेस 7-इंच टीएफटी एलसीडी उच्च परिभाषा 800 * 1280 ऊर्ध्वाधर एलसीडी डिस्प्ले मॉड्यूल 5
