उत्पादों का विवरण

घर > उत्पादों >

7-इंच का टीएफटी एलसीडी डिस्प्ले 800*1280 चमक 350cd/m2 सुरक्षा पहुंच नियंत्रण डिस्प्ले पैनल

उत्पादों

7-इंच का टीएफटी एलसीडी डिस्प्ले 800*1280 चमक 350cd/m2 सुरक्षा पहुंच नियंत्रण डिस्प्ले पैनल

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700081S0-MT

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

104.5 ((W) *171.5 ((H) *4.43 ((T)

आकार:

लुमेन डिग्री:

350 सीडी / वर्ग मीटर

पिक्सेल पिच (डब्ल्यू*एच):

0.11775(एच) *0.11775(वी)

एलसीएम इंटरफ़ेस:

एमआईपीआई इंटरफेस

पिक्सेल की संख्या:

800*3RGB(H)X1280(V)

एलसीएम चालक आईसी:

ILI9881C

प्रमुखता देना:

800*1280 7-इंच का टीएफटी एलसीडी डिस्प्ले

7-इंच का टीएफटी एलसीडी डिस्प्ले पैनल

सुरक्षा पहुँच नियंत्रण प्रदर्शन पैनल

उत्पाद का वर्णन

उत्पाद का वर्णन:

टच स्क्रीन ग्लास सतह उपचार के लिए Tianxianwei TXW700081S0-MT में कई कार्यात्मक विकल्प हैं, जैसे कि जीवाणुरोधी, जलरोधी, एंटी फिंगरप्रिंट, एंटी ग्लेयर और एंटी रिफ्लेक्शन।हम ग्राहक की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित कर सकते हैं. कवर ग्लास का आकार ग्राहक के आवेदन के अनुसार अनुकूलित किया जा सकता है। धूल की रोकथाम प्राप्त करने के लिए, हम ग्लास के पीछे के चरणों पर 3M VHB लागू करेंगे,जो उपयोगकर्ता के उपकरण में धूल के प्रवेश को पूरी तरह से रोक सकता है. इस उत्पाद के डिजाइन में, हम भी विरोधी स्थैतिक उपचार किया. संपर्क इलेक्ट्रोस्टैटिक परीक्षण के माध्यम से,एक अन्य आवेदन विकल्प यह है कि उत्पाद का नंगे हाथ या प्लास्टिक के दस्ताने पहनने पर भी एक सही स्पर्श प्रभाव हो सकता है.

Tianxianwei TXW700081S0-MT वर्तमान में 350 निट्स की चमक के साथ ग्राहकों द्वारा उपयोग किया जा रहा है।हम विभिन्न वातावरणों में उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए अनुकूलित चमक और संकल्प का समर्थन करते हैं. व्यापक रूप से सुरक्षा पहुंच नियंत्रण, बच्चों की शिक्षा, मोबाइल भुगतान, औद्योगिक नियंत्रण, उपकरण, चिकित्सा उपकरण, स्मार्ट घर, इंटरनेट ऑफ थिंग्स जैसे क्षेत्रों में उपयोग किया जाता है,घरेलू उपकरणआदि

उत्पाद का त्वरित विवरण

1एलसीडी आकारः 7 ′′ इंच टीएफटी
2संकल्पः 800*1280
3देखने का कोणः मुक्त, सभी देखने के कोण
4. रूपरेखा आयामः 104.5 ((W) * 171.5 ((H) * 4.43 ((T) मिमी
5. एलसीएम इंटरफ़ेस प्रकार: एमआईपीआई

6सीटीपी इंटरफ़ेस प्रकारः आई2सी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8. टच पैनल: क्षमता टच स्क्रीन ((CTP)

विनिर्देश

पद	सामग्री	UNIT
एलसीडी प्रकार	7.0 ¢ टीएफटी-एलसीडी, ट्रांसमिटिव
रूपरेखा आयाम	104.5 ((W) 171.5 ((H) 4.43 ((T)	मिमी
सक्रिय क्षेत्र	94.2 ((H) * 150.72 ((V)	मिमी
देखने की दिशा	सभी देखने के कोण	---
रंग प्रदर्शित करें	16.7M
बिंदुओं की संख्या	800*1280	धब्बे
डॉट पिच (एच×वी)	0.11775(H) *0.11775(V)	मिमी
एसी प्रकार	सीओजी+एफपीसी+बीएल+सीटीपी	---
बैकलाइट	सफेद एलईडी बैकलाइट	-
इंटरफेस	एमआईपीआई इंटरफेस
Lcm पिन n गिनती	31	पिन

उत्पाद चित्र

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएमकार्यात्मक
1-3	एलईडीए AA0DDBDB15~DB0 DB15~DB0	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
4	NC	NC
5-8	एलईडीक	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
9	जीएनडी	पीओवर ग्राउंड
10	जीएनडी	पीओवर ग्राउंड
11	MIPI_D2+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
12	MIPI_D2-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
13	जीएनडी	पीओवर ग्राउंड
14	MIPI_D1+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
15	MIPI_D1-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
16	जीएनडी	पीओवर ग्राउंड
17	MIPI_CLK+	कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता
18	MIPI_CLK-	कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता
19	जीएनडी	पावर ग्राउंड
20	MIPI_D0+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
21	MIPI_D0-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
22	जीएनडी	पीओवर ग्राउंड
23	MIPI_D3+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
24	MIPI_D3-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
25	जीएनडी	पीओवर ग्राउंड
26	टीई	MPU इंटरफ़ेस पर TE (Tearing Effect) पिन की सेवा करता है
27	रीसेट करें	रीसेट पिन. किसी भी पिन कम सेट एलएसआई आरंभ करता है
28	आईडी	आईडी सर्किट के लिए आईडी पिन पढ़ें।
29	VDDIO/1.8V	I/O सर्किट के लिए बिजली की आपूर्ति
30-31	वीडीडी/3.3V	डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति

सीटीपीपिनविवरण:

पिन नं.	प्रतीक	सीटीपीकार्यात्मक
1	CTP_वीडीडी3.3वी	डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति
2	CTP_SCL3.3वी	टच पैनल I2C घड़ी
3	CTP_SDA3.3वी	टच पैनल I2C डेटा
4	CTP_INT3.3वी	टच पैनल बाधित आउटपुट
5	CTP_Rएसटी3.3वी	टच पैनल रीसेट करें
6	जीएनडी	पीओवर ग्राउंड

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+70	°C
टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	--	90	%

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

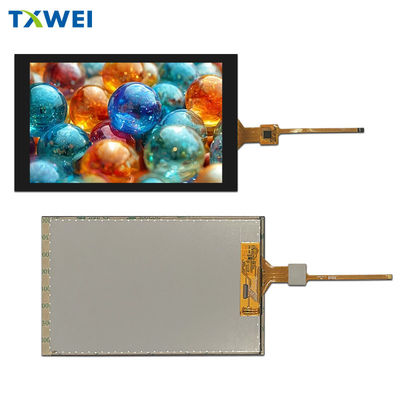

उत्पाद छवि

कारखाने की सुविधाएँ और प्रमाणपत्र
