7-इंच 600X1024 रिज़ॉल्यूशन 800cd/m2 इलेक्ट्रिक व्हीकल इंस्ट्रूमेंट पैनल TFT एलसीडी डिस्प्ले MIPI इंटरफ़ेस

उत्पादों

7-इंच 600X1024 रिज़ॉल्यूशन 800cd/m2 इलेक्ट्रिक व्हीकल इंस्ट्रूमेंट पैनल TFT एलसीडी डिस्प्ले MIPI इंटरफ़ेस

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700088K0-CTP

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

104.36*178.67*528

पिक्सेल की संख्या:

600*3आरजीबी(एच)X1024(वी)

Lcm पिन n गिनती:

40पिन

आकार:

एलसीएम चालक आईसी:

JD9365DA

लुमेन डिग्री:

800सीडी/एम²

एलसीएम इंटरफ़ेस:

एमआईपीआई इंटरफेस

पिक्सेल पिच (डब्ल्यू*एच):

0.11775(एच) *0.11775(वी)

प्रमुखता देना:

800cd/m2 इलेक्ट्रिक वाहनों के साधन पैनल

7-इंच का टीएफटी एलसीडी डिस्प्ले

600X1024 7 इंच एलसीडी मॉड्यूल

उत्पाद का वर्णन

7-इंच IPS TFT एलसीडी डिस्प्ले JD9365DA ड्राइवर MIPI इंटरफ़ेस उत्पाद परिचय

TXW700088K0-CTPटीएफटी एलसीडी डिस्प्ले एक 7 इंच का पोर्ट्रेट मोड है जिसमें कैपेसिटिव टच स्क्रीन (सीटीपी) टीएफटी एलसीडी मॉड्यूल है, जो क्यूवीजीए रिज़ॉल्यूशन प्रदर्शित करता है600*1024पिक्सेल, इस टीएफटी एलसीडी मॉड्यूल के साथ निर्मित हैJD9365DAआईसी. यह एमआईपीआई इंटरफ़ेस का समर्थन करता है। एनालॉग (वीसीसी) के लिए आपूर्ति वोल्टेज18Vइस मॉड्यूल में चमक विरोधी सतह पैनल है और सभी देखने के कोण दिखाई दे रहे हैं।

TXW700088K0-CTPडिस्प्ले उत्पाद में उच्च चमक वाली बैकलाइट होती है, जिसमें उच्च चमक वाला ध्रुवीकरण होता है, सतह की चमक 800 NITS तक पहुंच सकती है, और CTP सतह चमक विरोधी होती है,ताकि यह उत्पाद सूर्य के प्रकाश में पढ़ा जा सकेइस एलसीडी मॉड्यूल का उपयोग एम्बेडेड सिस्टम, औद्योगिक उपकरण, सुरक्षा और हैंडहेल्ड उपकरणों में किया जा सकता है, जिन्हें उच्च गुणवत्ता और रंगीन छवि में प्रदर्शित करने की आवश्यकता होती है।

विशेषताएं:

उत्पाद:	7 इंच TFT एलसीडी डिस्प्ले
संकल्पः	600*1024
देखने की दिशा:	IPS सभी देखने के कोण
पिन संख्याः	40 पिन
सतह चमकः	800 Cd/m2
एलईडी जीवनकालः	20,000 घंटे
टच स्क्रीनः	संक्षारक स्पर्श पैनल
कवर ग्लास आयामः	अनुकूलन योग्य
इंटरफ़ेसः	एमआईपीआई
यांत्रिक रूपरेखा आकारः	104.36178.67528
ड्राइवर आईसीः	JD9365DA
अनुपालन:	CE & FCC & RoHS अनुरूप

7 इंच का आईपीएस टीएफटी एलसीडी डिस्प्लेJD9365DAड्राइवर एमआईपी इंटरफेसउत्पादचित्रण

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+70	°C
टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	--	90	%

बैक-लाइट यूनिट विशेषताएं

बैकलाइट सिस्टम 18 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	16.8	--	19.2	वी	--
आगे की धारा	मैं_F	--	120	--	mA	--
चमक ((एलसीडी + सीटीपी के साथ)	Lv	--	800	--	cd/m²	--
एलईडी जीवन काल	नहीं	--	20,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L25mA/LED से अधिक है।

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएम कार्यात्मक
1	जीएनडी	पावर ग्राउंड
2	MIPI_D0+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
3	MIPI_D0-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
4	जीएनडी	पावर ग्राउंड
5	MIPI_D1+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
6	MIPI_D1-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
7	जीएनडी	पावर ग्राउंड
8	MIPI_CLK+	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुट पिन
9	MIPI_CLK-	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुट पिन
10	जीएनडी	पावर ग्राउंड
11	MIPI_D2+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
12	MIPI_D2-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
13	जीएनडी	पावर ग्राउंड
14	MIPI_D3+	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
15	MIPI_D3-	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
16~17	जीएनडी	पावर ग्राउंड
18 से 19	वीसीसी 1.8V	I/O सर्किट के लिए बिजली की आपूर्ति
20~23	NC	NC
24	रीसेट करें	रीसेट पिन. किसी भी पिन कम सेट एलएसआई आरंभ करता है
25 से 26	NC	NC
27	जीएनडी	पावर ग्राउंड
28 से 29	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
30	जीएनडी	पावर ग्राउंड
31	NC	NC
32~33	जीएनडी	पावर ग्राउंड
34	NC	NC
35~36	एलईडीए	बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
37	जीएनडी	पावर ग्राउंड
38~39	वीडीडी 3.3V	डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति
40	NC	NC

सीटीपीपिनविवरण:

पिन नं.	प्रतीक	सीटीपीकार्यात्मक
1	CTP_VCC2.8वी	टच पैनल Pओवरआपूर्ति2.8~3.3V
2	CTP_INT1.8वी	टच पैनल बाधित आउटपुट
3	CTP_Rएसटी1.8वी	टच पैनल रीसेट करें
4	CTP_SCL1.8वी	टच पैनल I2C घड़ी
5	CTP_SDA1.8वी	टच पैनल I2C डेटा
6	जीएनडी	पीओवर ग्राउंड

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

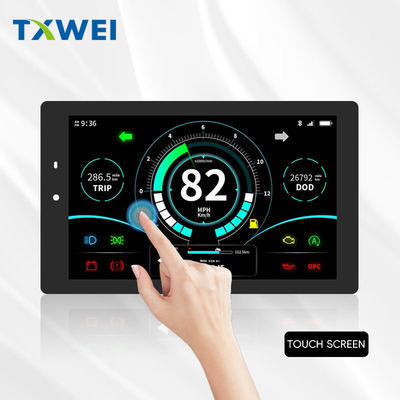

उत्पाद चित्र

टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 400 से अधिक टीएफटी मानक आइटम लाइन पर

तियान सियानवेईचीन स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है",1.28", 177, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"और 32"टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) आदि। इस वेबसाइट पर 200 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं; इसके अलावा,लगभग हर आइटम ग्राहकों की आवश्यकता को पूरा करने के लिए मानक आइटम से व्युत्पन्न करने के लिए स्वीकार्य है.

खोज कीवर्डः tft 7",7टीएफटी एलसीडी,7एलसीडी,7इंच टीएफटी एलसीडी, टीएफटी एलसीडी7,7टीएफटी डिस्प्ले,7"टीटीटी डिस्प्ले,7इंच tft डिस्प्ले, tft डिस्प्ले7इंच, टीएफटी डिस्प्ले7",7इंच टीएफटी एलसीडी डिस्प्ले,7"टीएफटी स्क्रीन,7इंच टीएफटी स्क्रीन, टीएफटी स्क्रीन7इंच, टीएफटी स्क्रीन7",7इंच टीएफटी एलसीडी स्क्रीन
