| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |

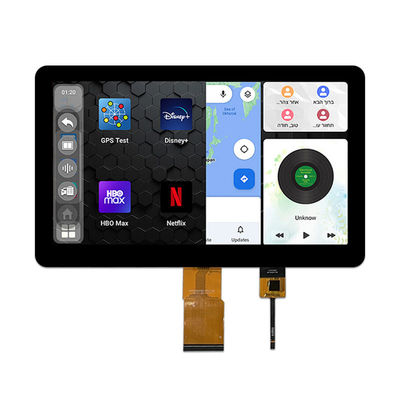

TXW100041B0-CTP एक 10.1-इंच 16:9 अनुपात पूर्ण रंग TFT एलसीडी डिस्प्ले स्क्रीन है, जिसका रिज़ॉल्यूशन 1024 * 600 है, IPS पूर्ण दृश्य उच्च परिभाषा उच्च चमक डिस्प्ले प्रभाव,-30+80 कार्य तापमान की व्यापक तापमान सीमा, और 450cd/m2 के उच्च चमक प्रदर्शन।
इसके अतिरिक्त,TXW100041B0-CTPतीन उत्पाद विशेषताएं प्रदान करता हैः उच्च चमक (450 cd/m2), उच्च कंट्रास्ट (800:1) और विरोधी चकाचौंध। ये विशेषताएं जटिल प्रकाश वातावरण में छवि प्रदर्शन में सुधार करती हैं,विभिन्न परिस्थितियों में ग्राहक उत्पादों के दृश्य अनुभव को बढ़ाना.
इस उत्पाद का व्यापक रूप से कार नेविगेशन, आउटडोर धूप देखने वाले उपकरण, औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, मानव-मशीन इंटरफ़ेस ऑपरेशन पैनल आदि जैसे क्षेत्रों में उपयोग किया जाता है।
विशेषताएं
| पद | विनिर्देश |
| एलसीडी आकार | 10.1 इंच ((डायगोनल) |
|
लुमेन डिग्री |
450cd/m2 |
| संकल्प |
1024*3RGB ((H) X600 ((V) |
| प्रदर्शन मोड | सामान्य रूप से सफेद, संचारक |
| डॉट पिच |
0.2175*0.2088मिमी |
| सक्रिय क्षेत्र |
222.72 ((H) *125.28 ((V)मिमी |
| मॉड्यूल का आकार ((सीटीपी के साथ) | 247.69*154.09*68मिमी |
|
एलसीएम ड्राइवर आईसी |
HX8282A11 |
|
एलसीएम इंटरफेस |
एलवीडीएस बिट इंटरफेस |
|
Lcm पिन n गिनती |
60 |
| दृश्य दिशा ((ग्रे इन्वर्शन) |
सभी घडी |
|
टच स्क्रीन संरचना |
जी+जी |
|
टच ड्राइवर आईसी |
GT9271 |
|
स्पर्श इंटरफ़ेस |
आईआईसी |
| परिचालन तापमान |
-20+70 |
| भंडारण का तापमान |
-30+80 |
CTP उत्पाद के साथ LVDS इंच TFTचित्रण
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +70 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | -- | 90 | % |
टीएफटी डीसीसीविशेषताएं
| विशेषताएं | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| टीएफटी ऑपरेशनफ्रेम दर | हर्ज | -- | 60 | -- | हर्ज | -- |
| डीसी/डीसी के लिए आपूर्ति वोल्टेज | वीडीडी | 3.0 | 3.3 | 3.6 | वी | -- |
| TFT गेट ON वोल्टेज | वीएचएच | -- | 18 | -- | वी | -- |
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | -- | -6 | -- | वी | -- |
| टीएफटी सामान्य वोल्टेज | वीकॉम | -- | 4.4 | -- | वी | -- |
| एवीडीडी | एवीडी | -- | 9.6 | -- | वी | -- |
नोट्स:
1वीजीएच टीएफटी गेट ऑपरेटिंग वोल्टेज है।
2. वीजीएल टीएफटी गेट ऑपरेटिंग वोल्टेज है. वीजीएल संकेत का निम्न वोल्टेज स्तर होना चाहिए
Vcom के समान चरण के साथ उतार-चढ़ाव करता है।
3. वीकॉम को प्रदर्शन की गुणवत्ता को अनुकूलित करने के लिए समायोजित किया जाना चाहिए, जैसे कि क्रॉसस्टॉक और कंट्रास्ट रेशियो आदि।
4. मूल्य केवल संदर्भ मूल्य है. ग्राहक द्वारा सेटिंग मूल्य का अनुकूलन कर सकते हैं
अलग-अलग डी-आईसी।
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम एक किनारे की रोशनी का प्रकार है जिसमें सफेद 42 एलईडी हैं। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 16.8 | -- | 19.2 | वी | - |
| आगे की धारा | मैंF | -- | 140 | - | mA | - |
| चमक ((एलसीडी + सीटीपी के साथ) | Lv | टीबीडी | -- | cd/m2 | - | |
| एलईडी जीवन काल | नहीं | -- | 30000 | -- | घन्टा | नोट 1 |
नोटः
एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।Lएलईडी का जीवनकाल कम हो सकता है यदि आपL25mA/LED से अधिक है।
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +80°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 96H | |
| 4 | कम तीव्रता | -20°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र |
उत्पादचित्र
कारखाने की सुविधाएँ और प्रमाणपत्र
