| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |

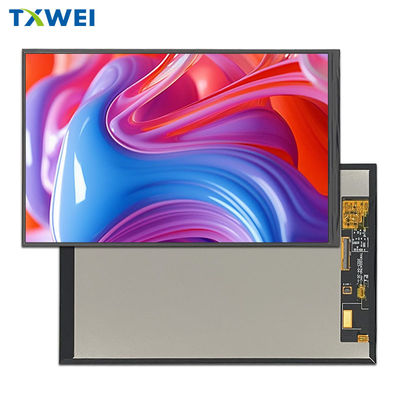

10.1 इंच1200*1920औद्योगिक टीएफटी एलसीडी डिस्प्ले एमआईपीआई इंटरफेस 40 पिन उत्पाद परिचय
TXW100047N0 एक 10.1 इंच औद्योगिक TFT-LCD डिस्प्ले है जिसमें 1200 * 3RGB (H) X1920 (V) (1200 क्षैतिज द्वारा 1920 ऊर्ध्वाधर पिक्सेल सरणी) का रिज़ॉल्यूशन है। यह मॉडल MIPI इंटरफ़ेस का समर्थन करता है;एलसीडी पैनल चलाने के लिए बिजली की आपूर्ति वोल्टेज (वीसीसी) 22 है.4V से 25.6V तक। इसका उपयोग एम्बेडेड सिस्टम, स्वचालन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण और सुरक्षा उपकरणों के लिए किया जा सकता है जिनके लिए उच्च गुणवत्ता वाले रंग छवि टीएफटी डिस्प्ले की आवश्यकता होती है।
इस उत्पाद का व्यापक रूप से शिक्षा टैबलेट, चिकित्सा उपकरण पैनल, रोबोट, भुगतान टर्मिनल, प्रिंटर, स्मार्ट होम, चेहरे की पहचान, मोबाइल भुगतान, औद्योगिक नियंत्रण डिस्प्ले पैनल,उपकरण और उपकरण प्रदर्शन पैनल, ऑटोमोबाइल इलेक्ट्रॉनिक्स, कार्यालय उपकरण, घरेलू उपकरण और अन्य क्षेत्र।
| कीवर्डः | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्पः |
1200*1920 |
| इंटरफ़ेसः | एमआईपीआई |
| एलईडी जीवनकालः | 30,000 घंटे |
| देखने की दिशा: | 6 बजे |
| परिचालन तापमानः | -10°C से +50°C |
| टच स्क्रीनः | TXW100047N0-TC |
| कवर ग्लास आयामः | ओडीएम |
| सतह चमकः | 350 सीडी/एम2 |
| पिन: | 40 |
|
एलसीएम ड्राइवर आईसीः |
HX8279 |
| अनुपालन: | CE & FCC & RoHS अनुरूप |
उत्पाद चित्र
बैक-लाइट यूनिट विशेषताएं
पृष्ठभूमि प्रकाश व्यवस्था 32 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।
निम्नलिखित तालिकाओं में दिखाए गए हैं।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 22.4 | -- | 25.6 | वी | -- |
| आगे की धारा | मैंF | -- | 80 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | टीबीडी | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमकार्यात्मक |
| 1 | NC | कोई कनेक्शन नहीं। |
| 2 | सीटीपी_रीसेट करें 3.3V | CTP_Reset सिग्नल इनपुट पिन. |
| 3 | सीटीपी_वीडीडी 3.3V | डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति |
| 4 | जीएनडी | पीओवर ग्राउंड |
| 5 | CTP_INT 3.3V | CTP_STOP सिग्नल |
| 6 | CTP_SDA 3.3V | CTP_Data सिंगल |
| 7 | CTP_SCL 3.3V | CTP_Clock सिग्नल |
| 8 | NC | कोई कनेक्शन नहीं। |
| 9 |
एलईडीक |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 10 |
एलईडीक |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 11 | NC | कोई कनेक्शन नहीं। |
| 12 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 13 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 14 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 15 | NC | कोई कनेक्शन नहीं। |
| 16 | जीएनडी | पीओवर ग्राउंड |
| 17 | MIPI_D0एन | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 18 | MIPI_D0पी | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 19 | जीएनडी | पीओवर ग्राउंड |
| 20 | एमआईपीआई_डी1एन | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 21 | एमआईपीआई_डी1 पी | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 22 | जीएनडी | पीओवर ग्राउंड |
| 23 | MIPI_CLKएन | उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन |
| 24 | MIPI_CLKपी | उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन |
| 25 | जीएनडी | पीओवर ग्राउंड |
| 26 | एमआईपीआई_डी2एन | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 27 | एमआईपीआई_डी2पी | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 28 | जीएनडी | पीओवर ग्राउंड |
| 29 | एमआईपीआई_डी3एन | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 30 | एमआईपीआई_डी3पी | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 31 | जीएनडी | पीओवर ग्राउंड |
| 32 | NC | कोई कनेक्शन नहीं। |
| 33 | NC | कोई कनेक्शन नहीं। |
| 34 | रीसेट करें1.8V | रीसेट पिन. किसी भी पिन कम सेट एलएसआई आरंभ करता है |
| 35 | वीसीसी3.3V | बूस्टर सर्किट पावर सप्लाई |
| 36 | वीसीसी3.3V | बूस्टर सर्किट पावर सप्लाई |
| 37 | वीसीसी3.3V | बूस्टर सर्किट पावर सप्लाई |
| 38 | वीसीसी3.3V | बूस्टर सर्किट पावर सप्लाई |
| 39 | आईओवीसीसी 1.8V | डीसी/डीसी सर्किट के लिए बिजली की आपूर्ति |
| 40 | NC | कोई कनेक्शन नहीं। |
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +70°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -20°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +60°C / 96H | |
| 4 | कम तीव्रता | -10°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थिर अवस्था, -10°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र |
उत्पाद चित्र
खोज कीवर्डः tft 10.1",10.1टीएफटी एलसीडी,10.1एलसीडी,10.1इंच टीएफटी एलसीडी, टीएफटी एलसीडी10.1,10.1टीएफटी डिस्प्ले,10.1"टीटीटी डिस्प्ले,10.1इंच tft डिस्प्ले, tft डिस्प्ले10.1इंच, टीएफटी डिस्प्ले10.1",10.1इंच टीएफटी एलसीडी डिस्प्ले
