| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
TXW700102S0 औद्योगिक ग्रेड TFT डिस्प्ले 720 * 1280 पिक्सल के रिज़ॉल्यूशन के साथ 7-इंच का IPS फुल व्यू TFT एलसीडी डिस्प्ले है। कोई टच नहीं, अनुकूलन योग्य टच स्क्रीन और कवर ग्लास आकार।एलसीडी मॉड्यूल के बाहरी आयाम 91 हैं.44 (डब्ल्यू) x 165.91 (एच) x 2.35 मिमी, और एए का आकार 86.94 (एच) x 154.56 (वी) मिमी है। एलसीएम इंटरफ़ेस 40 पिन के साथ एक एमआईपीआई इंटरफ़ेस है।
TXW700102S0 एलसीडी डिस्प्ले की सतह चमक 370cd/m2 (निट्स) है। अधिक जानकारी के लिए कृपया हमारी बिक्री टीम से संपर्क करें। यह 7-इंच TFT एलसीडी डिस्प्ले मॉड्यूल व्यापक रूप से हैंडहेल्ड पीडीए में उपयोग किया जाता है,शिक्षण प्रकाश प्रदर्शन, मोबाइल भुगतान, औद्योगिक सुरक्षा पहुंच नियंत्रण, उपकरण, चिकित्सा उपकरण, स्मार्ट होम, इंटरनेट ऑफ थिंग्स, घरेलू उपकरण और अन्य क्षेत्र।
| कीवर्डः | 7 इंच औद्योगिक टीएफटी डिस्प्ले |
| संकल्पः |
720*1280धब्बे |
| टीएफटी एलसीडी इंटरफ़ेसः | एमआईपीआई |
| टच स्क्रीनः | बिना(अनुकूलन योग्य) |
| पिन: | 40 |
| सतह चमकः | 370 Cd/m2 |
|
एलसीएम ड्राइवर आईसी: |
ILI9881C |
| रूपरेखा आयामः |
91.44 ((W) x165.91 ((H) x 235एमएम |
| सक्रिय क्षेत्रः |
86.94 ((H) × 154.56 ((V)एमएम |
| देखने की दिशा: | IPS सभी देखने का कोण ((80/80/80/80) |
| परिचालन तापमानः | -20°C से +70°C |
| एलईडी जीवनकालः | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | CE & FCC& RoHS अनुरूप |

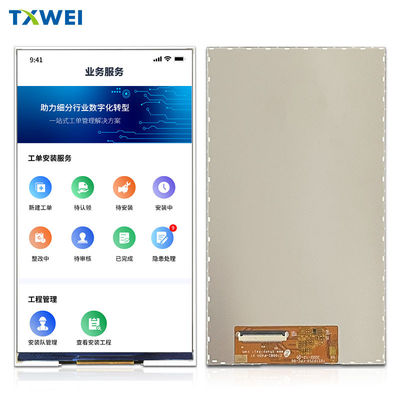

7 इंच औद्योगिक ग्रेड टीएफटी डिस्प्ले720*1280उत्पाद चित्र के साथ डॉट्स आरजीबी इंटरफेस
मॉड्यूल फ़ंक्शन विवरण
| पिन नंबर | प्रतीक | एलसीएमकार्यात्मक |
| १-२ | वीडीडी | एलसीडी के लिए बिजली की आपूर्ति। |
| ३-४ | VDDIO | I/O सर्किट के लिए बिजली की आपूर्ति |
| 5 | RST | रीसेट सिग्नल इनपुट पिन |
| 6 | टीई | फाड़ प्रभाव के लिए फ्रेम सिर पल्स |
| 7 | जीएनडी | पावर ग्राउंड |
| 8 | MIPI_D0N | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 9 | MIPI_D0P | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 10 | जीएनडी | पावर ग्राउंड |
| 11 | MIPI_D1N | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 12 | MIPI_D1P | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 13 | जीएनडी | पावर ग्राउंड |
| 14 | MIPI_CLKN | हाई स्पीड इंटरफेस क्लॉक डिफरेंशियल सिग्नल इनपुट पिन/आउटपुट पिन |
| 15 | MIPI_CLKP | हाई स्पीड इंटरफेस क्लॉक डिफरेंशियल सिग्नल इनपुट पिन/आउटपुट पिन |
| 16 | जीएनडी | पावर ग्राउंड |
| 17 | MIPI_D2N | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 18 | MIPI_D2P | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 19 | जीएनडी | पावर ग्राउंड |
| 20 | MIPI_D3N | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 21 | MIPI_D3P | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 22 | जीएनडी | पावर ग्राउंड |
| 23-24 | NC | NC |
| 25 | जीएनडी | पावर ग्राउंड |
| २६-२९ | NC | NC |
| 30 | जीएनडी | पावर ग्राउंड |
| ३१-३२ | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति |
| 33-38 | NC | NC |
| 39-40 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति |
7 इंच औद्योगिक ग्रेड टीएफटी डिस्प्ले720*1280 उत्पाद छवि के साथ एमआईपीआई इंटरफ़ेस
तियान सियानवेईचीन स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है।तियान सियानवेईछोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है, जैसे कि 0.96"1.28", 177, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) और इसी तरहइस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं; इसके अलावा, लगभग प्रत्येक आइटम ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक आइटमों से व्युत्पन्न करने के लिए स्वीकार्य है।
तियान सियानवेईटीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज के प्रकाश से पठनीय डिस्प्ले), कंट्रोलर बोर्ड के साथ टीएफटी पैनल, बार टाइप टीएफटी,व्यापक तापमान टीएफटी एलसीडीइन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।तियान सियानवेईटीएफटी एलसीडी डिस्प्ले विभिन्न रिज़ॉल्यूशन में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोधक और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैं।हमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू सहित एक से अधिक इंटरफ़ेस उपलब्ध हैंआरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई।तियान सियानवेईटीएफटी मॉड्यूल औद्योगिक नियंत्रण, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार,चिकित्सा उपकरण आदि.
खोज कीवर्डः tft 7", 7 tft lcd, 7" tft lcd,7 इंच tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7 इंच tft display, tft display 7 इंच, tft display 7", 7 इंच tft lcd display,7 इंच टच टीएफटी, 7 इंच टीएफटी टच एलसीडी डिस्प्ले, सीटीपी के साथ टीएफटी 7 इंच, 7 इंच सीटीपी टच टीएफटी, 7 इंच टीएफटी सीटीपी टच एलसीडी 7 इंच आरजीबी एलसीडी
