एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल

उत्पादों

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW700106N0-HG

सक्रिय क्षेत्र:

154.21 ((H) * 85.92 ((V)

पिक्सेल पिच (डब्ल्यू*एच):

0.1506*0.1432

परिचालन तापमान:

-30+80

एलसीएम इंटरफ़ेस:

एलवीडीएस बीआईटी इंटरफ़ेस

भंडारण तापमान:

-30+80

पिक्सेल की संख्या:

1024*3आरजीबी(एच)एक्स600(वी)

लुमेन डिग्री:

450 सीडी / एम²

प्रमुखता देना:

एलवीडीएस 7-इंच एलसीडी डिस्प्ले

450cd/m2 7-इंच का एलसीडी डिस्प्ले

1024*600 7 इंच का एलसीडी डिस्प्ले

उत्पाद का वर्णन

टीएफटी एलसीडी मॉड्यूल 7 "इंच 1024x600 एलवीडीएस इंटरफ़ेस आईपीएस सीटीपी के साथ उत्पाद ड्राइंग उत्पाद परिचय

उत्पाद का त्वरित विवरणः

1एलसीडी आकारः 7 ′′ टीएफटी
2. संकल्पः 1024x600
3देखने का कोणः मुक्त
4. रूपरेखा आयामः 164.9*100*5.08 मिमी
5. एलसीएम इंटरफ़ेस प्रकारः एलवीडीएस बिट इंटरफ़ेस

6सीटीपी इंटरफ़ेस प्रकारः आई2सी
7. तापमानः शीर्ष -30°C से +80°C; Tst -30°C से +80°C
8. टच पैनल: क्षमता टच स्क्रीन ((CTP)

तियानज़ियानवेई TXW700106N0-HG एक 7-इंच का IPS फुल व्यू TFT एलसीडी डिस्प्ले है जिसका रिज़ॉल्यूशन QVGA 1024x600 पिक्सेल है। यह एक कैपेसिटिव टच स्क्रीन (CTP) को अपनाता है और कवर ग्लास को अनुकूलित किया जा सकता है।

एलसीडी मॉड्यूल के बाहरी आयाम 164.9 * 100 * 5.08 मिमी हैं, और एए आकार 154.21 (एच) * 85.92 (वी) मिमी है। यह 7 इंच का टीएफटी एलसीडी पीसीएपी (कैपेसिटिव टच स्क्रीन) को अपनाता है।SF-TO700B-8857A-CT एलसीएम इंटरफ़ेस 30 पिन के साथ एमआईपीआई इंटरफ़ेस को अपनाता है. सीटीपी इंटरफेस आई2सी है। टीएक्सडब्ल्यू700106एन0-एचजी की सतह चमक 450 सीडी/एम 2 (निट्स), 1300 सीडी/एम 2 तक है, जिसमें एलवीडीएस इंटरफेस और अंतर्निहित बूस्ट सर्किट है।यह एलसीडी डिस्प्ले मॉड्यूल -20 °C से +70 °C तक के तापमान पर काम कर सकता है.

यह 7 इंच का टीएफटी एलसीडी डिस्प्ले मॉड्यूल व्यापक रूप से चिकित्सा उपकरण डिस्प्ले, औद्योगिक सुरक्षा, उपकरण और औद्योगिक नियंत्रण एकीकृत कंप्यूटर डिस्प्ले जैसे क्षेत्रों में उपयोग किया जाता है।

कीवर्डः	7 इंच का टीएफटी	टच स्क्रीनः	सीटीपी ((कैपेसिटिव टच स्क्रीन)
संकल्पः	1024x600 डॉट्स	कवर ग्लास आयामः	अनुकूलन योग्य
एलसीएम इंटरफेसः	एलवीडीएस बिट इंटरफेस	सतह चमकः	450-1300 सीडी/एम2
एलईडी जीवनकालः	30,000 घंटे	पिन:	20 पिन
देखने की दिशा:	सभी देखने का कोण ((80/80/80/80)	सीटीपी इंटरफ़ेसः	I2C
परिचालन तापमानः	20°C से +70°C तक	अनुपालन:	CE & FCC & RoHS अनुरूप

गुणवत्ता आश्वासन

1प्रत्येक टुकड़े के लिए, हम अच्छी गुणवत्ता सुनिश्चित करने के लिए 3 बार 100% परीक्षण करते हैं।

2QA प्रबंधक 12 से अधिक वर्षों से LCD उद्योग में है। प्रमुख विनिर्माण और QA ऑपरेटर 7-8 से अधिक वर्षों से LCD उद्योग में हैं।हमारी टीम सभी बहुत ही पेशेवर और एलसीडी ग्राहकों के लिए गुणवत्ता सुनिश्चित करने के लिए दायर में अनुभव कर रहे हैं.

टीएफटी एलसीडी मॉड्यूल 7 इंच 1024x600 एमआईपीआई इंटरफ़ेस आईपीएस सीटीपी के साथ उत्पाद ड्राइंग

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल 0

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल 1

एमजहाज पर विवरण

पिन नं.	प्रतीक	एमजहाज पर विवरण
1	एलसीडी-वीडीडी 3.3V	एलसीडी के लिए बिजली की आपूर्ति।
2	NC	NC
3	NC	NC
4	जीएनडी	जमीन पर।
5	जीएनडी	जमीन पर।
6	जीएनडी	जमीन पर।
7	RXIN0-	नकारात्मक एलवीडीएस अंतर डेटा0 इनपुट
8	RXIN0+	सकारात्मक एलवीडीएस अंतर डेटा0 इनपुट
9	RXIN1-	नकारात्मक एलवीडीएस अंतर डेटा1 इनपुट
10	RXIN1+	सकारात्मक एलवीडीएस अंतर डेटा1 इनपुट
11	RXIN2-	नकारात्मक एलवीडीएस अंतर डेटा2 इनपुट
12	RXIN2+	सकारात्मक एलवीडीएस अंतर डेटा2 इनपुट
13	जीएनडी	जमीन पर।
14	जीएनडी	जमीन पर।
15	RXCLKIN-	नकारात्मक एलवीडीएस अंतर घड़ी इनपुट
16	RXCLKIN+	सकारात्मक एलवीडीएस अंतर घड़ी इनपुट
17	RXIN3-	नकारात्मक एलवीडीएस अंतर डेटा3 इनपुट
18	RXIN3+	सकारात्मक एलवीडीएस अंतर डेटा3 इनपुट
19	NC	NC
20	NC	NC

बी.एल.पिनविवरण

पिन नं.	प्रतीक	बी.एल. कार्यात्मक
1	वीएलईडी 12 वी	बैकलाइट पावर सप्लाई
2	NC	NC
3	EN 3.3V	एलईडी कनवर्टर के नियंत्रण संकेत को सक्षम करें.
4	बीएल-पीडब्ल्यूएम	बीएल-पीडब्ल्यूएम (पल्स चौड़ाई मॉड्यूलेशन) एलईडी ड्राइविंग का संकेत।
5	NC	NC
6	जीएनडी	पावर ग्राउंड

सीटीपीपिनविवरण

पिन नं.	प्रतीक	सीटीपीकार्यात्मक
1	CTP_SCL3.3V	टच पैनल I2C घड़ी
2	CTP_SDA3.3V	टच पैनल I2C डेटा
3	CTP_INT3.3V	टच पैनल बाधित आउटपुट
4	जीएनडी	पीओवर ग्राउंड
5	CTP_Vडी.डी. 3.3V	टच पैनल Pओवरआपूर्ति2.8~3.3V
6	CTP_Rएसटी3.3V	टच पैनल रीसेट करें

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+70	°C
टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	--	90	%

बैक-लाइट यूनिट विशेषताएं

बैक लाइट सिस्टम 27 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैक लाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	25.2	--	28.8	वी	--
आगे की धारा	मैं_F	--	60	--	mA	--
चमक ((एलसीडी + सीटीपी के साथ)	Lv	--	370	--	cd/m²	--
एलईडी जीवन काल	नहीं	--	30,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L25mA/LED से अधिक है।

विश्वसनीयता परीक्षण वस्तु

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	60°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र

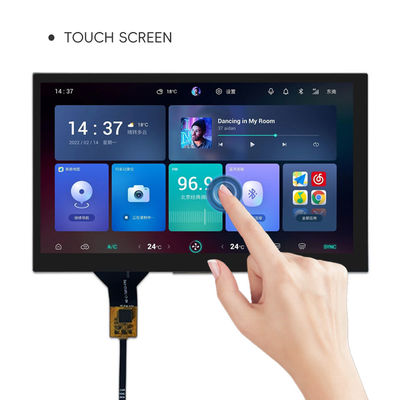

टीएफटी एलसीडी मॉड्यूल 7 इंच 1024x600 एमआईपीआई इंटरफ़ेस आईपीएस सीटीपी उत्पाद छवि के साथ

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल 2

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल 3

एलवीडीएस इंटरफेस 7 इंच टीएफटी एलसीडी टच स्क्रीन 1024x600 आईपीएस सीटीपी के साथ फुल व्यूइंग एंगल 4

फैक्ट्री और सुविधाएं
