| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
7 इंच800*1280सीटीपी, पीसीएपी टच स्क्रीन के साथ एलवीडीएस टीएफटी एलसीडी 7 इंच आईपीएस उत्पाद परिचय
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 7 ′′ इंच टीएफटी
2. संकल्पः800*1280
3देखने का कोणः मुक्त
4. रूपरेखा आयाम:104.5 ((W) *171.5 ((H) *4.43 ((T)मिमी
5एलसीएम इंटरफ़ेस प्रकारः एलवीडीएस
6सीटीपी इंटरफ़ेस प्रकारः आई2सी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8. टच पैनल: क्षमता टच स्क्रीन ((CTP)
| कीवर्डः | 7 इंच का टीएफटी | टच स्क्रीनः | सीटीपी ((कैपेसिटिव टच स्क्रीन) |
|---|---|---|---|
| संकल्पः | 1024x600 डॉट्स | कवर ग्लास आयामः | अनुकूलन योग्य |
| एलसीएम इंटरफेसः | एलवीडीएस | सतह चमकः | 350-500 सीडी/एम2 |
| एलईडी जीवनकालः | 30,000 घंटे | पिन: | 40 पिन |
| देखने की दिशा: | सभी देखने का कोण ((85/85/85/85) | सीटीपी इंटरफ़ेसः | I2C |
| परिचालन तापमानः | 20°C से +70°C तक | अनुपालन: | CE&FCC & RoHS अनुरूप |
7 इंच800*1280सीटीपी, पीसीएपी टच स्क्रीन के साथ एलवीडीएस टीएफटी एलसीडी 7 इंच आईपीएस उत्पाद ड्राइंग
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +70 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | -- | 90 | % |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 20 सफेद एलईडी के साथ एक किनारे की रोशनी का प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 14 | -- | 16 | वी | -- |
| आगे की धारा | मैंF | -- | 80 | -- | mA | -- |
| चमक ((एलसीडी + सीटीपी के साथ) | Lv | -- | 450 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमकार्यात्मक |
| 1 |
एलईडी+ |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 2 |
एलईडी+ |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 3 | NC | कोई कनेक्शन नहीं। |
| 4 | NC | कोई कनेक्शन नहीं। |
| 5 |
एलईडी- |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 6 |
LEडी- |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 7 | NC | कोई कनेक्शन नहीं। |
| 8 | जीएनडी | पावर ग्राउंड |
| 9 | VGL ((NC) | कोई कनेक्शन नहीं। |
| 10 | NC | कोई कनेक्शन नहीं। |
| 11 | NC | कोई कनेक्शन नहीं। |
| 12 | VGH ((NC) | कोई कनेक्शन नहीं। |
| 13 | जीएनडी | पावर ग्राउंड |
| 14 | AVDD ((NC) | कोई कनेक्शन नहीं। |
| 15 | जीएनडी | पावर ग्राउंड |
| 16 | SELB ((NC) | कोई कनेक्शन नहीं। |
| 17 | जीएनडी | पावर ग्राउंड |
| 18 | LVDS_D3P | सकारात्मक एलवीडीएस अंतर डेटा3इनपुट |
| 19 | LVDS_D3N | नकारात्मक एलवीडीएस अंतर डेटा3इनपुट |
| 20 | जीएनडी |
पावर ग्राउंड |
| 21 | LVDS_D2P | सकारात्मक एलवीडीएस अंतर डेटा2इनपुट |
| 22 | LVDS_D2N | नकारात्मक एलवीडीएस अंतर डेटा2इनपुट |
| 23 | जीएनडी | पावर ग्राउंड |
| 24 | LVDS_D1P | सकारात्मक एलवीडीएस अंतर डेटा1इनपुट |
| 25 | LVDS_D1N | नकारात्मक एलवीडीएस अंतर डेटा1इनपुट |
| 26 | जीएनडी | पावर ग्राउंड |
| 27 | LVDS_D0P | सकारात्मक एलवीडीएस अंतर डेटा0 इनपुट |
| 28 | LVDS_D0N | नकारात्मक एलवीडीएस अंतर डेटा0 इनपुट |
| 29 | जीएनडी | पावर ग्राउंड |
| 30 | LVDS_CLKP | सकारात्मक एलवीडीएस अंतर घड़ी इनपुट |
| 31 | LVDS_CLKN | नकारात्मक एलवीडीएस अंतर घड़ी इनपुट |
| 32 | जीएनडी | पावर ग्राउंड |
| 33 | एसटीबीवाईबी | स्टैंडबाय मोड, सामान्य रूप से ऊपर खींच लिया. |
| 34 | LR(NC) | कोई कनेक्शन नहीं। |
| 35 | UPDN ((NC) | कोई कनेक्शन नहीं। |
| 36 | RESET3.3V | सिग्नल इनपुट पिन रीसेट करें. |
| 37 | NC | कोई कनेक्शन नहीं। |
| 38 | VDD3.3V | एलसीडी के लिए बिजली की आपूर्ति। |
| 39 | VDD3.3V | एलसीडी के लिए बिजली की आपूर्ति। |
| 40 | VCOM ((NC) | कोई कनेक्शन नहीं। |
सीटीपीपिनविवरण:
| पिन नं. | प्रतीक | सीटीपीकार्यात्मक |
| 1 | CTP_Rएसटी | टच पैनल रीसेट करें3.3V |
| 2 | CTP_Vसीसी | टच पैनल Pओवरआपूर्ति3.3V |
| 3 | जीएनडी | पीओवर ग्राउंड |
| 4 | CTP_INT | बाधित संकेत3.3V |
| 5 | CTP_SDA | टच पैनल I2C डेटा3.3V |
| 6 | CTP_SCL | टच पैनल I2C घड़ी3.3V |
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +80°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 96H | |
| 4 | कम तीव्रता | -20°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 60°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र |

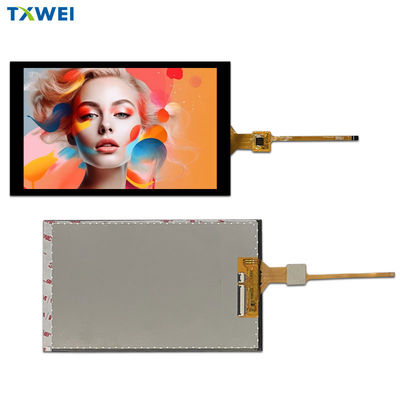

7 इंच800*1280सीटीपी, पीसीएपी टच स्क्रीन के साथ एलवीडीएस टीएफटी एलसीडी 7 इंच आईपीएस उत्पाद छवि
एलवीडीएस क्या है
एलवीडीएस (लो वोल्टेज डिफरेंशियल सिग्नलिंग): यह एक कम वोल्टेज डिफरेंशियल सिग्नलिंग टेक्नोलॉजी इंटरफेस है। It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
हाल के वर्षों में, इलेक्ट्रॉनिक्स उद्योग के तेजी से विकास के साथ, बुद्धिमान डिस्प्ले उपकरण ने भी शानदार उपलब्धियां हासिल की हैं, और उच्च परिभाषा डिस्प्ले को उपभोक्ताओं द्वारा पसंद किया गया है।वर्तमान में, हाई डेफिनिशन डिस्प्ले प्रोटोकॉल इंटरफेस में आरजीबी, एलवीडीएस, एमआईपीआई, ईडीपी, एचडीएमआई, मिनीएलवीडीएस, वी-बाय-वन आदि शामिल हैं।
खोज कीवर्डः tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 इंच tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 इंच tft display, tft display 7 इंच LVDS, tft display 7", 7 इंच tft lcd display,7 इंच टच टीएफटी, 7 इंच टीएफटी टच एलसीडी डिस्प्ले, सीटीपी के साथ टीएफटी 7 इंच, 7 इंच सीटीपी टच टीएफटी, 7 इंच टीएफटी सीटीपी टच एलसीडी
