उत्पादों का विवरण

घर > उत्पादों >

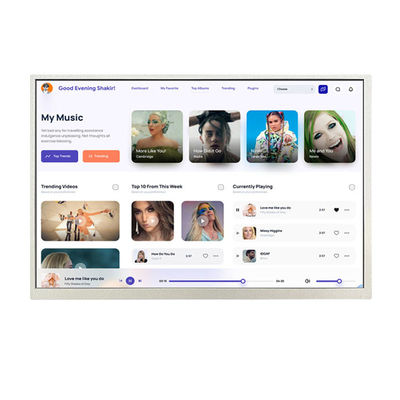

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन

उत्पादों

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW100048N3

पिक्सेल की संख्या:

1280*3आरजीबी(एच)एक्स800(वी)

भंडारण तापमान:

-20+70

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

229.1*148.9*4.4

एलसीएम इंटरफ़ेस:

LVDS 8 बिट इंटरफ़ेस

एलसीएम चालक आईसी:

EK79202

बैकलाइट करंट:

240mA

सक्रिय क्षेत्र:

216.96(एच) * 135.6(वी)

बैकलाइट एल ई डी:

48 पीसी

प्रमुखता देना:

1000cd/M2 एलसीडी डिस्प्ले मॉड्यूल

1280*800 एलसीडी डिस्प्ले मॉड्यूल

10.1 इंच एलसीडी डिस्प्ले मॉड्यूल

उत्पाद का वर्णन

औद्योगिक ग्रेड टीएफटी डिस्प्ले 10.1 इंच एलवीडीएस 1280x800 पिक्सल 40 पिन उत्पाद परिचय

Tianxianwei TXW100048N3 औद्योगिक TFT डिस्प्ले एक 10.1 इंच का IPS फुल व्यू स्क्रीन है जिसका रिज़ॉल्यूशन 1280x800 पिक्सेल है। यह औद्योगिक ग्रेड TFT एलसीडी डिस्प्ले मॉड्यूल 8-बिट LVDS इंटरफ़ेस का समर्थन करता है.TXW100048N3 उच्च चमक PCAP TFT एलसीडी स्क्रीन का कार्य वोल्टेज 21.6-25.6V है।TXW100048N3 को टच स्क्रीन के साथ अनुकूलित किया जा सकता है। TFT मॉड्यूल TXW100048N3 की चमक 1000cd/m2 है। यदि आप इसे पोर्ट्रेट मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो TXW100048N3 का उपयोग करें।कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें.

टीएफटी एलसीडी डिस्प्ले TXW100048N3 का व्यापक रूप से डिवाइस कंट्रोल पैनल, मोबाइल भुगतान उत्पादों, सुरक्षा पहुंच नियंत्रण उत्पादों, उपकरणों और मीटर, चिकित्सा उपकरण, स्मार्ट घरों,वस्तुओं का इंटरनेट, घरेलू उपकरण और अन्य क्षेत्र।

उत्पाद:	10.1 इंच औद्योगिक टीएफटी डिस्प्ले
संकल्पः	1280 आरजीबी एक्स 800
इंटरफ़ेसः	8 बिट्स-एलवीडीएस इंटरफेस
देखने की दिशा:	आईपीएस, सभी देखने का कोण (85/85/85/85)
पिन संख्याः	40 पिन
सतह चमकः	1000 सीडी/एम2 ((निट्स)
रूपरेखा डिम.:	229.1148.944(मिमी)
सक्रिय क्षेत्रः	216.96 ((H) * 135.6 ((V)(मिमी)
टच स्क्रीनः	RTP और CTP वैकल्पिक
प्रदर्शन रंगः	16.7 एम
एलसीएम ड्राइवर आईसीः	EK79202
Lcm पिन n गिनतीः	40पिन
परिचालन तापमानः	-20°C से +70°C
भंडारण तापमानः	-30°C से +80°C तक
प्रमाणपत्र:	ISO9001:2015 / ISO1400:2015
अनुपालन:	CE & FCC& RoHS अनुरूप

औद्योगिक ग्रेड टीएफटी डिस्प्ले 10.1 इंच एलवीडीएस 1280x800 पिक्सल 40 पिन उत्पाद चित्रण

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 0

एलसीएम पीमें विवरण:

पिन नं.	प्रतीक	विवरण
1	NC	NC
2	वीडीडी	डिजिटल सर्किट के लिए पावर वोल्टेज।
3	वीडीडी	डिजिटल सर्किट के लिए पावर वोल्टेज।
4	NC	NC
5	NC	NC
6	NC	NC
7	जीएनडी	जमीन
8	RXIN0-	नकारात्मक एलवीडीएस अंतर डेटा इनपुट
9	RXIN0+	सकारात्मक एलवीडीएस अंतर डेटा इनपुट
10	जीएनडी	जमीन
11	RXIN1-	नकारात्मक एलवीडीएस अंतर डेटा इनपुट
12	RXIN1+	सकारात्मक एलवीडीएस अंतर डेटा इनपुट
13	जीएनडी	जमीन
14	RXIN2-	नकारात्मक एलवीडीएस अंतर डेटा इनपुट
15	RXIN2+	सकारात्मक एलवीडीएस अंतर डेटा इनपुट
16	जीएनडी	जमीन
17	RXCLKIN-	नकारात्मक एलवीडीएस अंतर घड़ी इनपुट
18	RXCLKIN+	सकारात्मक एलवीडीएस अंतर घड़ी इनपुट
19	जीएनडी	जमीन
20	RXIN3-	नकारात्मक एलवीडीएस अंतर डेटा इनपुट
21	RXIN3+	सकारात्मक एलवीडीएस अंतर डेटा इनपुट
22	जीएनडी	जमीन
23	NC	NC
24	NC	NC
25	जीएनडी	जमीन
26	NC	NC
27	NC	NC
28	NC	NC
29	एवीडीडी	एनालॉग सर्किट के लिए शक्ति
30	जीएनडी	जमीन
31	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
32	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
33	NC	NC
34	NC	NC
35	वीजीएल	गेट ऑफ वोल्टेज
36	NC	NC
37	NC	NC
38	वीएचएच	गेट ऑन वोल्टेज
39	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
40	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।

पूर्णएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-30	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	--	90	%

टीएफटी डीसीसीविशेषताएं

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 2

नोट 1: पहले एलसीडी पर वीडीडी और वीईएल लगाएं और फिर वीईएन लगाएं।

नोट 2: वीडीडी सेटिंग ग्राहक के सिस्टम बोर्ड के सिग्नल आउटपुट वोल्टेज (नोट 3) से मेल खाना चाहिए।

बैक-लाइट यूनिट विशेषताएं

पृष्ठभूमि प्रकाश व्यवस्था 48 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।

निम्नलिखित तालिकाओं में दिखाए गए हैं।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	21.6	--	25.6	वी	--
आगे की धारा	मैं_F	--	240	--	mA	--
चमक (एलसीडी के साथ)	Lv	--	1000	--	cd/m²	--
एलईडी जीवन काल	नहीं	--	20,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L40mA/LED से अधिक है।

ऑप्टिकल विशेषताएं

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 3

परीक्षण की शर्तेंः

1. वीडीडी = 2.5 वी, परिवेश का तापमान 25° सेल्सियस है।2परीक्षण प्रणालियों का उल्लेख नोट 2 में किया गया है।3ऑप्टिकल विनिर्देशों का माप इनोलक्स एलसीएम के आधार पर किया जाता है

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-30°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	50°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थिर अवस्था, -20°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र

औद्योगिक ग्रेड टीएफटी डिस्प्ले 10.1 इंच एलवीडीएस 1280x800 पिक्सेल 40 पिन उत्पाद Iमागी

अनुमानित क्षमता (पीसीएपी) टच स्क्रीन

प्रोजेक्टेड कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी एक तेज और संवेदनशील प्रतिक्रिया और पेशेवर-ग्रेड विश्वसनीयता को जोड़ती है।सैफ टेक्नोलॉजी की प्रक्षेपित कैपेसिटिव टच स्क्रीन को सख्त औद्योगिकहम पीसीएपी टच स्क्रीन को लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं।जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 6

कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ

सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 8

8 बिट्स एलवीडीएस इंडस्ट्रियल टीएफटी डिस्प्ले 10.1 इंच EK79202 1280x800 पिक्सल 40 पिन 9

खोज कीवर्डः औद्योगिक टीएफटी डिस्प्ले 10.1 इंच, पीसीएपी टीएफटी एलसीडी 10.1 इंच, पीसीएपी टीएफटी एलसीडी 10.1 इंच, टीएफटी 10.1 ", 10.1 इंच टीएफटी एलसीडी, 10.1" टीएफटी एलसीडी, 10.1 इंच टीएफटी एलसीडी, टीएफटी एलसीडी 10.1, 10.1 टीएफटी डिस्प्ले, 10.1" टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी एलसीडी डिस्प्ले, 10.1" टीएफटी स्क्रीन, 10.1 इंच टीएफटी स्क्रीन, 10.1 इंच टीएफटी स्क्रीन,टीएफटी स्क्रीन 10.1", 10.1 इंच टीएफटी एलसीडी स्क्रीन, 1280x800 टीएफटी, 10.1 इंच 1280x800, 10.1 इंच एलवीडीएस
