7.02 इंच TFT एलसीडी डिस्प्ले HX8279 1200*1920 डॉट्स 40 पिन MIPI इंटरफेस

उत्पादों

7.02 इंच TFT एलसीडी डिस्प्ले HX8279 1200*1920 डॉट्स 40 पिन MIPI इंटरफेस

एमओक्यू:	negotiate
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
भुगतान विधि:	L/C TT D/P
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW702002B0

सक्रिय क्षेत्र:

94.5(एच) * 151.2(वी)

बैकलाइट करंट:

180-300 एमए

यांत्रिक रूपरेखा आकार(डब्ल्यू*एच*टी):

105.18×163.34×3.65

आकार:

Lcm पिन n गिनती:

40पिन

भंडारण तापमान:

-30+80

परिचालन तापमान:

-20+70

प्रमुखता देना:

ड्रोन रिमोट कंट्रोल डिस्प्ले पैनल

7 इंच का डिस्प्ले पैनल

उत्पाद का वर्णन

7.02" टीएफटी1200*1920आरटीपी उत्पाद परिचय के साथ डॉट्स

TXW702002B0 एक 7.02 इंच 16:10 पहलू अनुपात पूर्ण रंग TFT एलसीडी डिस्प्ले है जिसमें 1200 * 1920 तक का रिज़ॉल्यूशन और IPS पूर्ण दृश्य उच्च परिभाषा उच्च चमक डिस्प्ले प्रभाव है।यह TFT डिस्प्ले MIPI इंटरफ़ेस का समर्थन करता हैएंटी-ग्लेयर डिस्प्ले सतहों की मदद से स्क्रीन प्रकाश को प्रतिबिंबित नहीं करती है और बेहतर छवि गुणवत्ता बनाए रखती है।

इस मॉड्यूल का कंट्रास्ट अनुपात 500:1 (सामान्य मूल्य) है और चमक 1500-2000 नाइट (सामान्य मूल्य) है। एलसीएम का पावर सप्लाई वोल्टेज रेंज 21.5-25.6V है,और मॉड्यूल -20 से +70 °C के तापमान सीमा में काम करता है, भंडारण तापमान -30 से +80 °C के बीच।

इस उत्पाद का व्यापक रूप से ड्रोन रिमोट कंट्रोल पैनल डिस्प्ले, फोटोग्राफी उपकरण, सैन्य डिस्प्ले उपकरण, औद्योगिक सुरक्षा, चिकित्सा उपकरण, हैंडहेल्ड पीडीए आदि जैसे क्षेत्रों में उपयोग किया जाता है।

विशेषताएं

उत्पाद का नामः	7.02 इंच का टीएफटी एलसीडी डिस्प्ले
मॉडल संख्याः	TXW702002B0
आकारः	70.0 इंच
पिक्सेल की संख्याः	1200*3RGB ((H) X1920 ((V)
लुमेन डिग्रीः	1500-2000cd/m2
ऑपरेटिंग तापमानः	-20°C से +70°C
भंडारण तापमानः	-30°C से +80°C
यांत्रिक रूपरेखा का आकार (WHT):	105.18×163.34×3.65 मिमी
एलसीएम इंटरफेसः	एमआईपीआई इंटरफेस
बैकलाइट वर्तमानः	180-300 एमए
एलसीएम पिन n गिनतीः	40 पिन

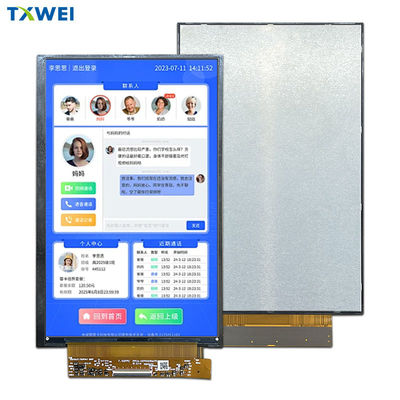

7.02" टीएफटी1200*1920RTP के साथ डॉट्स उत्पाद चित्रण

7.02 इंच TFT एलसीडी डिस्प्ले HX8279 1200*1920 डॉट्स 40 पिन MIPI इंटरफेस 0

7.02 इंच TFT एलसीडी डिस्प्ले HX8279 1200*1920 डॉट्स 40 पिन MIPI इंटरफेस 1

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	कार्यात्मक
1	NC	कोई कनेक्शन नहीं।
2	आईओवीसीसी 1.8V	I/O के लिए पावर सप्लाई
3	आईओवीसीसी 1.8V	I/O के लिए पावर सप्लाई
4	जीएनडी	पावर ग्राउंड
5	RST	सिग्नल इनपुट पिन रीसेट करें.
6	NC	कोई कनेक्शन नहीं।
7	जीएनडी	पावर ग्राउंड
8	एमआईपीआई0एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
9	एमआईपीआई0पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
10	जीएनडी	पावर ग्राउंड
11	एमआईपीआई1एन	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
12	एमआईपीआई1पी	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
13	जीएनडी	पावर ग्राउंड
14	CLKN	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
15	CLKP	उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट/आउटपुटपिन
16	जीएनडी	पावर ग्राउंड
17	MIPI_2N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
18	MIPI_2P	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
19	जीएनडी	पावर ग्राउंड
20	MIPI_3N	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
21	MIPI_3P	उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन
22	जीएनडी	पावर ग्राउंड
23	NC	कोई कनेक्शन नहीं।
24	NC	कोई कनेक्शन नहीं।
25	जीएनडी	पावर ग्राउंड
26	NC/TE	कोई कनेक्शन नहीं।
27	पीडब्ल्यूएमओ	पीडब्ल्यूएम (पल्स चौड़ाई मॉड्यूलेशन) एलईडी ड्राइविंग का संकेत।
28	NC/BIST	कोई कनेक्शन नहीं।
29	NC	कोई कनेक्शन नहीं।
30	जीएनडी	पावर ग्राउंड
31	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
32	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।

33	NC	कोई कनेक्शन नहीं।
34	वीएसएन	बाहरी इनपुट वोल्टेज ((-4.5V~ -6V)
35	वीएसएन	बाहरी इनपुट वोल्टेज ((-4.5V~ -6V)
36	NC	कोई कनेक्शन नहीं।
37	वीएसपी	बाहरी इनपुट वोल्टेज ((4.5V~6V)
38	वीएसपी	बाहरी इनपुट वोल्टेज ((4.5V~6V)
39	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
40	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	--	90	%

टीएफटी डीसीसीविशेषताएं

विशेषताएं	प्रतीक	मिनट.	टाइप करें।	मैक्स.	इकाई
I/O के लिए आपूर्ति वोल्टेज	VDDIO	1.7	1.8	2.0	वी
वीएसपी के लिए आपूर्ति वोल्टेज	वीएसपी	4.5	5.5	6	वी
वीएसएन के लिए आपूर्ति वोल्टेज	वीएसएन	-6	- पांच।5	- चार।5	वी

बैक-लाइट यूनिट विशेषताएं

पृष्ठभूमि प्रकाश व्यवस्था 48 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।

निम्नलिखित तालिकाओं में दिखाए गए हैं।

विशेषताएं	प्रतीक	मिनट.	प्रकार	मैक्स.	इकाई	नोट्स
आगे का वोल्टेज	वी_F	21.6	--	25.6	वी	--
आगे की धारा	मैं_F	180	240	300	mA	--
चमक (एलसीडी के साथ)	Lv	1000	1300	1500	cd/m²	--
एलईडी जीवन काल	नहीं	--	20,000	--	घन्टा	नोट 1

नोटः

एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।_Lएलईडी का जीवनकाल कम हो सकता है यदि आप_L45mA/LED से अधिक है।

ऑप्टिकल विनिर्देश

7.02 इंच TFT एलसीडी डिस्प्ले HX8279 1200*1920 डॉट्स 40 पिन MIPI इंटरफेस 2

आरविश्वसनीयता परीक्षण आइटम

नहीं.	परीक्षण वस्तु	परीक्षण की स्थिति	नोट्स
1	उच्च तापमान भंडारण	+80°C / 96H	1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
2	कम तापमान भंडारण	-30°C / 96H
3	हाई टेम्पे, ऑपरेटिंग	+70°C / 96H
4	कम तीव्रता	-20°C / 96H
5	उच्च तापमान/आर्द्रता भंडारण	60°C x 90%RH /96H
6	थर्मल और ठंड का झटका	स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र

7.02" टीएफटी 800x480 डॉट्स के साथ आरटीपी उत्पाद छवि
