| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |

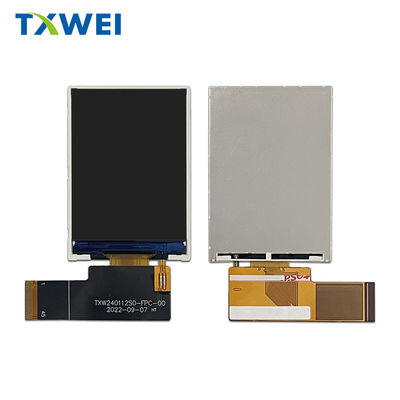

चीन फैक्टरी 2.4 "इंच क्यूवीजीए एलसीडी टीएफटी डिस्प्ले240x320 स्क्रीन
2.4 इंच QVGA ST7789T3-G4टीएफटी एलसीडी
तियान सियानवेई TXW240112S1यह एक 2.4 ′′ टीएन प्रकार का टीएफटी एलसीडी डिस्प्ले है जिसमें 240x320 पिक्सल का QVGA रिज़ॉल्यूशन है। यह एक ही प्रकार के बीच एक बहुत ही लागत प्रभावी एलसीडी मॉड्यूल है।
| उत्पाद: | 2.4 इंच की टीएफटी स्क्रीन | संकल्पः | 240x320 |
|---|---|---|---|
| टच स्क्रीनः | टच स्क्रीन के बिना (वैकल्पिक) | कवर ग्लास आयामः | अनुकूलित किया जाना |
| देखने की दिशा: | 12:00 | ड्राइवर आईसीः |
ST7789T3-G4 |
| इंटरफ़ेसः |
एसपीआई/आरजीबी/एमसीयू इंटरफ़ेस |
कनेक्शनः | प्लगिंग (अनुकूलित) |
| पिन संख्याः | 45 पिन | सतह चमकः | 1500 सीडी/एम2 ((निट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE&FCC & RoHS अनुरूप |
2.4 इंच टीएफटी एलसीडी डिस्प्ले ड्राइंग
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | YU(NC) | NC |
| 5 ~ 6 | जीएनडी | पावर ग्राउंड |
| 7~8 | वीसीआई | विद्युत आपूर्ति 2.8V |
| 9 | आईओवीसीसी | विद्युत आपूर्ति 1.65~3.3V |
| 10 | एसडीओ | सीरियल डेटा आउटपुट पिन. |
| 11 से 28 | DB17~DB0 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| 29 | DIN ((SDA) | सीरियल डेटा इनपुट/आउटपुट पिन। |
| 30 | पीसीएलके | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। |
| 31 | DE | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
| 32 | एचएस | आरजीबी इंटरफ़ेस संचालन के लिए लाइन सिंक्रोनस सिग्नल। |
| 33 | वीएस | आरजीबी इंटरफेस संचालन के लिए फ्रेम सिंक्रोनस सिग्नल। |
| 34 | आर एंड डी | स्ट्रोब सिग्नल पढ़ें। |
| 35 | WR ((SPI-RS) | स्ट्रोब सिग्नल लिखें. |
| 36 | आरएस | रजिस्टर चयन संकेत. |
| 37 | सीएस |
चिप चयन संकेत पिन। |
| 38 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 39~41 | IM0~IM2 | इंटरफ़ेस मोड चुनें |
| 42 | NC | NC |
| 43 |
एलईडीए |
बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 44 | NC | NC |
| 45 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 6 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 16.8 | -- | 19.2 | वी | - |
| आगे की धारा | मैंF | -- | 20 | - | mA | - |
| चमक (एलसीडी के साथ) | Lv | 1500 | -- | cd/m2 | - | |
| एलईडी जीवन काल | नहीं | ---- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
2.4 इंच का टीएफटी एलसीडी डिस्प्ले वास्तविक उत्पाद प्रदर्शन
कारखाने की सुविधाएँ और प्रमाणपत्र
खोज कीवर्डः टीएफटी 2.4", 2.4 टीएफटी एलसीडी, 2.4" टीएफटी एलसीडी, 2.4 इंच टीएफटी एलसीडी, टीएफटी एलसीडी 2.4, 2.4 इंच टीएफटी डिस्प्ले, 2.4 इंच टीएफटी डिस्प्ले, 2.4 इंच टीएफटी डिस्प्ले, 2.4 इंच टीएफटी डिस्प्ले, 2.4 इंच टीएफटी डिस्प्ले,2.4 इंच टीएफटी एलसीडी स्क्रीन
