| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
इस वस्तु के बारे मेंTXW280085C0-CTP2.8 इंच का कैपेसिटिव टचस्क्रीन टीएफटी मॉड्यूल
ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले एक ऐसा उपकरण है जो उन्नत डिस्प्ले और टच प्रौद्योगिकियों को एकीकृत करता है। निम्नलिखित उत्पाद का विस्तृत परिचय हैTXW280085C0-CTP:
उत्पाद की जानकारी
- डिस्प्ले का आकारः 2.8 इंच
- संकल्पः 240x320 पिक्सल
- डिस्प्ले टेक्नोलॉजी: IPS (इन प्लेन स्विचिंग) टेक्नोलॉजी, जो एक व्यापक देखने के कोण और रंग सटीकता प्रदान करती है
-प्रकाशः 300निट, विभिन्न प्रकाश स्थितियों में देखने के लिए उपयुक्त
- टच स्क्रीन तकनीकः क्षमतात्मक, उच्च संवेदनशीलता और सटीक स्पर्श नियंत्रण प्रदान करता है
-इंटरफेस: TFT डिस्प्ले समर्थन SPI (सीरियल पेरिफेरल इंटरफेस) और टचस्क्रीन समर्थन I2C (इंटर इंटीग्रेटेड सर्किट) इंटरफेस माइक्रोकंट्रोलर या अन्य प्रोसेसर के साथ आसान कनेक्शन के लिए
- ऑप्टिकल बॉन्डिंगः टच स्क्रीन और डिस्प्ले स्क्रीन को बॉन्ड करने के लिए ऑप्टिकल चिपकने का उपयोग करना, टच सटीकता और डिस्प्ले प्रभाव में सुधार करना
- मल्टी टचः आमतौर पर मल्टी टच फ़ंक्शन का समर्थन करता है, जिससे कई उंगलियों को एक साथ काम करने की अनुमति मिलती है
- स्थायित्वः क्षमता टच स्क्रीन प्रतिरोधात्मक टच स्क्रीन की तुलना में अधिक टिकाऊ होती है और भौतिक क्षति के प्रति कम संवेदनशील होती है
अनुप्रयोग परिदृश्य
औद्योगिक नियंत्रण कक्ष: औद्योगिक उपकरणों के प्रदर्शन और नियंत्रण के लिए प्रयोग किया जाता है
- चिकित्सा उपकरण: चिकित्सा उपकरण पर महत्वपूर्ण जानकारी प्रदर्शित करें
उपभोक्ता इलेक्ट्रॉनिक्स उत्पाद: जैसे स्मार्ट होम डिवाइस, हैंडहेल्ड गेम कंसोल आदि।
- कार डिस्प्ले में: वाहन के डैशबोर्ड या इंफोटेनमेंट सिस्टम के लिए प्रयोग किया जाता है
-व्यवसाय सूचना प्रणालीः जैसे कि पीओएस मशीन, सेल्फ सर्विस टर्मिनल आदि।
उत्पाद लाभ
-उच्च चमकः 300nits की चमक विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन सुनिश्चित करती है
-उच्च कंट्रास्टः आईपीएस तकनीक बेहतर कंट्रास्ट और रंग प्रदर्शन प्रदान करती है
- मल्टी टचः कैपेसिटिव टच स्क्रीन मल्टी टच का समर्थन करती है, जिससे एक सुचारू इंटरैक्टिव अनुभव प्रदान होता है
ऑप्टिकल बॉन्डिंग: प्रदर्शन प्रभाव और स्पर्श सटीकता को बढ़ाता है।
संक्षेप में, ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले उच्च चमक, उच्च कंट्रास्ट और मल्टी टच सुविधाओं को जोड़ती है,इसे विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त बनाना और उत्कृष्ट उपयोगकर्ता बातचीत अनुभव प्रदान करना.
विशेषताएं
| पद | विनिर्देश | इकाई |
| स्क्रीन का आकार | 2.8 इंच | विकर्ण |
| पिक्सेल की संख्या | 240RGB ((H) x320 ((V) | पिक्सेल |
| प्रदर्शन क्षेत्र | 43.20 ((H) x57.60 ((V) | मिमी |
| पिक्सेल पिच | 0.180 ((H) x0.180 ((V) | मिमी |
| रूपरेखा आयाम |
54 गुना 74.9 गुना 3.55 |
मिमी |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | ― |
| प्रदर्शन मोड | आम तौर पर काला | ― |
| देखने की दिशा (आँखा) | सभी | ― |
| रंग प्रदर्शित करें | 262K | ― |
| प्रकाशकता ((cd/m2) | 300 | निट |
| कंट्रास्ट अनुपात | 1200:1 | ― |
| इंटरफेस |
एमसीयू 8/16 बीआईटी |
|
| बैक लाइट | एलईडी साइड लाइट प्रकार | ― |
| ड्राइव आईसी | ST7789V | |
| ऑपरेशन तापमान | -20~70 | °C |
| भंडारण तापमान | -30~80 | °C |
| टचस्क्रीन | क्षमता टच स्क्रीन | |
| टचस्क्रीन इंटरफ़ेस | I2C | |
| टीएफटी+सीटीपी का संयोजन | ऑप्टिकल बॉन्डिंग |
रूपरेखा
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -10 | +60 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -20 | +70 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -10 | +60 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -20 | +70 | °C |
| आर्द्रता | आरएच | - | 90 | % |
एलसीएमपिन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | वीडीडी | पीओवर सप्लाई 2.5V~3.3V |
| 2 | आईओवीसीसी | I/O के लिए पावर सप्लाई |
| 3 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 4 | सीएस | चिप चयन संकेत इनपुट पी |
| 5 | आरएस | डेटा/कमांड चयन पिन. |
| 6 | WR | स्ट्रोब सिग्नल लिखें. |
| 7 | आर एंड डी | स्ट्रोब सिग्नल पढ़ें। |
| 8 | जीएनडी | जमीन पर। |
| 9 | आईएम0 | |
| 10 | NC | NC |
| 11 से 26 | डीबी0-डीबी15 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| २७-२८ | NC | NC |
| 29 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 30~33 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 34 | जीएनडी | जमीन पर। |
| 35 | एक्सएल | बाईं ओर टच पैनल निर्देशांक |
| 36 | एक्सआर | दाईं ओर टच पैनल निर्देशांक |
| 37 | YU | ऊपर में टच पैनल निर्देशांक |
| 38 | YD | डाउन में टच पैनल निर्देशांक |
| 39 | NC | NC |
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +70°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -20°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +60°C / 96H | |
| 4 | कम तीव्रता | -10°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थिर अवस्था, -10°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र |

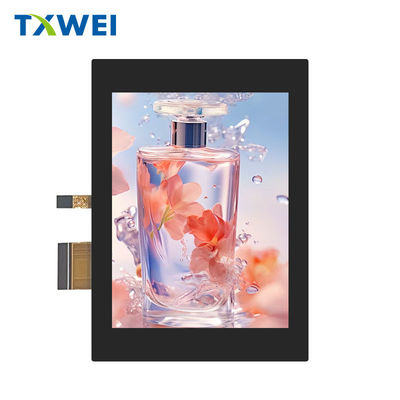

उत्पाद छवि
उत्पादन उपकरण
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
