| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
2.8 इंच टीएफटी एलसीडी 240x320 के साथएसपीआई/एमसीयू/आरजीबीइंटरफेस और ST7789V IC TFT एलसीडी डिस्प्ले स्क्रीन
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 2.8 ¢ टीएफटी
2. संकल्पः 240x320
3देखने का कोण: 12 बजे
4. रूपरेखा आयाम:50 गुना 69.2 गुना 2.4मिमी
5ड्राइवर आईसीः ST7789V
6. इंटरफ़ेस प्रकारःएसपीआई/एमसीयू/आरजीबी
7. टच पैनलः टच पैनल के बिना ((अनुकूलन योग्य)
8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
| उत्पाद: | 2.8 इंच टीएफटी | टच स्क्रीनः | बिना टीपी ((अनुकूलन योग्य) |
|---|---|---|---|
| संकल्पः | 240x320 | देखने की दिशा: | बारह बजे |
| इंटरफ़ेसः | एसपीआई/एमसीयू/आरजीबी | पिन संख्याः | पचास पिन |
| कनेक्शनः | प्लगिंग (अनुकूलित) | सतह चमकः | 400 Cd/m2 |
| परिचालन तापमानः | -20°C से +70°C | अनुपालन: | CE & FCC & RoHS अनुरूप |
ग्राहक सेवा
1हमारे ग्राहक के साथ आधिकारिक अनुबंध पर हस्ताक्षर करने से पहले हम ग्राहक परियोजना की जानकारी के आधार पर विश्लेषण करने और पेशेवर समाधान प्रदान करने में मदद करेंगे और इष्टतम समाधान के साथ आएंगे।
2हमारे उत्पादों या कीमत से संबंधित आपकी पूछताछ का उत्तर 24 घंटों में दिया जाएगा।
3हमारे ग्राहक उत्पादन प्रक्रिया को सूचित करते रहें और यदि आवश्यक हो तो कारखाने में गुणवत्ता जांच की व्यवस्था करने में मदद करें।
4वितरण के बाद हमारे एलसीडी डिस्प्ले के लिए एक वर्ष की वारंटी. सभी दोषों को वारंटी अवधि के भीतर वापस किया जा सकता है और प्रतिस्थापित किया जा सकता है.
5खरीदार डिलीवरी से पहले मुफ्त प्रशिक्षण के लिए हमारे कारखाने में तकनीशियन भेज सकता है।
6. हम ग्राहकों के लिए मूल्य सृजन पर ध्यान केंद्रित कर रहे हैं. आवश्यक तकनीकी या वाणिज्यिक सहायता के लिए, हम कॉन्-कॉल बैठक, ऑनलाइन तकनीकी सेवा, या साइट पर स्थानीय सहायता की व्यवस्था करेंगे,आदि ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए.
2.8" इंच टच एलसीडी मॉड्यूल
एलसीएमपिन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | जीएनडी | पावर ग्राउंड |
| 2 | एक्सआर | दाईं ओर टच पैनल निर्देशांक |
| 3 | YD | डाउन में टच पैनल निर्देशांक |
| 4 | एक्सएल | बाईं ओर टच पैनल निर्देशांक |
| 5 | YU | ऊपर में टच पैनल निर्देशांक |
| 6~7 | आईओवीसीसी(1.8V) | I/O वोल्टेज (VDDI से DGND): 1.65V ~ 3.3V |
| 8~9 | वीडीडी(2.8V) | बिजली की आपूर्ति 2.5V ~ 3.3V |
| 10 | आईएम2 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 11 | आईएम1 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 12 | IM0 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 13 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 14 | सीएसएक्स | चिप चयन संकेत |
| 15 | आरएस/एससीएल | डेटा/कमांड चयन पिन. |
| 16 | WR/RS | स्ट्रोब सिग्नल लिखें. |
| 17 | आर एंड डी | बढ़ते किनारे पर डेटा पढ़ें। |
| 18 | VSYNC | ऊर्ध्वाधर सिंक्रनाइज़ेशन आरजीबी आई/एफ में सिग्नल। |
| 19 | HSYNC |
क्षैतिज सिंक्रनाइज़ेशन आरजीबी आई/एफ में संकेत |
| 20 | सक्षम | आरजीबी आई/एफ मोड 1 में डेटा सक्षम सिग्नल |
| 21 | पीसीएलके |
आरजीबी आई/एफ में पिक्सेल घड़ी संकेत |
| 22 | एसडीए |
एसपीआई इंटरफ़ेस इनपुट पिन |
| 23 से 40 | DB0~DB17 | आरजीबी इंटरफ़ेस या एमसीयू समानांतर इंटरफ़ेस डेटा बस। |
| 41 | एसडीओ | एसपीआई इंटरफ़ेस आउटपुट पिन. |
| 42 | जीएनडी | पावर ग्राउंड |
| 43 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ |
| 44~49 | एलईडीके1~LEDK6 | पावर सप्लाई- बैकलाइट कैथोड के लिए |
| 50 | जीएनडी | पावर ग्राउंड |

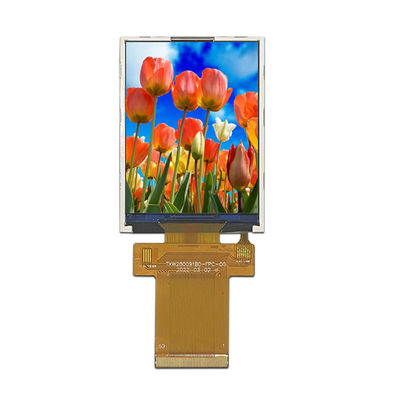

2.8" इंच टच एलसीडी मॉड्यूल वास्तविक उत्पाद छवि
खोज कीवर्डः tft 2.8", 2.8 tft lcd, 2.8" tft lcd, 2.8 इंच tft lcd, tft lcd 2.8, 2.8 इंच टीएफटी डिस्प्ले, 2.8 इंच टीएफटी डिस्प्ले, 2.8 इंच टीएफटी डिस्प्ले, 2.8 इंच टीएफटी डिस्प्ले, 2.8 इंच टीएफटी डिस्प्ले, 2.8 इंच टीएफटी एलसीडी डिस्प्ले, 2.8 इंच टीएफटी स्क्रीन, 2.8 इंच टीएफटी स्क्रीन, 2.8 इंच टीएफटी स्क्रीन, 2.8 इंच टीएफटी स्क्रीन, 2.8 इंच टीएफटी स्क्रीन,2.8 इंच टीएफटी एलसीडी स्क्रीन
