| एमओक्यू: | 1 |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| आपूर्ति क्षमता: | 10000pcs |

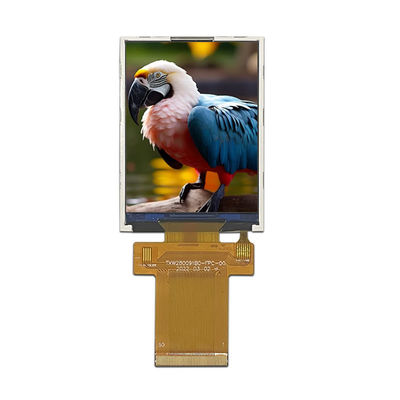

टीएफटी एलसीडी डिस्प्ले मॉड्यूल 2.8 "इंच 240x320 आरजीबी एमसीयू आरटीपी उत्पाद परिचय के साथ एसपीआई इंटरफ़ेस
| उत्पाद: | 2.8 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 240*320 |
| ड्राइवर आईसीः |
ST7789V |
| देखने की दिशा: | 12:00 |
| पिन संख्याः | पचास पिन |
| सतह चमकः | 400 Cd/m2 |
| एलईडी जीवनकालः | 30,000 घंटे |
| टच स्क्रीनः | बिनाटच पैनल |
| कवर ग्लास आयामः | अनुकूलन योग्य |
| इंटरफ़ेसः | एमसीयू 8/16/18बिट आरजीबी 16/18बिट 3/4 लाइन एसपीआई |
| कनेक्शनः | सोल्डरिंग |
| अनुपालन: | CE&FCC & RoHS अनुरूप |
टीएफटी एलसीडी डिस्प्ले मॉड्यूल 2.8 "इंच 240x320 आरजीबी एमसीयू एसपीआई इंटरफ़ेसउत्पाद चित्र
एलसीएमपिन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | जीएनडी | पावर ग्राउंड |
| 2 | एक्सआर | दाईं ओर टच पैनल निर्देशांक |
| 3 | YD | डाउन में टच पैनल निर्देशांक |
| 4 | एक्सएल | बाईं ओर टच पैनल निर्देशांक |
| 5 | YU | ऊपर में टच पैनल निर्देशांक |
| 6~7 | आईओवीसीसी(1.8V) | I/O वोल्टेज (VDDI से DGND): 1.65V ~ 3.3V |
| 8~9 | वीडीडी(2.8V) | बिजली की आपूर्ति 2.5V ~ 3.3V |
| 10 | आईएम2 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 11 | आईएम1 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 12 | IM0 | एमसीयू इंटरफ़ेस मोड का चयन करें |
| 13 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 14 | सीएसएक्स | चिप चयन संकेत |
| 15 | आरएस/एससीएल | डेटा/कमांड चयन पिन. |
| 16 | WR/RS | स्ट्रोब सिग्नल लिखें. |
| 17 | आर एंड डी | बढ़ते किनारे पर डेटा पढ़ें। |
| 18 | VSYNC | ऊर्ध्वाधर सिंक्रनाइज़ेशन आरजीबी आई/एफ में सिग्नल। |
| 19 | HSYNC |
क्षैतिज सिंक्रनाइज़ेशन आरजीबी आई/एफ में संकेत |
| 20 | सक्षम | आरजीबी आई/एफ मोड 1 में डेटा सक्षम सिग्नल |
| 21 | पीसीएलके |
आरजीबी आई/एफ में पिक्सेल घड़ी संकेत |
| 22 | एसडीए |
एसपीआई इंटरफ़ेस इनपुट पिन |
| 23 से 40 | DB0~DB17 | आरजीबी इंटरफ़ेस या एमसीयू समानांतर इंटरफ़ेस डेटा बस। |
| 41 | एसडीओ | एसपीआई इंटरफ़ेस आउटपुट पिन. |
| 42 | जीएनडी | पावर ग्राउंड |
| 43 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ |
| 44~49 | एलईडीके1~LEDK6 | पावर सप्लाई- बैकलाइट कैथोड के लिए |
| 50 | जीएनडी | पावर ग्राउंड |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम 6 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 2.8 | - | 3.2 | वी | - |
| आगे की धारा | मैंF | -- | 120 | - | mA | - |
| चमक (एलसीडी के साथ) | Lv | टीबीडी | -- | cd/m2 | - | |
| एलईडी जीवन काल | नहीं | ---- | 30,000 | -- | घन्टा | नोट 1 |
नोटः
एलईडी जीवन काल को मॉड्यूल की चमक में 50% तक की कमी के रूप में परिभाषित किया गया है।Lएलईडी का जीवनकाल कम हो सकता है यदि आपL25mA/LED से अधिक है।
टीएफटी एलसीडी डिस्प्ले मॉड्यूल 2.8 "इंच 240x320 आरजीबी एमसीयू एसपीआई इंटरफ़ेसपीroduct छवियाँ
कारखाना
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
तियान सियानवेई टेक्नोलॉजी चीन स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है।तियान सियानवेई छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है, जैसे कि 0.96",1.28", 177, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" और 32" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) आदिइस वेबसाइट पर 200 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं; इसके अलावा, लगभग प्रत्येक आइटम ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक आइटमों से व्युत्पन्न करने के लिए स्वीकार्य है।
तियान सियानवेई टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पढ़ने योग्य डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।तियान सियानवेई टीएफटी एलसीडी डिस्प्ले विभिन्न रिज़ॉल्यूशन के साथ-साथ टच स्क्रीन वैकल्पिक प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफेस उपलब्ध हैं।तियान Xianwei TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
