| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
2.8 इंच TFT एलसीडी QVGA 240x320 ST7789V आईसी के साथएमसीयू/एसपीआई/आरजीबीइंटरफ़ेस टीएफटी एलसीडी डिस्प्ले मॉड्यूल
तियानज़ियानवेई TXW280102B0 एक 2.8 इंच का TN प्रकार का TFT एलसीडी डिस्प्ले है जिसका QVGA 240x320 पिक्सल का रिज़ॉल्यूशन है। इसी तरह के उत्पादों में यह एक बहुत ही लागत प्रभावी एलसीडी मॉड्यूल है।
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 2.8 इंच टीएफटी
2संकल्पः 240x320 क्यूवीजीए
3देखने का कोणः 12:00
4. रूपरेखा आयाम:50 गुना 69.2 गुना 2.3मिमी
5एलसीडी ड्राइवर आईसीः ST7789V
6एलसीडी इंटरफ़ेस प्रकारः आरजीबी/एमसीयू/एसपीआई
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8टच पैनलः टच स्क्रीन के बिना (अनुकूलित)
| उत्पाद: | 2.8" टीएफटी एलसीडी | टच स्क्रीनः | टच स्क्रीन के बिना (अनुकूलन योग्य) |
|---|---|---|---|
| संकल्पः | 240x320 डॉट्स | कवर ग्लास आयामः | बिना (अनुकूलन योग्य) |
| देखने की दिशा: | 12:00 | इंटरफ़ेसः |
एमसीयू/एसपीआई/आरजीबी बीआईटी इंटरफ़ेस |
| पिन संख्याः | 40 पिन | कनेक्शनः | प्लगिंग (अनुकूलित) |
| सतह चमकः | 400 Cd/m2 ((निट्स) | एलईडी जीवनकालः | 30,000 घंटे |
| ड्राइवर आईसीः | ST7789V | अनुपालन: | CE&FCC & RoHS अनुरूप |
2.8 इंच टीएफटी एलसीडी डिस्प्ले ड्राइंग
एलसीएमपिन विवरण
| पिन नं. | प्रतीक | कार्यात्मक |
| 1 | जीएनडी | पावर ग्राउंड |
| 2 | एक्सआर | दाईं ओर टच पैनल निर्देशांक |
| 3 | YD | डाउन में टच पैनल निर्देशांक |
| 4 | एक्सएल | बाईं ओर टच पैनल निर्देशांक |
| 5 | YU | ऊपर में टच पैनल निर्देशांक |
| 6~7 | आईओवीसीसी ((1.8V) | I/O वोल्टेज (VDDI से DGND): 1.65V ~ 3.3V |
| 8~9 | वीडीडी ((2.8V) | बिजली की आपूर्ति 2.5V ~ 3.3V |
| 10 | आईएम2 |
|
| 11 | आईएम1 | |
| 12 | IM0 | |
| 13 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 14 | सीएसएक्स | चिप चयन संकेत |
| 15 | आरएस/एससीएल | रजिस्टर चयन संकेत. |

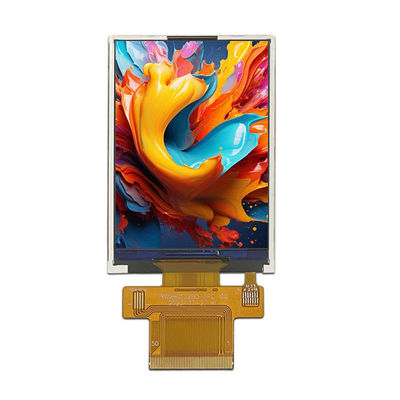

2.8 इंच टीएफटी एलसीडी डिस्प्ले वास्तविक उत्पाद छवि
हमें क्यों चुनें?
1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?Tianxianwei अपने कस्टम एलसीडी आवश्यकताओं को पूरा कर सकते हैं.
2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?तियानजियानवेई हवा और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधक और क्षमतात्मक मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
Tianxianwei ISO9001: 2015 और ISO14000 द्वारा योग्य है, जो वैश्विक बाजारों में RoHS, CE,FCC और अन्य पर्यावरण नियमों को पूरा करता है। हम विनिर्माण IQC,PQC और OQC प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण।
4दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
