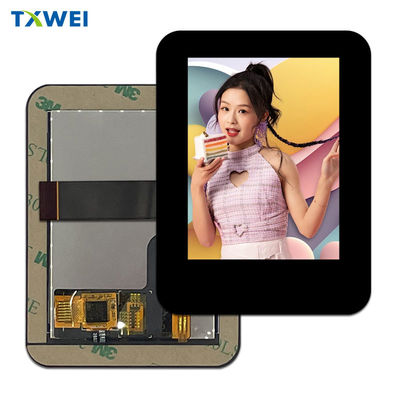

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन

उत्पादों

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन

एमओक्यू:	1
स्टैंडर्ड पैकेजिंग:	cardboard
प्रसव अवधि:	16
आपूर्ति क्षमता:	10000pcs

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

Place of Origin

Guangdong,China

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

Model Number

TXW280115B0-MT

भंडारण तापमान:

-30+80

सक्रिय क्षेत्र:

43.2*57.6

Lcm पिन n गिनती:

40पिन

आकार:

2.8 इंच

बैकलाइट करंट:

120mA

टच ड्राइवर आईसी:

GT911

परिचालन तापमान:

-20+70

प्रमुखता देना:

2.8 इंच का आईपीएस टीएफटी डिस्प्ले

400निट्स टीएफटी डिस्प्ले

ऑप्टिकल बॉन्डिंग टीएफटी डिस्प्ले

उत्पाद का वर्णन

इस आइटम के बारे में SFTO280PY-7200ACT 2.8 इंच capacitive टचस्क्रीन TFT मॉड्यूल

ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले एक ऐसा उपकरण है जिसमें उन्नत डिस्प्ले और टच टेक्नोलॉजीज को एकीकृत किया गया है।निम्नलिखित उत्पाद TXW280115B0-MT के लिए एक विस्तृत परिचय है:

उत्पाद की जानकारी
- डिस्प्ले का आकारः 2.8 इंच
- संकल्पः480*640पिक्सेल
- डिस्प्ले टेक्नोलॉजी: IPS (इन प्लेन स्विचिंग) टेक्नोलॉजी, जो एक व्यापक देखने के कोण और रंग सटीकता प्रदान करती है
-प्रकाशः 400निट, विभिन्न प्रकाश स्थितियों में देखने के लिए उपयुक्त
- टच स्क्रीन तकनीकः क्षमतात्मक, उच्च संवेदनशीलता और सटीक स्पर्श नियंत्रण प्रदान करता है
-इंटरफेस: TFT डिस्प्ले समर्थन SPI (सीरियल पेरिफेरल इंटरफेस) और टचस्क्रीन समर्थन I2C (इंटर इंटीग्रेटेड सर्किट) इंटरफेस माइक्रोकंट्रोलर या अन्य प्रोसेसर के साथ आसान कनेक्शन के लिए
- ऑप्टिकल बॉन्डिंगः टच स्क्रीन और डिस्प्ले स्क्रीन को बॉन्ड करने के लिए ऑप्टिकल चिपकने का उपयोग करना, टच सटीकता और डिस्प्ले प्रभाव में सुधार करना
- मल्टी टचः आमतौर पर मल्टी टच फ़ंक्शन का समर्थन करता है, जिससे कई उंगलियों को एक साथ काम करने की अनुमति मिलती है
- स्थायित्वः क्षमता टच स्क्रीन प्रतिरोधात्मक टच स्क्रीन की तुलना में अधिक टिकाऊ होती है और भौतिक क्षति के प्रति कम संवेदनशील होती है

अनुप्रयोग परिदृश्य

औद्योगिक नियंत्रण कक्ष: औद्योगिक उपकरणों के प्रदर्शन और नियंत्रण के लिए प्रयोग किया जाता है
- चिकित्सा उपकरण: चिकित्सा उपकरण पर महत्वपूर्ण जानकारी प्रदर्शित करें
उपभोक्ता इलेक्ट्रॉनिक्स उत्पाद: जैसे स्मार्ट होम डिवाइस, हैंडहेल्ड गेम कंसोल आदि।
- कार डिस्प्ले में: वाहन के डैशबोर्ड या इंफोटेनमेंट सिस्टम के लिए प्रयोग किया जाता है
-व्यवसाय सूचना प्रणालीः जैसे कि पीओएस मशीन, सेल्फ सर्विस टर्मिनल आदि।

उत्पाद लाभ

-उच्च चमकः 400nits की चमक विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन सुनिश्चित करती है
-उच्च कंट्रास्टः आईपीएस तकनीक बेहतर कंट्रास्ट और रंग प्रदर्शन प्रदान करती है
- मल्टी टचः कैपेसिटिव टच स्क्रीन मल्टी टच का समर्थन करती है, जिससे एक सुचारू इंटरैक्टिव अनुभव प्रदान होता है
ऑप्टिकल बॉन्डिंग: प्रदर्शन प्रभाव और स्पर्श सटीकता को बढ़ाता है।

संक्षेप में, ऑप्टिकल बॉन्ड कैपेसिटिव टच 2.8-इंच IPS TFT डिस्प्ले उच्च चमक, उच्च कंट्रास्ट और मल्टी टच सुविधाओं को जोड़ती है,इसे विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त बनाना और उत्कृष्ट उपयोगकर्ता बातचीत अनुभव प्रदान करना.

विशेषताएं

पद	विनिर्देश	इकाई
स्क्रीन का आकार	2.8 इंच	विकर्ण
पिक्सेल की संख्या	480*3RGB ((H) X640 ((V)	पिक्सेल
प्रदर्शन क्षेत्र	43.20 ((H) x57.60 ((V)	मिमी
पिक्सेल पिच	0.180 ((H) x0.180 ((V)	मिमी
रूपरेखा आयाम	46.966.52.35	मिमी
पिक्सेल व्यवस्था	आरजीबी ऊर्ध्वाधर पट्टी	―
प्रदर्शन मोड	आम तौर पर काला	―
देखने की दिशा (आँखा)	सभी	―
रंग प्रदर्शित करें	262K	―
प्रकाशकता ((cd/m2)	400	निट
टच ड्राइवर आईसी	GT911	―
इंटरफेस	एमआईपीआई
बैक लाइट	एलईडी साइड लाइट प्रकार	―
ड्राइव आईसी	ST7701S
ऑपरेशन तापमान	-20~70	°C
भंडारण तापमान	-30~80	°C
टचस्क्रीन	क्षमता टच स्क्रीन
टचस्क्रीन इंटरफ़ेस	I2C
टीएफटी+सीटीपी का संयोजन	ऑप्टिकल बॉन्डिंग

रूपरेखा

एविलुप्तएमअक्षांशआरआंगन

विशेषताएं	प्रतीक	मिनट.	मैक्स.	इकाई
एलसीएम ऑपरेटिंग तापमान	टी_{ओपीआर}	-20	+70	°C
एलसीएम भंडारण तापमान	टी_{एसटीजी}	-30	+80	°C
टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{ओपीआर}	-20	+70	°C
टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच)	टी_{एसटीजी}	-30	+80	°C
आर्द्रता	आरएच	-	90	%

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	कार्यात्मक
1	जीएनडी	पावर ग्राउंड
2	D0N	कम वोल्टेज अंतर डेटा 0 संकेत की नकारात्मक ध्रुवीयता
3	डी0पी	निम्न वोल्टेज अंतर डेटा 0 संकेत की सकारात्मक ध्रुवीयता
4	जीएनडी	पावर ग्राउंड
5	D1N	निम्न वोल्टेज अंतर डेटा 1 संकेत की नकारात्मक ध्रुवीयता
6	डी1पी	निम्न वोल्टेज अंतर डेटा 1 संकेत की सकारात्मक ध्रुवीयता
7	जीएनडी	पावर ग्राउंड
8	CLKN	कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता
9	CLKP	कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता
10	जीएनडी	पावर ग्राउंड
11	रीसेट करें	सिग्नल इनपुट टर्मिनल रीसेट करें.
12	टीई	फाड़ प्रभाव के लिए फ्रेम सिर पल्स.
13	NC	कोई कनेक्शन नहीं।
14	आईओवीसीसी	I/O के लिए पावर सप्लाई
15	वीसीआई	एलसीडी के लिए बिजली की आपूर्ति।
16	CTP_VDD	टच पैनल बिजली की आपूर्ति 2.8~3.3V
17	CTP_SDA	टच पैनल I2C डेटा
18	CTP_SCL	टच पैनल I2C घड़ी
19	CTP_INT	टच पैनल बाधित आउटपुट
20	CTP_RST	टच पैनल रीसेट करें
21	एलईडीके	बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति।
22	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।

ऑप्टिकल विनिर्देश

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन 2

उत्पाद छवि

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन 3

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन 4

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन 5

सुविधाएँ और प्रमाणपत्र

2ऑप्टिकल बॉन्डिंग के साथ.8 इंच का IPS TFT डिस्प्ले 400nits SPI IIC इंटरफेस टच स्क्रीन 6
