| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
चीन फैक्टरी 3.0 इंच क्यूवीजीए एलसीडी टीएफटी डिस्प्लेST7701S/GC9503V 360*640स्क्रीन
3.0 "इंच क्यूवीजीएT7701S/GC9503Vटीएफटी एलसीडी

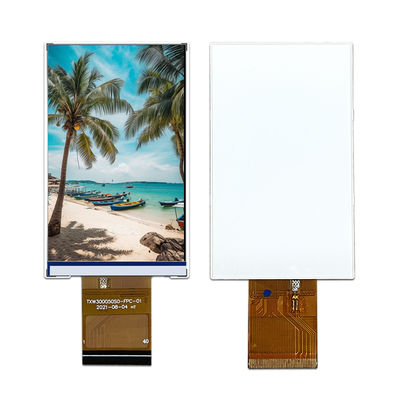

तियानज़ियानवेई TXW300050S0 एक 3 इंच का टीएन प्रकार का टीएफटी एलसीडी डिस्प्ले है जिसका रिज़ॉल्यूशन QVGA 360 * 640 पिक्सल है। इसी तरह के उत्पादों में यह एक बहुत ही लागत प्रभावी एलसीडी मॉड्यूल है।
| उत्पाद: | 30.0 इंच की टीएफटी स्क्रीन | संकल्पः |
360*640 |
|---|---|---|---|
| टच स्क्रीनः | टच स्क्रीन के बिना (वैकल्पिक) | कवर ग्लास आयामः | अनुकूलित किया जाना |
| देखने की दिशा: | 12:00 | ड्राइवर आईसीः |
आरजीबी 16/एमपीआई |
|
बैकलाइट का प्रवाहः |
36.72 * 65.28 |
कनेक्शनः | प्लगिंग (अनुकूलित) |
| पिन संख्याः | 40 पिन | सतह चमकः | 350 सीडी/एम2 ((निट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE&FCC & RoHS अनुरूप |
3.0 इंच टीएफटी एलसीडी डिस्प्ले ड्राइंग
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -10 | +60 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -20 | +70 | °C |
| आर्द्रता | आरएच | -- | 90 |
% |
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमकार्यात्मक |
| 1 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 2 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 3 | वीसीसी 3.3V | एलसीडी के लिए बिजली की आपूर्ति। |
| 4 | जीएनडी | पावर ग्राउंड |
| 5 | D0N | कम वोल्टेज अंतर डेटा 0 संकेत की नकारात्मक ध्रुवीयता |
| 6 | डी0पी | निम्न वोल्टेज अंतर डेटा 0 संकेत की सकारात्मक ध्रुवीयता |
| 7 | जीएनडी | पावर ग्राउंड |
| 8 | CLKN | कम वोल्टेज अंतर घड़ी संकेत की नकारात्मक ध्रुवीयता |
| 9 | CLKP | कम वोल्टेज अंतर घड़ी संकेत की सकारात्मक ध्रुवीयता |
| 10 | जीएनडी | पावर ग्राउंड |
| 11 | D1N | निम्न वोल्टेज अंतर डेटा की नकारात्मक ध्रुवीयता1संकेत |
| 12 | डी1पी | निम्न वोल्टेज अंतर डेटा की सकारात्मक ध्रुवीयता1संकेत |
| 13 | जीएनडी | पावर ग्राउंड |
| 14 | VSYNC | आरजीबी इंटरफ़ेस संचालन के लिए ऊर्ध्वाधर (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल। |
| 15 | HSYNC | आरजीबी इंटरफ़ेस संचालन के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल। |
| 16 | DOTCLK | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। |
| 17 | DE | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
| 18 | आर0 | लाल रंग के आंकड़े |
| 19 | आर1 | लाल रंग के आंकड़े |
| 20 | आर2 | लाल रंग के आंकड़े |
| 21 | आर3 | लाल रंग के आंकड़े |
| 22 | आर4 | लाल रंग के आंकड़े |
| 23 | जी0 | हरी जानकारी |
| 24 | जी1 | हरी जानकारी |
| 25 | जी2 | हरी जानकारी |
| 26 | जी3 | हरी जानकारी |
| 27 | जी4 | हरी जानकारी |
| 28 | जी5 | हरी जानकारी |
| 29 | बी0 | नीला डेटा |
| 30 | बी1 | नीला डेटा |
| 31 | बी2 | नीला डेटा |
| 32 | बी3 | नीला डेटा |
| 33 | बी4 | नीला डेटा |
| 34 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 35 | सीएस | चिप चयन संकेत पिन। |
| 36 | एससीएल | सीरियल घड़ी सिग्नल. |
| 37 | एसडीए | सीरियल डेटा इनपुट/आउटपुट पिन। |
| 38 | जीएनडी | पावर ग्राउंड |
| 39 | वीसीसी 3.3V | एलसीडी के लिए बिजली की आपूर्ति। |
| 40 | वीसीसी 3.3V | एलसीडी के लिए बिजली की आपूर्ति। |
3.0 इंच टीएफटी एलसीडी डिस्प्ले वास्तविक उत्पाद प्रदर्शन
खोज कीवर्डः tft 3.0", 3.0 tft lcd, 3.0" tft lcd, 3.0 इंच tft lcd, tft lcd 3.0,3.0 टीएफटी डिस्प्ले, 3.0 "टीएफटी डिस्प्ले,3.0 इंच टीएफटी डिस्प्ले, टीएफटी डिस्प्ले 3.0 इंच, टीएफटी डिस्प्ले 3.0", 3.0 इंच टीएफटी एलसीडी डिस्प्ले, 3.0" टीएफटी स्क्रीन, 3.0 इंच टीएफटी स्क्रीन, टीएफटी स्क्रीन 3.0 इंच, टीएफटी स्क्रीन 3.0", 3.0 इंच टीएफटी एलसीडी स्क्रीन
