| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
एमआईपीआई3.5 इंच टीएफटी एलसीडी, 3.5 "480*800एचवीजीए एलसीडी डिस्प्ले विवरण
तियानक्सियनवेई TXW350116B0 एक TFT एलसीडी मॉड्यूल है जिसका विकर्ण आकार 3.5 इंच और HVGA 480 * 800 पिक्सल का रिज़ॉल्यूशन है।
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 3.5 ′′ टीएफटी
2. संकल्पः480*800
3देखने का कोण: 12 बजे
4. रूपरेखा आयाम:51.32*86.61*3.5मिमी
5ड्राइवर आईसीःST7701SN
6. इंटरफ़ेस प्रकारःएमआईपीआई 2 लेन
7. टच पैनलः प्रतिरोधक टच पैनल के साथ या बिना वैकल्पिक
8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
उत्पाद की विशेषताएंः
TXW350116B0 एक 3.5 इंच का विकर्ण आकार, 480 * 3RGB (H) X800 (V) पूर्ण रंग TFT एलसीडी डिस्प्ले है।
यह मॉड्यूल MIPI 2 LANE इंटरफेस का समर्थन करता है। TXW350116B0 मॉडल का मॉड्यूल आकार 51.32 * 86.61 * 3.5 मिमी है, जिसका प्रभावी क्षेत्रफल 45.36 * 75.6 मिमी है;
TXW350116B0 और ST7701SN नियंत्रक मॉड्यूल पर एकीकृत हैं, जिसमें 19.6V से 22.4V तक की तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज है।
-20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है; इसका भंडारण तापमान सीमा -30 °C से +80 °C है।
TXW350116B0 एक ऊर्ध्वाधर मोड एलसीडी मॉड्यूल है जिसकी चमक 350cd/m2 है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
यह 3.5 इंच का टीएफटी एलसीडी मॉड्यूल बुद्धिमान रोबोट आंखों, हैंडहेल्ड पीडीए उपकरणों, एक्सेस कंट्रोल और सुरक्षा डिस्प्ले, बुद्धिमान स्विच डिस्प्ले, चिकित्सा उपकरण डिस्प्ले के लिए उपयुक्त है।घरेलू उपकरणों के डिस्प्ले, औद्योगिक उपकरण प्रदर्शन आदि।
| उत्पाद: | 3.5 इंच की टीएफटी एलसीडी स्क्रीन | टच स्क्रीनः | प्रतिरोधक टच पैनल के साथ या बिना |
|---|---|---|---|
| संकल्पः |
480*800 डॉट्स |
देखने की दिशा: | 12:00 |
| इंटरफ़ेसः |
एमआईपीआई 2 लेन |
पिन संख्याः | 24 पिन |
| कनेक्शनः | प्लगिंग (अनुकूलित) | सतह चमकः | 350cd/m2 (नीट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE&FCC & RoHS अनुरूप |
3.5 इंच टीएफटी एलसीडी, 3.5 "480*800 एचवीजीए एलसीडी डिस्प्ले ड्राइंग
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | विवरण |
| 1 | वीडीडी ((2.8V) | एनालॉग पावर सप्लाई (वीसीआई):2.5V से 3.3V तक |
| 2 | आईओवीसीसी(1.8V) | एनालॉग पावर सप्लाई (वीसीआई):1.65V से 3.3V तक |
| 3 | NC | कोई कनेक्शन नहीं। |
| 4 | रीसेट करें(1.8V) | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 5 | टीई | फाड़ने प्रभाव आउटपुट पिन MCU फ्रेम लेखन को सिंक्रनाइज़ करने के लिए प्रयोग किया जाता है, |
| 6 | NC | कोई कनेक्शन नहीं। |
| 7 | एलईडीक | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 8 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 9 | जीएनडी | पावर ग्राउंड |
| 10 | D0N | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 11 | D0P | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 12 | जीएनडी | पावर ग्राउंड |
| 13 | CLKएन | उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट पिन |
| 14 | CLKपी | उच्च गति इंटरफ़ेस घड़ी अंतर संकेत इनपुट पिन |
| 15 | जीएनडी | पावर ग्राउंड |
| 16 | D1एन | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 17 | D1पी | उच्च गति इंटरफ़ेस डेटा अंतर संकेत इनपुट/आउटपुट पिन |
| 18 | जीएनडी | पावर ग्राउंड |
| 19 | NC | कोई कनेक्शन नहीं। |
| 20 | NC | कोई कनेक्शन नहीं। |
| 21 | जीएनडी | पावर ग्राउंड |
| 22 | NC | कोई कनेक्शन नहीं। |
| 23 | NC | कोई कनेक्शन नहीं। |
| 24 | जीएनडी | पावर ग्राउंड |
ऑप्टिकल विशेषताएं

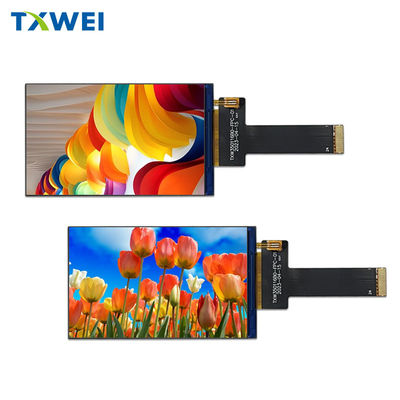

3.5 इंच टीएफटी एलसीडी, 3.5 "480*800 एचवीजीए एलसीडी डिस्प्ले वास्तविक उत्पाद छवि
खोज कीवर्डः tft 3.5, 3.5 इंच का एलसीडी, 3.5 इंच का एलसीडी, 3.5 इंच का एलसीडी, 3.5, 3.5 टीएफटी डिस्प्ले, 3.5 "टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, टीएफटी डिस्प्ले 3.5, टीएफटी डिस्प्ले 3.5", 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, टीएफटी स्क्रीन 3.5, टीएफटी स्क्रीन 3.5 इंच, टीएफटी स्क्रीन 3.5 ", आईएलआई 9488,एमआईपीआई3.5 इंच,एमआईपीआई3.5 इंच टीएफटी,एमआईपीआई3.5 इंच स्क्रीन, 3.5 पोर्ट्रेट एलसीडी, 3.5 पोर्ट्रेट प्रकार टीएफटी, 3.5 पोर्ट्रेट टीएफटी स्क्रीन
