पीसीएपी के साथ उच्च चमक आईपीएस 10.1 इंच आरजीबी टीएफटी डिस्प्ले 1024x600 विवरण
TXW100076B0-XL एक 10.1 इंच का आरजीबी इंटरफ़ेस उच्च चमक 1024 x 600 IPS TFT-LCD मॉड्यूल है जिसमें एक प्रोजेक्टेड कैपेसिटिव टच स्क्रीन (PCAP) है।यह टीएफटी मॉड्यूल आईपीएस तकनीक को अपनाता है और इसमें बाएं से चौड़े देखने के कोण के फायदे हैं: 85/दाएंः 85/ऊपरः 85/नीचेः 85 डिग्री (सामान्य) और उच्च चमक 700 निट्स (सामान्य मूल्य) है। यदि ग्राहक को अधिक चमक की आवश्यकता है, तो कृपया हमारे बिक्री कर्मचारियों से संपर्क करें।
| उत्पाद: | 10.1" इंच का टीएफटी एलसीडी | संकल्पः | 1024x600 डॉट्स |
|---|---|---|---|
| टच स्क्रीनः | सीटीपी के साथ | कवर ग्लास आयामः | अनुकूलन योग्य |
| रूपरेखा आयामः |
252*150*6.5 मिमी |
देखने की दिशा: | सभी देखने के कोण (85/85/85/85) |
| इंटरफ़ेसः | आरजीबी | पिन संख्याः | पचास पिन |
| कनेक्शनः | प्लगिंग | सतह चमकः | 700 सीडी/एम2 ((निट्स) |
| एलईडी जीवनकालः | 30,000 घंटे | अनुपालन: | CE FCC और RoHS अनुरूप |
पीसीएपी के साथ उच्च चमक आईपीएस 10.1 इंच आरजीबी टीएफटी डिस्प्ले 1024x600 चित्रण
एविलुप्तएमअक्षांशआरआंगन
| विशेषताएं | प्रतीक | मिनट. | मैक्स. | इकाई |
| एलसीएम ऑपरेटिंग तापमान | टीओपीआर | -20 | +70 | °C |
| एलसीएम भंडारण तापमान | टीएसटीजी | -30 | +80 | °C |
| टीपी ऑपरेटिंग तापमान और आर्द्रता (20% ~ 90% आरएच) | टीओपीआर | -20 | +70 | °C |
| टीपी एसएसस्टोरेज तापमान और आर्द्रता (20% ~ 90% आरएच) | टीएसटीजी | -30 | +80 | °C |
| आर्द्रता | आरएच | -- | 90 | % |
टीएफटी डीसीसीविशेषताएं
| विशेषताएं | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| टीएफटी ऑपरेशनफ्रेम दर | हर्ज | -- | 60 | -- | हर्ज | |
| डीसी/डीसी के लिए आपूर्ति वोल्टेज | वीडीडी | 3.0 | 3.3 | 3.3 | वी | |
| TFT गेट ON वोल्टेज | वीएचएच | 16.5 | 17 | 17.5 | वी | नोट 2 |
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | - सात।5 | -7 | - छह।5 | वी | नोट 2 |
| टीएफटी सामान्य वोल्टेज | वीकॉम | 3.0 | 3.3 | 4.7 | वी | नोट 1 |
| एवीडीडी | एवीडी | -- | 9.6 | -- | वी | नोट 3 |
नोट 1: फ्लिकर वैल्यू को अनुकूलित करने के लिए VCOM मान को अलग-अलग स्थिति द्वारा समायोजित किया जाना चाहिए।
नोट 2: वीजीएच और वीजीएल टीएफटी गेट के ऑपरेटिंग वोल्टेज हैं।
नोट 3: कंट्रास्ट को समायोजित करें, रंग को बड़ा और गहरा करें, और रंग को छोटा और हल्का करें।
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएम विवरण | टिप्पणियाँ |
| 1 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ | |
| 2 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ | |
| 3 | एलईडीके | पावर सप्लाई- बैकलाइट कैथोड के लिए | |
| 4 | एलईडीके | पावर सप्लाई- बैकलाइट कैथोड के लिए | |
| 5 | जीएनडी |
पावर ग्राउंड |
|
| 6 | वीसीओएम |
सामान्य वोल्टेज |
|
| 7 | डीवीडी |
डिजिटल सर्किट के लिए पावर 3.3V |
|
| 8 | मोड |
DE/SYNC मोड चुनें. MODE=H:DE मोड;MODE=L:SYNC मोड |
|
| 9 | DE | आरजीबी आई/एफ मोड 1 में डेटा सक्षम संकेत | |
| 10 | वीएस | आरजीबी आई/एफ में सिग्नल | |
| 11 | एचएस | क्षैतिज समक्रमण आरजीबी आई/एफ में संकेत | |
| 12 | B7 | नीला डेटा | |
| 13 | B6 | नीला डेटा | |
| 14 | बी5 | नीला डेटा | |
| 15 | B4 | नीला डेटा | |
| 16 | B3 | नीला डेटा | |
| 17 | बी2 | नीला डेटा | |
| 18 | बी1 | नीला डेटा | |
| 19 | B0 | नीला डेटा | |
| 20 | जी-7 | हरी जानकारी | |
| 21 | G6 | हरी जानकारी | |
| 22 | G5 | हरी जानकारी | |
| 23 | G4 | हरी जानकारी | |
| 24 | G3 | हरी जानकारी | |
| 25 | G2 | हरी जानकारी | |
| 26 | G1 | हरी जानकारी | |
| 27 | G0 | हरी जानकारी | |
| 28 | R7 | लाल रंग के आंकड़े | |
| 29 | R6 | लाल रंग के आंकड़े | |
| 30 | R5 | लाल रंग के आंकड़े | |
| 31 | आर4 | लाल रंग के आंकड़े | |
| 32 | R3 | लाल रंग के आंकड़े | |
| 33 | आर2 | लाल रंग के आंकड़े | |
| 34 | आर1 | लाल रंग के आंकड़े | |
| 35 | R0 | लाल रंग के आंकड़े | |
| 36 | जीएनडी | पावर ग्राउंड | |
| 37 | डीसीएलके | आरजीबी आई/एफ में पिक्सेल घड़ी संकेत | |
| 38 | जीएनडी | पावर ग्राउंड | |
| 39 | एसएचएलआर |
स्रोत आउटपुट शिफ्ट क्षैतिज दिशा का चयन करेंः ?? H : S[1]->S[2]->...->S[1920] (डिफ़ॉल्ट) L: S[1920]->S[1919]->...->S[1] |
|
| 40 | यूपीडीएन |
गेट आउटपुट शिफ्ट ऊर्ध्वाधर दिशा का चयन करेंः H: ऊपर से नीचे तक स्कैन करें नीचे से ऊपर की ओर स्कैन करें |
|
| 41 | वीएचएच |
गेट ऑन वोल्टेज |
|
| 42 | वीजीएल |
गेट ऑफ वोल्टेज |
|
| 43 | एवीडीडी |
एनालॉग सर्किट के लिए शक्ति |
|
| 44 | रीसेट करें |
वैश्विक आरक्षण |
|
| 45 | NC |
कोई संबंध नहीं |
|
| 46 | वीसीओएम |
सामान्य वोल्टेज |
|
| 47 | डीआईटीएचबी |
डिथरिंग फ़ंक्शन. डिथरिंग फ़ंक्शन. DITHER = H: आंतरिक डिथरिंग फ़ंक्शन सक्षम करें; |
|
| 48 | जीएनडी | पावर ग्राउंड | |
| 49 | NC |
कोई संबंध नहीं |
|
| 50 | NC |
कोई संबंध नहीं |

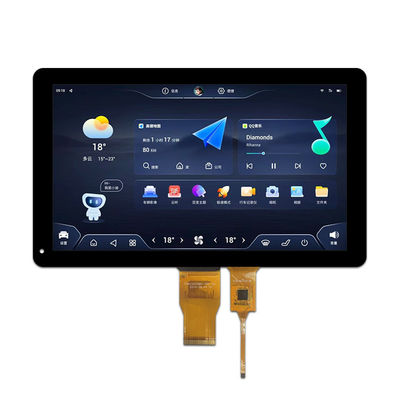

उत्पाद छवि

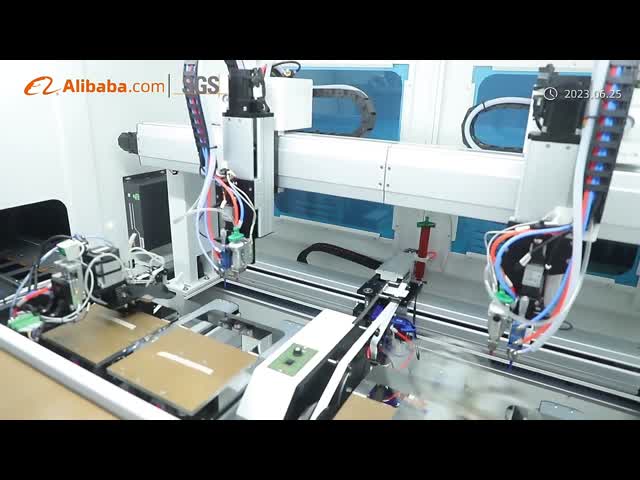

वीडियो
