| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
10.1 इंच औद्योगिक ग्रेड पीसीएपी टीएफटी डिस्प्ले एलवीडीएस 1024x600 पिक्सेल कैपेसिटिव टच स्क्रीन के साथ उत्पाद का परिचय
Tianxianwei TXW100076B0-XL PCAP TFT मॉनिटर एक 10.1 इंच की IPS फुल व्यू स्क्रीन है जिसका रिज़ॉल्यूशन 1024x600 पिक्सल है। यह औद्योगिक ग्रेड TFT एलसीडी डिस्प्ले मॉड्यूल 8-बिट आरजीबी इंटरफ़ेस का समर्थन करता है।
TXW100076B0-XL एक क्षमता टच स्क्रीन डिजाइन को अपनाता है, जिसमें सिंगल टच और मल्टी टच विकल्प उपलब्ध हैं। TFT मॉड्यूल TXW100076B0-XL की सतह चमक 700cd/m2 है।यदि आप चमक बढ़ाने के लिए चाहते हैं, कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
टीएफटी टच एलसीडी डिस्प्ले TXW100076B0-XL व्यापक रूप से कृषि मशीनरी केंद्रीय नियंत्रण स्क्रीन उपकरण प्रदर्शन, ट्रक नेविगेशन प्रदर्शन, औद्योगिक उपकरण प्रदर्शन,चिकित्सा उपकरण प्रदर्शनआदि
| उत्पाद: | 10.1 इंच पीसीएपी टीएफटी डिस्प्ले |
| संकल्पः | 1024 RGB X 600 |
| सतह चमकः | 700 सीडी/एम2 ((निट्स) |
| इंटरफ़ेसः | 8 बिट्स-आरजीबी इंटरफ़ेस |
| देखने की दिशा: | आईपीएस, सभी देखने का कोण (85/85/85/85) |
| पिन संख्याः | पचास पिन |
| रूपरेखा डिम.: |
252*150*65(मिमी) |
| सक्रिय क्षेत्रः |
222.72 गुना 125.28(मिमी) |
| एलसीडी सतह उपचारः | हार्ड कोटिंग ((3H) |
| प्रदर्शन रंगः | 16.7 एम |
| एनटीएससी अनुपातः | 50% |
| टच स्क्रीनः | संक्षारक स्पर्श पैनल (CTP) |
| टच स्क्रीन इंटरफ़ेसः | आईआईसी |
|
स्पर्श आईसी: |
GT9271 |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| अनुपालन: | CE FCC और RoHS अनुरूप |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
उत्पाद चित्र
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमविवरण | टिप्पणियाँ |
| 1 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ | |
| 2 | एलईडीए | बैकलाइट एनोड के लिए पावर सप्लाई+ | |
| 3 | एलईडीक | बिजली की आपूर्ति- बैकलाइट के लिएकैथोड | |
| 4 | एलईडीक | बिजली की आपूर्ति- बैकलाइट के लिएकैथोड | |
| 5 | जीएनडी |
पावर ग्राउंड |
|
| 6 | वीसीओएम |
सामान्य वोल्टेज |
|
| 7 | डीवीडी |
डिजिटल सर्किट के लिए शक्ति3.3V |
|
| 8 | मोड |
DE/SYNC मोड चुनें. MODE=H:DE मोड;MODE=L:SYNC मोड |
|
| 9 | DE | आरजीबी आई/एफ मोड 1 में डेटा सक्षम संकेत | |
| 10 | वीएस | आरजीबी आई/एफ में सिग्नल | |
| 11 | एचएस | क्षैतिज समक्रमण आरजीबी आई/एफ में संकेत | |
| 12 | B7 | नीला डेटा | |
| 13 | B6 | नीला डेटा | |
| 14 | बी5 | नीला डेटा | |
| 15 | B4 | नीला डेटा | |
| 16 | B3 | नीला डेटा | |
| 17 | बी2 | नीला डेटा | |
| 18 | बी1 | नीला डेटा | |
| 19 | B0 | नीला डेटा | |
| 20 | जी-7 | हरी जानकारी | |
| 21 | G6 | हरी जानकारी | |
| 22 | G5 | हरी जानकारी | |
| 23 | G4 | हरी जानकारी | |
| 24 | G3 | हरी जानकारी | |
| 25 | G2 | हरी जानकारी | |
| 26 | G1 | हरी जानकारी | |
| 27 | G0 | हरी जानकारी | |
| 28 | R7 | लाल रंग के आंकड़े | |
| 29 | R6 | लाल रंग के आंकड़े | |
| 30 | R5 | लाल रंग के आंकड़े | |
| 31 | आर4 | लाल रंग के आंकड़े | |
| 32 | R3 | लाल रंग के आंकड़े | |
| 33 | आर2 | लाल रंग के आंकड़े | |
| 34 | आर1 | लाल रंग के आंकड़े | |
| 35 | R0 | लाल रंग के आंकड़े | |
| 36 | जीएनडी | पावर ग्राउंड | |
| 37 | डीसीएलके | आरजीबी आई/एफ में पिक्सेल घड़ी संकेत | |
| 38 | जीएनडी | पावर ग्राउंड | |
| 39 | SHएलआर |
स्रोत आउटपुट शिफ्ट क्षैतिज दिशा का चयन करेंः ?? H : S[1]->S[2]->...->S[1920] (डिफ़ॉल्ट) L: S[1920]->S[1919]->...->S[1] |
|
| 40 | यूपीडीएन |
गेट आउटपुट शिफ्ट ऊर्ध्वाधर दिशा का चयन करेंः H: ऊपर से नीचे तक स्कैन करें नीचे से ऊपर की ओर स्कैन करें |
|
| 41 | वीएचएच |
गेट ऑन वोल्टेज |
|
| 42 | वीजीएल |
गेट ऑफ वोल्टेज |
|
| 43 | एवीडीडी |
एनालॉग सर्किट के लिए शक्ति |
|
| 44 | रीसेट करें |
वैश्विक आरक्षण |
|
| 45 | NC |
कोई संबंध नहीं |
|
| 46 | वीसीओएम |
सामान्य वोल्टेज |
|
| 47 | डीआईटीएचबी |
डिथरिंग फ़ंक्शन. डिथरिंग फ़ंक्शन. DITHER = H: आंतरिक डिथरिंग फ़ंक्शन सक्षम करें; |
|
| 48 | जीएनडी | पावर ग्राउंड | |
| 48 | NC |
कोई संबंध नहीं |
|
| 50 | NC |
कोई संबंध नहीं |

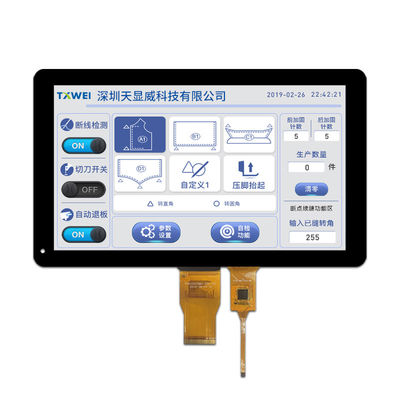

उत्पाद छवि
खोज कीवर्डःऔद्योगिक टीएफटी डिस्प्ले 10.1 इंच, पीसीएपी टीएफटी एलसीडी 10.1 इंच, पीसीएपी टीएफटी एलसीडी 10.1 इंच, टीएफटी 10.1 ", 10.1 इंच टीएफटी एलसीडी, 10.1" टीएफटी एलसीडी, 10.1 इंच टीएफटी एलसीडी, टीएफटी एलसीडी 10.1, 10.1 टीएफटी डिस्प्ले, 10.1" टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी डिस्प्ले, 10.1 इंच टीएफटी एलसीडी डिस्प्ले, 10.1" टीएफटी स्क्रीन, 10.1 इंच टीएफटी स्क्रीन, 10.1 इंच टीएफटी स्क्रीन,टीएफटी स्क्रीन 10.1", 10.1 इंच टीएफटी एलसीडी स्क्रीन, 1024x600 टीएफटी, 10.1 इंच 1024x600, 10.1 इंच आरजीबी
