अनुकूलित एमसीयू टीएफटी एलसीडी डिस्प्ले मॉड्यूल 240*320 2.4 इंच ST7789V डिस्प्ले पैनल

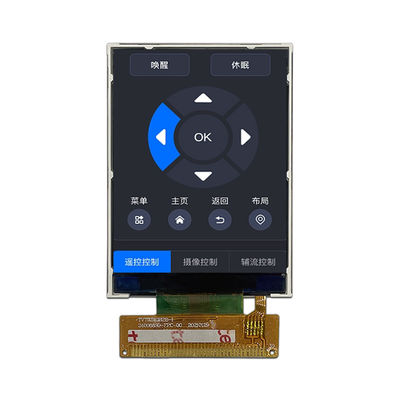

उत्पाद का नाम: TXW240088S0 2.4-इंच TFT एलसीडी मॉड्यूल

उत्पाद का अवलोकनः

TXW240088S0 एक 2.4-इंच का TFT एलसीडी मॉड्यूल है जिसे शेन्ज़ेन तियानक्सियनवेई टेक्नोलॉजी कं, लिमिटेड द्वारा डिजाइन और निर्मित किया गया है।यह मॉड्यूल अपने उच्च संकल्प के कारण विभिन्न इलेक्ट्रॉनिक उपकरणों और अनुप्रयोग परिदृश्यों के लिए उपयुक्त है, समृद्ध रंग प्रतिपादन, और उत्कृष्ट प्रदर्शन प्रदर्शन।

उत्पाद की विशेषताएंः

डिस्प्ले विनिर्देशः 240xRGBx320 पिक्सल, स्पष्ट छवि और पाठ प्रदर्शन प्रदान करते हैं।

स्थिर प्रदर्शन और संगतता सुनिश्चित करने के लिए Sitronix से ड्राइवर IC: ST7789V2-G4-A का उपयोग किया जाता है।

रंग चयनः 65K/262K रंगों का समर्थन करता है, विभिन्न रंग आवश्यकताओं को पूरा करने के लिए सॉफ़्टवेयर समायोज्य।

बैकलाइट प्रकारः सफेद एलईडी बैकलाइट, समान चमक और रंग प्रदान करता है।

इंटरफेस प्रकारः 16 बिट एमसीयू इंटरफेस, माइक्रोकंट्रोलर के साथ कनेक्शन और डेटा ट्रांसमिशन के लिए सुविधाजनक।

पर्यावरण अनुकूलन क्षमताः कार्य तापमान सीमा -20°C से +70°C और भंडारण तापमान सीमा -30°C से +80°C है, जो विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।

पर्यावरणीय आवश्यकताएंः RoHS मानकों के अनुरूप, सीसा मुक्त सामग्री और प्रसंस्करण, पर्यावरण की रक्षा।

तकनीकी विनिर्देश:

डिस्प्ले प्रकारः पूर्ण रंग टीएफटी एलसीडी

पिक्सेल व्यवस्थाः आरजीबी पट्टी व्यवस्था

पिक्सेल अंतरः 0.153 (एच) x 0.153 (वी) मिलीमीटर

गतिविधि क्षेत्रः 36.72 (एच) x 48.96 (वी) मिलीमीटर

परिप्रेक्ष्य: सभी 0'Clock

मॉड्यूल का आकारः 42.72 (डब्ल्यू) x 58.50 (एच) x 2.15 (टी) मिलीमीटर

बैकलाइट सिस्टम: 4 सफेद एलईडी, आगे वोल्टेज 2.8V से 3.2V, आगे वर्तमान 80mA

चमकः 550cd/m2 (सामान्य मान)

एकरूपताः 80% (न्यूनतम मूल्य)

परिचालन तापमान:- 20 °C से +70 °C

भंडारण तापमान:- 30 °C से +80 °C

आर्द्रताः 90% आरएच

बहुमुखी अनुप्रयोग: चाहे वह फोटोग्राफी उपकरण हो, रिमोट कंट्रोल, स्मार्ट स्विच, डिजिटल कैमरे, संगीत प्रभाव, ड्राइविंग रिकॉर्डर आदि,TXW200078B0 पूरी तरह से अनुकूलन और अपने उत्कृष्ट प्रदर्शन का प्रदर्शन कर सकते हैं.

मॉड्यूल फ़ंक्शन विवरण

मॉड्यूल में विभिन्न कार्यों को लागू करने के लिए कई पिन होते हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः

GND: पावर ग्राउंड

सीएस: चिप चयन संकेत इनपुट पिन

आरएसः डेटा/कमांड चयन पिन प्रदर्शित करें

WR: MCU समानांतर इंटरफ़ेस लिखना सक्षम करें

आरडी: बढ़ते किनारे पर डेटा पढ़ें

DB0-DB15: MCU समानांतर इंटरफ़ेस डेटा बस

रीसेटः रीसेट सिग्नल इनपुट टर्मिनल, निम्न स्तर वैध

IOVCC: I/O पावर सप्लाई

वीसीसी: बिजली की आपूर्ति, 2.5V से 3.3V

LEDK1-LEDK4: बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति

एलईडीए: बैकलाइट एनोड इनपुट पावर सप्लाई

विद्युत विशेषताएं: स्थिर आपूर्ति वोल्टेज रेंज प्रदान करता है, जिसमें I/O आपूर्ति वोल्टेज 1.65V से 3.3V और DC/DC आपूर्ति वोल्टेज 2.5V से 3.3V के बीच होता है,विभिन्न बिजली आपूर्ति स्थितियों में मॉड्यूल के स्थिर संचालन को सुनिश्चित करना.

विश्वसनीयता और जीवन काल: एलईडी का जीवनकाल 30000 घंटे तक का होता है, जिसका अर्थ है कि रखरखाव के चक्र अधिक होते हैं और प्रतिस्थापन की लागत कम होती है।

तकनीकी सहायता और सेवाएं: शेन्ज़ेन तियानक्सियनवेई टेक्नोलॉजी कं, लिमिटेड यह सुनिश्चित करने के लिए पेशेवर तकनीकी सहायता और ग्राहक सेवा प्रदान करता है कि ग्राहक उपयोग के दौरान समय पर सहायता प्राप्त कर सकें।

अनुकूलित सेवाएं: ग्राहक की आवश्यकताओं के आधार पर, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए आयामों, इंटरफेस और अन्य विशेषताओं सहित अनुकूलित समाधान प्रदान किए जा सकते हैं।

शेन्ज़ेन Tianxianwei प्रौद्योगिकी कं, लिमिटेड उच्च गुणवत्ता वाले डिस्प्ले समाधान प्रदान करने के लिए प्रतिबद्ध है। TXW240088S0 2.4 इंच TFT एलसीडी मॉड्यूल, अपने उत्कृष्ट प्रदर्शन और विश्वसनीयता के साथ,अपने इलेक्ट्रॉनिक उत्पाद प्रदर्शन आवश्यकताओं के लिए आदर्श विकल्प हैअधिक उत्पाद जानकारी या तकनीकी सहायता के लिए, कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।
