आरजीबी इंटरफ़ेस 3.1 इंच टीएफटी एलसीडी मॉड्यूल 480*आरजीबी*800 रिज़ॉल्यूशन ST7701S ड्राइवर आईसी

TXW310003B0 उत्पाद के फायदे का विश्लेषण

1प्रदर्शन लाभ प्रदर्शित करें

• उच्च संकल्प और रंग प्रतिनिधित्व
• 480 × आरजीबी × 800 का रिज़ॉल्यूशन, 16.7M रंगों का समर्थन करता है (ड्राइवर आईसी सॉफ्टवेयर के माध्यम से कॉन्फ़िगर किया गया), उच्च-परिभाषा छवि और नाजुक रंग आवश्यकताओं को पूरा करता है।
• आरजीबी ऊर्ध्वाधर पट्टी पिक्सेल व्यवस्था रंग प्रजनन और प्रदर्शन तीक्ष्णता को बढ़ाता है, पाठ, चार्ट और गतिशील चित्र प्रदर्शित करने के लिए उपयुक्त है।

सभी देख रहे हैं

• उच्च कंट्रास्ट और सभी दिशाओं (ऊपर, नीचे, बाएं, दाएं) के देखने के कोण के साथ सामान्य रूप से काले रंग के प्रदर्शन मोड को अपनाने से, रंग कास्ट या ग्रेस्केल रिवर्स की कोई समस्या नहीं है।

ऑप्टिकल पैरामीटर अनुकूलन

• चमक एकरूपता ≥ 80%, जो स्क्रीन के सभी क्षेत्रों में स्थिर चमक सुनिश्चित करती है और दृश्य थकान को कम करती है।
• बैकलाइटिंग प्रणाली में 6 सफेद एलईडी लाइट्स का उपयोग किया गया है, जो उच्च चमक वाले वातावरण में स्पष्ट प्रदर्शन का समर्थन करते हुए, अनुकूलन योग्य चमक विशिष्ट मान (टीबीडी) के साथ हैं।

2इंटरफेस और संगतता लाभ

उच्च गति एमआईपीआई-डीएसआई इंटरफ़ेस

• 2-चैनल एमआईपीआई इंटरफ़ेस (उच्च गति मोड), उच्च प्रसारण गति, मुख्यधारा के प्रोसेसर प्लेटफार्मों (जैसे एआरएम, क्वालकॉम, आदि) के साथ संगत, हार्डवेयर डिजाइन को सरल बनाता है।
• स्थिर छवियों में बिजली की खपत को कम करने और डिवाइस बैटरी जीवन का विस्तार करने के लिए कम पावर मोड प्रदान करें।
• एकीकृत स्पर्श नियंत्रण कार्य
• आरक्षित I2C इंटरफेस (CTP_SDA/SCL) और इंटरप्ट सिग्नल (CTP_INT), मानव-मशीन बातचीत के अनुभव को बढ़ाने के लिए क्षमता/प्रतिरोधात्मक टच स्क्रीन के विस्तार का समर्थन करता है।
• सिग्नल हस्तक्षेप से बचने के लिए स्वतंत्र टच पावर सप्लाई (2.8V CTP_VCC)

3विश्वसनीयता और पर्यावरण अनुकूलन क्षमता

• व्यापक तापमान संचालन और कठोर परीक्षण
• कार्य तापमान सीमा:- 20°C से 70°C, भंडारण तापमान:- 30°C से 80°C, स्मार्ट इलेक्ट्रॉनिक्स, औद्योगिक, चिकित्सा और अन्य वातावरण के लिए उपयुक्त है।
• लंबे समय तक स्थिरता सुनिश्चित करने के लिए 50 गर्म और ठंडे झटके परीक्षण (-20 °C) 60 °C चक्र और 96 घंटे के उच्च तापमान और उच्च आर्द्रता परीक्षण (50 °C/90% आरएच) पास किया।

बैकलाइट सिस्टम का दीर्घायु डिजाइन

• एलईडी का जीवनकाल 30000 घंटे (प्रकाश क्षय 50% तक के साथ) है, जो दैनिक उपयोग के 8 घंटे के आधार पर गणना की जाती है, जो 10 साल से अधिक समय तक चल सकता है और रखरखाव लागत को कम कर सकता है।
• बैकलाइट ड्राइवर सर्किट डिजाइन सरल है (6 एलईडी श्रृंखला में), निरंतर धारा नियंत्रण का समर्थन करता है, और ओवरकंट्रेंट क्षति से बचाता है।

4कम बिजली की खपत और ऊर्जा बचत डिजाइन

कुशल ऊर्जा प्रबंधन

• कार्य करंट ≤ 50mA, स्लीप मोड बिजली की खपत ≤ 150 μA, बैटरी संचालित उपकरणों (जैसे हैंडहेल्ड टर्मिनल और IoT डिवाइस) के लिए उपयुक्त है।
• VCC (2.6-3.6V) और IOVCC (1.65-3.3V) के व्यापक वोल्टेज इनपुट का समर्थन करता है, जो कई बिजली आपूर्ति समाधानों के साथ संगत है।
• पर्यावरण अनुपालन
• RoHS मानकों के अनुरूप, सामग्री और प्रक्रियाएं सीसा मुक्त हैं, यूरोपीय और अमेरिकी बाजारों में निर्यात के लिए पर्यावरणीय आवश्यकताओं को पूरा करती हैं।

5डिजाइन और एकीकरण के फायदे

कॉम्पैक्ट मॉड्यूलर डिजाइन

• मॉड्यूल का आकार 43.48 × 74.72 × 1.74 मिमी है, जिसकी मोटाई केवल 1.74 मिमी है, सीमित स्थान वाले एम्बेडेड उपकरणों के लिए उपयुक्त है

अनुप्रयोग परिदृश्य

1. औद्योगिक उपकरण: मानव मशीन इंटरफ़ेस (एचएमआई), नियंत्रण कक्ष
2. उपभोक्ता इलेक्ट्रॉनिक्सः पोर्टेबल उपकरण, स्मार्ट होम डिस्प्ले
3. चिकित्सा उपकरण: छोटे उपकरण प्रदर्शन मॉड्यूल

समापन करना

TXW310003B0 अपने उच्च रिज़ॉल्यूशन डिस्प्ले, पूर्ण दृश्य अनुभव,व्यापक तापमान विश्वसनीयताकठोर विश्वसनीयता परीक्षण और पर्यावरण प्रमाणन के माध्यम से, यह प्रदर्शन और दीर्घकालिक स्थिरता को संतुलित करता है।ग्राहकों को अपने उत्पादों को जल्दी उतारने और रखरखाव लागत को कम करने में मदद करना.

डिजाइन रेखाचित्र

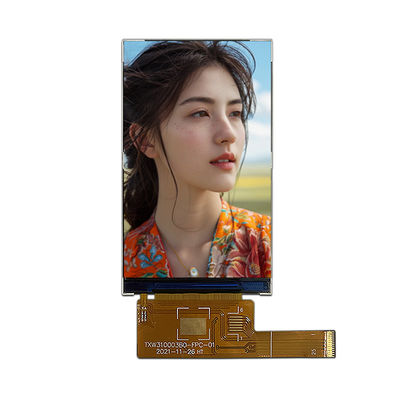

उत्पाद चित्र
