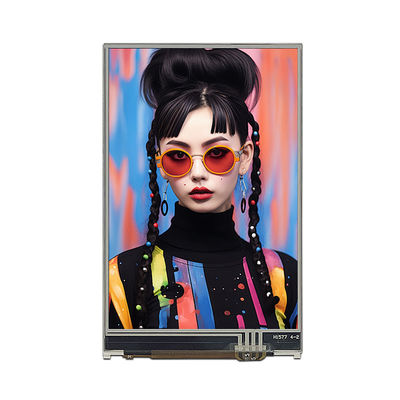

कस्टम 3.5 इंच एलसीडी प्रतिरोधी टच स्क्रीन डिस्प्ले पैनल 320*480 आरजीबी इंटरफ़ेस टीएफटी स्क्रीन मॉड्यूल

TXW350087C0-RTP इंडस्ट्रियल ग्रेड 3.5-इंच डिस्प्ले स्क्रीन प्रौद्योगिकी विश्लेषण और अनुप्रयोग गाइड

मॉडल संख्याःTXW350087C0-RTP
आकारः3.5 इंच
पिक्सेल की संख्या:320*480
देखने की दिशाः EWV
प्रदर्शन इंटरफ़ेसःआरजीबी 40 पिन
प्रदर्शन आईसीःILI9488
चमक:350 निट्स
सक्रिय क्षेत्रः48.96*73.44 ((मिमी)
रूपरेखा आकारः53.76*84.18*3.4 ((मिमी)
ऑपरेटिंग तापमानः-20+70°
भंडारण तापमानः-30+80°
टच टेक्नोलॉजीः आरटीपी
अनुप्रयोग क्षेत्र: ड्राइविंग रिकॉर्डर, औद्योगिक सीरियल पोर्ट स्क्रीन, 3 डी प्रिंटर डिस्प्ले, कार डिस्प्ले, डिटेक्शन इंस्ट्रूमेंट, मेडिकल डिस्प्ले आदि में

उत्पाद अवलोकन

TXW350087C0-RTP एक पेशेवर 3.5-इंच TFT एलसीडी डिस्प्ले मॉड्यूल है जिसे औद्योगिक नियंत्रण, ऑटोमोटिव इलेक्ट्रॉनिक्स और चिकित्सा उपकरण जैसे कठोर वातावरण के लिए डिज़ाइन किया गया है।क्रांतिकारी आरटीपी प्रतिरोधी स्पर्श तकनीक से लैस, यह उच्च सटीक स्पर्श प्रतिक्रिया बनाए रखते हुए हस्तक्षेप विरोधी क्षमता और सेवा जीवन में काफी सुधार करता है।

मुख्य मापदंडों का गहन विश्लेषण

1प्रदर्शन प्रदर्शित करें

भौतिक आकारः 3.5 इंच (पारदर्शी), मुख्यधारा कॉम्पैक्ट डिवाइस अंतरिक्ष लेआउट के लिए उपयुक्त

संकल्पः 320 × 480 पिक्सेल, 16.7 मिलियन रंग प्रदर्शन क्षमता प्रदान करता है

प्रभावी प्रदर्शन क्षेत्रः 48.96 × 73.44 मिमी

चमकः पारंपरिक औद्योगिक स्क्रीन के 25% चमक अधिशेष से 350nits अधिक

देखने के कोण की सीमाः EWV व्यापक देखने के कोण प्रौद्योगिकी, रंग कास्ट डिस्प्ले के बिना 178 ° पूर्ण देखने के कोण

हार्डवेयर वास्तुकला विन्यास

डिस्प्ले ड्राइवरः ILITEK फ्लैगशिप ILI9488 चिपसेट का उपयोग करना

आरजीबी 24 बिट रंग गहराई का समर्थन करता है

पीडब्ल्यूएम बैकलाइट कंट्रोल सर्किट में निर्मित

इंटरफेस मानकः RGB 40PIN औद्योगिक ग्रेड इंटरफ़ेस

STM32/ARM फुल रेंज कंट्रोलर के साथ संगत

5V/3.3V दोहरे वोल्टेज इनपुट का समर्थन करता है

पर्यावरण अनुकूलन क्षमता

कार्य तापमान सीमाः -20 °C~+70 °C (वाहन स्तर IV मानक को पूरा करता है)

भंडारण तापमान सीमाः -30 °C~+80 °C (सैन्य मानक GJB150 के अनुसार)

प्रौद्योगिकी की प्रमुख उपलब्धियां

1ऑप्टिकल प्रौद्योगिकी में नवाचार तीसरी पीढ़ी की वीए डिस्प्ले तकनीक को अपनाने से तरल क्रिस्टल अणुओं की ऊर्ध्वाधर व्यवस्था का उपयोग निम्न प्राप्त करने के लिए किया जाता हैः50001 मूल कंट्रास्ट अनुपात, 0.3 सेकंड तेजी से प्रतिक्रिया, गति भूत घटना को समाप्त

2टच इंटरफेस नवाचार,आरटीपी (रेसिस्टिव टच पैनल) प्रेसिजन मैट्रिक्सः सतह कठोरता 7H स्तर तक पहुंचती है, खरोंच प्रतिरोधी, दस्ताने पहनने / गीले हाथ ऑपरेशन का समर्थन करती है, रैखिकता त्रुटि <1.5%,सेवा जीवन> 5 मिलियन क्लिक

3संरचनात्मक इंजीनियरिंग अनुकूलन

मॉड्यूलर डिजाइन कार्यान्वयनः 3.4 मिमी अति पतली मोटाई (टच परत सहित), IP65 सुरक्षा स्तर का फ्रंट फ्रेम, ट्रिपल ईएमआई परिरक्षण संरचना

चयन लाभों का सारांश

• यह उत्पाद पांच आयामी प्रतिस्पर्धात्मकता मॉडल के माध्यम से उद्योग की बाधाओं को स्थापित करता हैः
• ऑप्टिकल प्रदर्शनः 350nits+EWV तकनीक बाहरी दृश्यता सुनिश्चित करती है
• विश्वसनीय वास्तुकलाः -30 °C पर ठंडी शुरुआत/70 °C पर निरंतर संचालन की क्षमता
• इंटरएक्टिव इनोवेशन: आरटीपी तकनीक पारंपरिक प्रतिरोधक स्क्रीन की सीमाओं को तोड़ती है
• संगत पारिस्थितिकी तंत्रः मुख्यधारा के ढांचे जैसे कि क्यूटी/इम्बेडेड विज़ार्ड का समर्थन करता है
• पूर्ण चक्र समर्थनः ड्राइवर विकास से लेकर एफसीसी प्रमाणन तक एक-स्टॉप सेवाएं प्रदान करना
