| एमओक्यू: | negotiate |
| कीमत: | negotiate |
| स्टैंडर्ड पैकेजिंग: | cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |
TXW350141N0:3.5 "टीएफटी एलसीडी मॉड्यूल उत्पाद का परिचय और उपयोग
उत्पाद का अवलोकन
TXW350141N0 एक 3.5 इंच का TFT एलसीडी मॉड्यूल है जो शेन्ज़ेन तियानक्सियनवेई टेक्नोलॉजी कं, लिमिटेड द्वारा निर्मित है।यह 320RGB480 का रिज़ॉल्यूशन अपनाता है और इसमें उत्कृष्ट प्रदर्शन प्रभाव और अनुप्रयोग क्षेत्रों की एक विस्तृत श्रृंखला हैयह उत्पाद उन्नत टीएफटी प्रौद्योगिकी और आईपीएस एलसीडी पैनल को एकीकृत करता है, जो उपयोगकर्ताओं को एक नाजुक और रंगीन दृश्य अनुभव प्रदान करता है।
औद्योगिक स्वचालन, चिकित्सा इलेक्ट्रॉनिक्स, स्मार्ट होम और अन्य क्षेत्रों के तेजी से विकास में,उच्च विश्वसनीयता और उच्च प्रदर्शन वाले डिस्प्ले और टच मॉड्यूल डिवाइस अपग्रेड के लिए प्रमुख घटक बन गए हैं. शेन्ज़ेन तियानक्सियनवेई टेक्नोलॉजी कं, लिमिटेड द्वारा लॉन्च किया गया TXW350141N0 मानक एलसीडी डिस्प्ले मॉड्यूल।अपने उत्कृष्ट प्रदर्शन प्रदर्शन के कारण औद्योगिक ग्रेड डिस्प्ले समाधान के लिए एक आदर्श विकल्प बन रहा है, स्थिर पर्यावरण अनुकूलन क्षमता, और एकीकृत स्पर्श समारोह।
मॉडल संख्याःTXW350141N0
आकारः3.5 इंच
पिक्सेल की संख्या:320*480
देखने की दिशाःआईपीएस
प्रदर्शन इंटरफ़ेसःआरजीबी 40 पिन
प्रदर्शन आईसीःILI9488
चमकः500 निट्स
सक्रिय क्षेत्रः48.96*73.44 ((मिमी)
रूपरेखा आकारः54.48*84.71*2.2 ((मिमी)
ऑपरेटिंग तापमानः-20+70°
भंडारण तापमानः-30+80°
अनुप्रयोग क्षेत्र: घरेलू उपकरण, औद्योगिक सीरियल पोर्ट स्क्रीन, 3 डी प्रिंटर डिस्प्ले, कार डिस्प्ले, परीक्षण उपकरण, चिकित्सा डिस्प्ले
उत्पाद का कार्य
1. उच्च संकल्प प्रदर्शन
320RGB480 रिज़ॉल्यूशनः विभिन्न उच्च-सटीक प्रदर्शन आवश्यकताओं के लिए उपयुक्त स्पष्ट और नाजुक छवि प्रदर्शन प्रदान करता है।
16.7M रंग प्रदर्शनः सॉफ्टवेयर चयन के माध्यम से, विविध दृश्य आवश्यकताओं को पूरा करने के लिए समृद्ध रंग स्तर प्राप्त किए जा सकते हैं।
2व्यापक परिप्रेक्ष्य
आईपीएस एलसीडी पैनल: किसी भी कोण पर सुसंगत प्रदर्शन प्रभाव प्राप्त करते हुए पूर्ण दृश्य देखने का अनुभव प्रदान करता है।
3. बैकलाइट सिस्टम
सफेद एलईडी बैकलाइटः समान चमक, 500cd/m2 तक (सामान्य मूल्य), विभिन्न प्रकाश वातावरण के लिए उपयुक्त है।
लंबे समय तक चलने वाला बैकलाइटः एलईडी का जीवनकाल 30000 घंटे तक होता है (जब चमक प्रारंभिक चमक का 50% तक गिर जाती है), जिससे उपयोग के दौरान दीर्घकालिक स्थिरता सुनिश्चित होती है।
4. समृद्ध इंटरफेस
आरजीबी इंटरफ़ेस: उच्च गति डेटा संचरण, उच्च ताज़ा दर प्रदर्शन का समर्थन करता है।
टच फंक्शन (वैकल्पिक): उपयोगकर्ता इंटरैक्शन अनुभव को बढ़ाने के लिए प्रतिरोध या क्षमतात्मक स्पर्श (विशिष्ट मॉडल के आधार पर) का समर्थन करता है।
5. व्यापक तापमान संचालन
परिचालन तापमान सीमा:- विभिन्न कठोर वातावरण के लिए उपयुक्त 20 °C से 70 °C तक।
भंडारण तापमान सीमा:- दीर्घकालिक भंडारण स्थिरता सुनिश्चित करने के लिए 30°C से 80°C।
प्रयोग
一हार्डवेयर कनेक्शन
इंटरफेस डॉकिंग: TXW350141N0 मॉड्यूल के MIPI इंटरफेस को मुख्य नियंत्रक के संबंधित इंटरफेस से कनेक्ट करें।
बिजली आपूर्ति कनेक्शनः मॉड्यूल के लिए स्थिर बिजली आपूर्ति वोल्टेज (VDDIO: 1.65-3.3V, VDD: 2.5-3.3V) प्रदान करें और इसे बैकलाइट बिजली आपूर्ति से कनेक्ट करें।
स्पर्श समारोह (यदि लागू हो): स्पर्श आईसी के इंटरफेस को कनेक्ट करें ताकि यह सुनिश्चित हो सके कि स्पर्श समारोह सामान्य है।
二सॉफ्टवेयर विन्यास
ड्राइवर की स्थापनाः प्रदान किए गए ड्राइवर आईसी (ILI9488) विनिर्देश और डेटा मैनुअल के अनुसार संबंधित ड्राइवर प्रोग्राम स्थापित करें।
डिस्प्ले पैरामीटर सेटिंग्सः डिस्प्ले पैरामीटर जैसे कि रिज़ॉल्यूशन और रंग मोड को सॉफ्टवेयर के माध्यम से कॉन्फ़िगर किया जा सकता है।
स्पर्श पैरामीटर सेटिंग्स (यदि लागू हो): स्पर्श आईसी के पैरामीटर को कॉन्फ़िगर करें, जैसे स्पर्श संवेदनशीलता, स्पर्श क्षेत्र आदि।
三कार्यात्मक परीक्षण
प्रदर्शन परीक्षणः हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन को जोड़ने के बाद, यह सुनिश्चित करने के लिए प्रदर्शन परीक्षण करें कि छवि सामान्य रूप से प्रदर्शित होती है।
स्पर्श परीक्षण (यदि लागू हो): संवेदनशील और सटीक स्पर्श प्रतिक्रिया सुनिश्चित करने के लिए स्पर्श कार्य परीक्षण करें।
पर्यावरणीय अनुकूलन क्षमता परीक्षणः मॉड्यूल की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए विभिन्न तापमान और आर्द्रता वातावरण में परीक्षण करें।

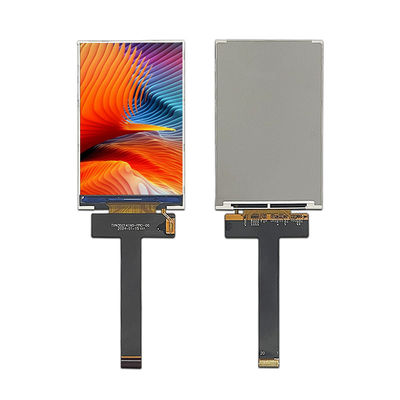

उत्पाद फोटो
TXW350141N0 न केवल एक उच्च प्रदर्शन प्रदर्शन मॉड्यूल है, बल्कि स्मार्ट उपकरणों को अपग्रेड करने के लिए "दृश्य और इंटरैक्टिव केंद्र" भी है।प्रदर्शन और विश्वसनीयता को संतुलित करने वाली डिजाइन अवधारणा स्वास्थ्य सेवा और उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों में उत्पाद नवाचार के लिए ठोस तकनीकी समर्थन प्रदान करती हैयदि आपको अधिक तकनीकी विवरण जानने या नमूनों के लिए आवेदन करने की आवश्यकता है, तो कृपया ग्राहक सेवा से संपर्क करें।
