| एमओक्यू: | 1pcs |
| कीमत: | negotiations |
| स्टैंडर्ड पैकेजिंग: | बॉक्स पैकेजिंग |
| प्रसव अवधि: | 5-8 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | 100000pcs |
औद्योगिक ग्रेड 0.96 इंच की पट्टी TFT एलसीडी डिस्प्ले मॉड्यूल का विवरण
एक उभरती हुई डिस्प्ले तकनीक के रूप में, स्ट्रिप आईपीएस एलसीडी स्क्रीन ने अपने अनूठे फायदे और व्यापक अनुप्रयोग परिदृश्यों के कारण धीरे-धीरे उपयोगकर्ताओं का ध्यान आकर्षित किया है।पैनोरमिक दृश्य प्रभाव अधिक आरामदायक हैसाथ ही, यह डिजाइन स्क्रीन को अधिक एर्गोनोमिक और उपयोग करने में आसान बनाता है। एक उच्च परिभाषा आईपीएस एलसीडी स्क्रीन को अपनाने से अधिक विस्तृत और यथार्थवादी दृश्य प्रभाव प्रस्तुत किए जा सकते हैं,साथ ही उपयोगकर्ता के दृश्य अनुभव को बढ़ाएंपट्टी के आकार की आईपीएस एलसीडी स्क्रीन का लाभ कम ऊर्जा की खपत है, जिसका अर्थ है कि यह संचालन के दौरान कम गर्मी उत्पन्न करता है और बड़े हीट सिंक की आवश्यकता नहीं होती है,इस प्रकार ऊर्जा की बर्बादी और पर्यावरण प्रदूषण को कम करना.
TXW096006S1 एक 0.96 इंच का TFT मॉड्यूल है जिसमें 80 * 160 रिज़ॉल्यूशन IPS तकनीक है। यह गोल TFT एलसीडी आईसी ST7735 से लैस है और एसपीआई 4-बिट इंटरफ़ेस का समर्थन करता है।अनुकूलन योग्य बहु-बिंदु पीसीएपी टच स्क्रीन I2C इंटरफ़ेस का समर्थन करती हैइसकी मल्टी टच कार्यक्षमता और उत्कृष्ट दृश्य प्रदर्शन इसे मांग वाले अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं।
यह डिस्प्ले अत्याधुनिक डिस्प्ले तकनीक, शक्तिशाली प्रदर्शन और बहुआयामी संगतता को जोड़ती है, जिससे यह विभिन्न ऑटोमोटिव, औद्योगिक, चिकित्सा,और स्मार्ट होम एप्लिकेशन.
- कम इनपुट वोल्टेज: वीडीडीः 2.8~3.3V;
- डिस्प्ले रंग टीएफटी एलसीडीः 16.7M रंग
-सीपीयू इंटरफ़ेसः -एसपीआई 4 बीआईटी इंटरफ़ेस
- आंतरिक बिजली की आपूर्ति सर्किट.
| सामान्य सूचनाएँ | विनिर्देश | इकाई |
| प्रदर्शन क्षेत्र ((AA) |
10.8(H) * 21.7(V) -(0.96 इंच) |
मिमी |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स | - |
| रंग प्रदर्शित करें | 16.7M | रंग |
| पिक्सेल की संख्या |
80*3RGB ((H) X160 ((V) |
बिन्दु |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - |
| पिक्सेल पिच |
0.135*0.1356 |
मिमी |
| देखने का कोण | सभी | घडी |
| ड्राइव आईसी |
ST7735 |
- |
| रंग पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - |
| प्रदर्शन मोड | ट्रांसमिटिव/आमतौर पर काला | - |
| परिचालन तापमान |
-20+70 |
°C |
| भंडारण तापमान |
-30+80 |
°C |
बैक-लाइट यूनिट विशेषताएं
बैकलाइट सिस्टम एक सफेद एलईडी के साथ एक किनारे प्रकाश व्यवस्था है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 2.8 | -- | 3.2 | वी | -- |
| आगे की धारा | मैंF | -- | 20 | -- | mA | -- |
| चमक (एलसीडी के साथ) | Lv | -- | 600 | -- | cd/m2 | -- |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
औद्योगिक ग्रेड 0.96 इंच की पट्टी TFT एलसीडी डिस्प्ले मॉड्यूल आरेख
बैक-लाइट यूनिट विशेषताएं
| 1 | NC | कोई कनेक्शन नहीं। |
| 2 | NC | कोई कनेक्शन नहीं। |
| 3 | एसडीए | इनपुट/आउटपुट सिग्नल पिन |
| 4 | एससीएल | सिंक्रोनस क्लॉक सिग्नल पिन |
| 5 | आरएस | प्रदर्शन डेटा/कमांड चयन पिन |
| 6 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें. |
| 7 | सीएस |
चिप सिग्नल इनपुट पिन का चयन करें |
| 8 | जीएनडी | गुंड |
| 9 | NC | कोई कनेक्शन नहीं। |
| 10 | वीडीडी | पिनपावर सप्लाई ((2.8-3.3V) |
| 11 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 12 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
| 13 | जीएनडी | गुंड |
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +70°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -20°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +60°C / 96H | |
| 4 | कम तीव्रता | -10°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 50°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थिर अवस्था, -10°C ((30 मिनट) ~60°C (30 मिनट),10 चक्र |

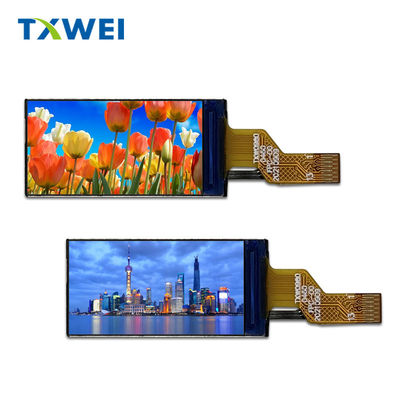

औद्योगिक ग्रेड 0.96 इंच की पट्टी TFT एलसीडी डिस्प्ले मॉड्यूल उत्पाद चित्र
तियानजियानवेई डिस्प्ले स्क्रीन के फायदेः बार स्क्रीन, उच्च चमक, उच्च गुणवत्ता, 10 से अधिक वर्षों की आपूर्ति
