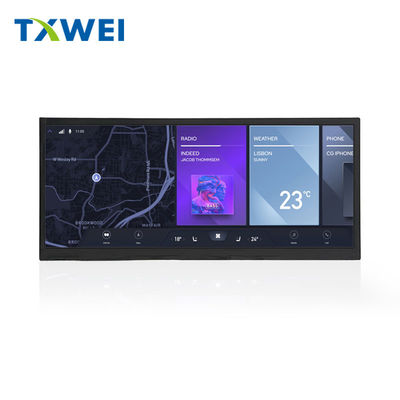

10.23 इंच एलवीडीएस टीएफटी एलसीडी उत्पाद परिचय
TXW103001S0 एक पूर्ण रंग TFT एलसीडी डिस्प्ले है जिसका विकर्ण आकार 10.25 इंच और संकल्प 1920 × 720 है। यह मॉड्यूल LVDS इंटरफ़ेस का समर्थन करता है,यह उपयोगकर्ताओं के लिए कार्यक्रम और उपयोग करने के लिए बहुत सुविधाजनक बना रहा हैTXW103001S0 मॉडल का मॉड्यूल आकार 258.8 × 111.1 × 7.55 मिमी है, और सक्रिय क्षेत्र का आकार 243.648 × 91.368 मिमी है।
यह टीएफटी एलसीडी स्क्रीन कार डैशबोर्ड, कार नेविगेशन, 3 डी प्रिंटर आदि जैसे उद्योगों में व्यापक रूप से उपयोग की जाती है। यह 10.25 इंच का टीएफटी डिस्प्ले एलवीडीएस इंटरफ़ेस (सीरियल परिधीय इंटरफ़ेस) को अपनाता है,जो एक उच्च गति, फुल डुप्लेक्स, सिंक्रोनस कम्युनिकेशन बस जो चिप पिन पर केवल चार लाइनों पर कब्जा करती है, चिप पिन और पीसीबी लेआउट के लिए जगह बचाती है।
नियंत्रक मॉड्यूल में एकीकृत है, जिसमें बैकलाइट वोल्टेज रेंज 27.9V से 29.7V है. यह -30 °C से +85 °C के तापमान रेंज में काम कर सकता है,-40 °C से +95 °C के बीच भंडारण तापमान सीमा के साथTXW103001S0 के FPC को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और नए डिजाइन किए गए प्रतिरोधी टच स्क्रीन (RTP) या क्षमता टच स्क्रीन से लैस किया जा सकता है।
| सामान्य सूचनाएँ | विनिर्देश | इकाई |
| प्रदर्शन क्षेत्र ((AA) |
243.648*91368 |
मिमी |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स | - |
| रंग प्रदर्शित करें | 16.7M | रंग |
| पिक्सेल की संख्या |
1920*720 |
बिन्दु |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - |
| पिक्सेल पिच |
0.13269*0.13269 |
मिमी |
| देखने का कोण | सभी | घडी |
|
Lcm पिन n गिनती |
40पिन |
पिन |
| रंग पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | - |
| प्रदर्शन मोड | ट्रांसमिटिव/आमतौर पर काला | - |
| परिचालन तापमान |
-30+85 |
°C |
| भंडारण तापमान |
-40+90 |
°C |
बैक-लाइट यूनिट विशेषताएं
बैक लाइट सिस्टम 27 सफेद एलईडी के साथ एक किनारा प्रकाश व्यवस्था है। बैक लाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट्स |
| आगे का वोल्टेज | वीF | 25.2 | -- | 28.8 | वी | - |
| आगे की धारा | मैंF | -- | 180 | -- | mA | - |
| चमक (एलसीडी के साथ) | Lv | -- | 800 | -- | cd/m2 | - |
| एलईडी जीवन काल | नहीं | -- | 30,000 | -- | घन्टा | नोट 1 |
टीएफटी डीसीसीविशेषताएं
| विशेषताएं | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| टीएफटी ऑपरेशनफ्रेम दर | हर्ज | -- | 60 | -- | हर्ज | |
| डीसी/डीसी के लिए आपूर्ति वोल्टेज | वीडीडी | 3.0 | 3.3 | 3.6 | वी | |
| TFT गेट ON वोल्टेज | वीएचएच | 16 | 18 | 21 | वी | नोट 2 |
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | -11 | -10 | -6 | वी | नोट 2 |
| टीएफटी सामान्य वोल्टेज | वीकॉम | 0 | 3.8 | 4.0 | वी | नोट 1 |
| एवीडीडी | एवीडी | 9.0 | 12 | 12.5 | वी | नोट 3 |
औद्योगिक ग्रेड 10.25 इंच की पट्टी TFT एलसीडी डिस्प्ले मॉड्यूल आरेख
आरविश्वसनीयता परीक्षण आइटम
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | नोट्स |
| 1 | उच्च तापमान भंडारण | +70°C / 96H |
1कार्यात्मक परीक्षण ठीक है. अनुपलब्ध खंड, लघु, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिर, फ्रेम इंद्रधनुष.
|
| 2 | कम तापमान भंडारण | -30°C / 96H | |
| 3 | हाई टेम्पे, ऑपरेटिंग | +70°C / 96H | |
| 4 | कम तीव्रता | -30°C / 96H | |
| 5 | उच्च तापमान/आर्द्रता भंडारण | 60°C x 90%RH /96H | |
| 6 | थर्मल और ठंड का झटका | स्थैतिक अवस्था, -20°C ((30 मिनट) ~70°C (30 मिनट),10 चक्र |
औद्योगिक ग्रेड 10.25 इंच का BAR TFT एलसीडी डिस्प्ले मॉड्यूल उत्पाद चित्र
बिजली की आपूर्ति अनुक्रम प्रणाली की प्रतिक्रिया गति से संबंधित है
डिस्प्ले आमतौर पर बंद हो जाता है जब मोबाइल डिवाइस स्टैंडबाय मोड या कम बिजली मोड में प्रवेश करता है और पैनल इस समय बिजली की आपूर्ति नहीं करता है,तो स्टैंडबाय मोड छोड़ने पर बिजली पर अनुक्रम काफी महत्वपूर्ण हैईडीपी स्टैंडबाय मोड छोड़ने के बाद सिस्टम प्रतिक्रिया समय को कम करने के लिए पावर-अप अनुक्रम को स्पष्ट रूप से विनियमित करता है।ईडीपी विनिर्देश में प्रत्येक चरण के लिए अनुमेय समय की अवधि भी परिभाषित की गई है, और कुछ ब्रांड भी विनिर्देश की तुलना में कम समय को परिभाषित करने के लिए उत्पाद की प्रतिक्रिया क्षमता में सुधार करने के लिए (जैसे, स्टैंडबाय मोड में टचपैड को छूने के बाद,स्क्रीन को तुरंत प्रदर्शित किया जा सकता है).
