| एमओक्यू: | 1pcs |
| कीमत: | negotiations |
| स्टैंडर्ड पैकेजिंग: | बॉक्स पैकेजिंग |
| प्रसव अवधि: | 5-8 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | 100000pcs |

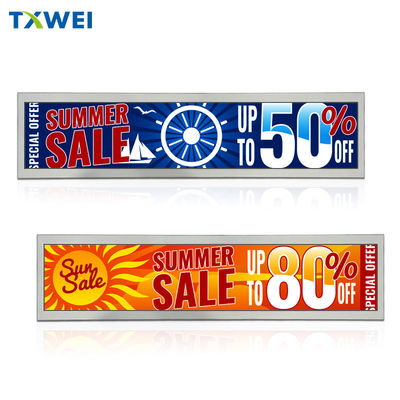

19 इंच टीएफटी एलसीडी 1920x320 एलवीडीएस इंटरफ़ेस और टीएफटी एलसीडी डिस्प्ले स्क्रीन के साथ
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 19 ′′ टीएफटी
2. संकल्पः 1920x320
3देखने का कोण: 12 बजे
4. रूपरेखा आयाम:500*119.6*21मिमी
5.सक्रिय क्षेत्र:476.65*89.37
6. इंटरफ़ेस प्रकारःएलवीडीएस
7. टच पैनलः टच पैनल के बिना ((अनुकूलन योग्य)
8. तापमानः शीर्ष 0°C से +50°C; Tst -20°C से +60°C
| उत्पाद: | 19 इंच का टीएफटी | टच स्क्रीनः | बिना टीपी ((अनुकूलन योग्य) |
| संकल्पः | 1920x320 | देखने की दिशा: | बारह बजे |
| इंटरफ़ेसः | एलवीडीएस | पिन संख्याः | 30 पिन |
| कनेक्शनः | प्लगिंग (अनुकूलित) | सतह चमकः | 700-1500 सीडी/एम2 |
| ऑपरेटिंग टेम्पः | -0°C से +50°C | अनुपालन: | REACH और RoHS अनुरूप |
ग्राहक सेवा
1हमारे ग्राहक के साथ आधिकारिक अनुबंध पर हस्ताक्षर करने से पहले हम ग्राहक परियोजना की जानकारी के आधार पर विश्लेषण करने और पेशेवर समाधान प्रदान करने में मदद करेंगे और इष्टतम समाधान के साथ आएंगे।
2हमारे उत्पादों या कीमत से संबंधित आपकी पूछताछ का उत्तर 24 घंटों में दिया जाएगा।
3हमारे ग्राहक उत्पादन प्रक्रिया को सूचित करते रहें और यदि आवश्यक हो तो कारखाने में गुणवत्ता की जांच की व्यवस्था करने में मदद करें।
4. वितरण के बाद हमारे एलसीडी डिस्प्ले के लिए एक वर्ष की वारंटी. सभी दोषों को वारंटी अवधि के भीतर वापस किया जा सकता है और प्रतिस्थापित किया जा सकता है.
5खरीदार डिलीवरी से पहले मुफ्त प्रशिक्षण के लिए हमारे कारखाने में तकनीशियन भेज सकता है।
6. हम ग्राहकों के लिए मूल्य सृजन पर ध्यान केंद्रित कर रहे हैं. आवश्यक तकनीकी या वाणिज्यिक सहायता के लिए, हम कॉन्-कॉल बैठक, ऑनलाइन तकनीकी सेवा, या साइट पर स्थानीय सहायता की व्यवस्था करेंगे,आदि ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए.
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1.5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन / पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
19 इंच का टीएफटी एलसीडी डिस्प्ले
मैकेनिकल विनिर्देश
| पद | मिन | टाइप करें। | अधिकतम | इकाई | नोट | |
|
मॉड्यूल का आकार |
क्षैतिज | टाइप-0.8 | 500 | टाइप +08 | मिमी | (१) |
| ऊर्ध्वाधर (V) | टाइप-0.8 | 119.6 | टाइप +08 | मिमी | ||
| मोटाई (टी) | टाइप-0.8 | 21 | टाइप +08 | मिमी | ||
| बेज़ेल क्षेत्र | क्षैतिज | टाइप-0.5 | - | टाइप +05 | मिमी | |
| ऊर्ध्वाधर | टाइप-0.5 | - | टाइप +05 | मिमी | ||
| सक्रिय क्षेत्र | क्षैतिज | - | 476.65 | - | मिमी | |
| ऊर्ध्वाधर | - | 89.37 | - | मिमी | ||
| वजन | - | - | - | घ | ||
पिन असाइनमेंट
| पिन | प्रतीक | विवरण | पिन | प्रतीक | विवरण |
| 1 | RX0[O]N | अजीब एलवीडीएस सिग्नल- | 16 | RX1[E]P | एलवीडीएस सिग्नल+ |
| 2 | RX0[O]P | विषम एलवीडीएस सिग्नल+ | 17 | जीएनडी | जमीन |
| 3 | RX1[O]N | अजीब एलवीडीएस सिग्नल- | 18 | RX2[E]N | यहां तक कि एलवीडीएस सिग्नल- |
| 4 | RX1[O]P | विषम एलवीडीएस सिग्नल+ | 19 | RX2[E]P | एलवीडीएस सिग्नल+ |
| 5 | RX2[O]N | अजीब एलवीडीएस सिग्नल- | 20 | RXC[E]N | एलवीडीएस घड़ी- |
| 6 | RX2[O]P | विषम एलवीडीएस सिग्नल+ | 21 | आरएक्ससी[ई]पी | एलवीडीएस घड़ी+ |
| 7 | जीएनडी | जमीन | 22 | RX3[E]N | यहां तक कि एलवीडीएस सिग्नल- |
| 8 | RXC[O]N | एलवीडीएस घड़ी- | 23 | RX3[E]P | एलवीडीएस सिग्नल+ |
| 9 | आरएक्ससी[ओ]पी | एलवीडीएस घड़ी+ | 24 | जीएनडी | जमीन |
| 10 | RX3[O]N | अजीब एलवीडीएस सिग्नल- | 25 | NC | कोई संबंध नहीं |
| 11 | RX3[O]P | विषम एलवीडीएस सिग्नल+ | 26 | NC | कोई संबंध नहीं |
| 12 | RX0[E]N | यहां तक कि एलवीडीएस सिग्नल- | 27 | NC | कोई संबंध नहीं |
| 13 | RX0[E]P | एलवीडीएस सिग्नल+ | 28 | 5V | डीसी बिजली आपूर्ति |
| 14 | जीएनडी | जमीन | 29 | 5V | डीसी बिजली आपूर्ति |
| 15 | RX1[E]N | यहां तक कि एलवीडीएस सिग्नल- | 30 | 5V | डीसी बिजली आपूर्ति |
एलसीडी इलेक्ट्रॉनिक्स विनिर्देश
| पद | प्रतीक | मूल्य | इकाई | नोट | |||
| मिन. | टाइप करें। | अधिकतम. | |||||
| विद्युत आपूर्ति वोल्टेज | Vcc | 4.5 | 5.0 | 5.5 | वी | - | |
| रिपल वोल्टेज | वीआरपी | - | - | 300 | mV | - | |
| तेज धारा | इरश | - | 2 | 3 | ए | (2) | |
|
विद्युत आपूर्ति करंट |
सफेद | - | - | - | - | mA | (3) a |
| काला | - | - | - | - | mA | (3) | |
| ऊर्ध्वाधर पट्टी | - | - | - | - | mA | (3) (ग) | |
| बिजली की खपत | पीएलसीडी | - | 3 | 4 | वाट | (4) ((6) | |
| एलवीडीएस अंतर इनपुट वोल्टेज | वीड | 200 | 600 | mA | |||
| एलवीडीएस आम इनपुट वोल्टेज | विक | 1.0 | 1.2 | 1.5 | वी | ||
| तर्क उच्च इनपुट वोल्टेज | एचआईवी | 0.1 | वी | ||||
| तर्क कम इनपुट वोल्टेज | वीआईएल | -0.1 | वी | ||||
बैकलाइट UNIT
| पैरामीटर | प्रतीक | मूल्य | इकाई | नोट | ||
| मिन. | टाइप करें। | अधिकतम. | ||||
| एलईडी लाइट बार इनपुट वोल्टेज प्रति इनपुट पिन |
वीपीआईएन |
- |
55.4 |
60 |
वी |
(१) शुल्क= 100% |
| एलईडी लाइट बार वर्तमान प्रति इनपुट पिन | आईपीआईएन |
- |
- |
360 | mA | (१,२,२,४) शुल्क= १००% |
| एलईडी जीवन काल | LLED | 50000 | घंटों | (3) | ||
|
बिजली की खपत |
पीबीएल |
- |
21.6 |
W |
(१) शुल्क= 100%, |
|
ऑप्टिकल विनिर्देश
| पद | प्रतीक | स्थिति | मिन. | प्रकार. | अधिकतम. | उंट | नोट | |
|
रंग रंगभेद (सीआईई) |
लाल | Rx |
सामान्य θx=0°, θY =0°
देखने का कोण |
टाइप ₹ 0.03 |
0.655 |
टाइप + 0.03 |
- |
(१) |
| रय | 0.328 | |||||||
| हरी | Gx | 0.303 | ||||||
| जीआई | 0.607 | |||||||
| नीला | Bx | 0.140 | ||||||
| द्वारा | 0.088 | |||||||
| सफेद | Wx | 0.311 | ||||||
| वाई | 0.326 | |||||||
|
सफेद रंग का केंद्र चमक (स्क्रीन का केंद्र) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) (5) | ||
| कंट्रास्ट अनुपात | सीआर | 900 | 1200 | - | - | (2), ((5) | ||
