OEM 1.9-इंच 170 × 320 एलसीडी टीएफटी डिस्प्ले मॉड्यूल एमसीयू 8-बिट इंटरफ़ेस

1.9 इंच की बार टीएफटी स्क्रीन 170*320 पिक्सल

• TXW190005B0 एक टीएफटी एलसीडी मॉड्यूल है जिसका विकर्ण आकार 1.9 इंच है, WVGA 170*320, पूर्ण रंग TFT एलसीडी डिस्प्ले, पीसीएपी के रूप में डिज़ाइन किया जा सकता है, हमारा उत्पाद मॉडल TXW190005B0 है।
• 2. यह मॉड्यूल एमसीयू 8-बिट इंटरफ़ेस का समर्थन करता है. TXW190005B0 मॉडल का मॉड्यूल आकार 25.8 * 49.72 * 1.43 मिमी है, और प्रभावी क्षेत्र का आकार 22.7 (एच) * 42.72 (वी) मिमी है;
• TXW190005B0 और ST7789V नियंत्रक मॉड्यूल पर एकीकृत हैं, जिसमें 3.2V की तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज है।
• TXW190005B0 एक ऊर्ध्वाधर मोड एलसीडी मॉड्यूल है जिसकी चमक 350cd/m2 है। यदि आप क्षैतिज रूप से प्रदर्शित करना चाहते हैं या चमक को समायोजित करना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।सतह चमक अनुकूलित किया जा सकता है

उत्पाद का त्वरित विवरणः

1एलसीडी आकारः 1.9 ′′ टीएफटी

2. संकल्पः170*320

3देखने का कोण: 12 बजे

4. रूपरेखा आयाम:25.8*49.72*1.43मिमी

5.सक्रिय क्षेत्र:22.7 ((H) * 42.72 ((V)

6. इंटरफ़ेस प्रकारःएमसीयू 8 बिट

7. टच पैनलः टच पैनल के बिना ((अनुकूलन योग्य)

8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C

ग्राहक सेवा

1हमारे ग्राहक के साथ आधिकारिक अनुबंध पर हस्ताक्षर करने से पहले हम ग्राहक परियोजना की जानकारी के आधार पर विश्लेषण करने और पेशेवर समाधान प्रदान करने में मदद करेंगे और इष्टतम समाधान के साथ आएंगे।

2हमारे उत्पादों या कीमत से संबंधित आपकी पूछताछ का उत्तर 24 घंटों में दिया जाएगा।

3हमारे ग्राहक उत्पादन प्रक्रिया को सूचित करते रहें और यदि आवश्यक हो तो कारखाने में गुणवत्ता की जांच की व्यवस्था करने में मदद करें।

4. वितरण के बाद हमारे एलसीडी डिस्प्ले के लिए एक वर्ष की वारंटी. सभी दोषों को वारंटी अवधि के भीतर वापस किया जा सकता है और प्रतिस्थापित किया जा सकता है.

5खरीदार डिलीवरी से पहले मुफ्त प्रशिक्षण के लिए हमारे कारखाने में तकनीशियन भेज सकता है।

6. हम ग्राहकों के लिए मूल्य सृजन पर ध्यान केंद्रित कर रहे हैं. आवश्यक तकनीकी या वाणिज्यिक सहायता के लिए, हम कॉन्-कॉल बैठक, ऑनलाइन तकनीकी सेवा, या साइट पर स्थानीय सहायता की व्यवस्था करेंगे,आदि ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए.

1.9 इंच टीएफटी एलसीडी डिस्प्ले ड्राइंग

बैक-लाइट यूनिट विशेषताएं

बैकलाइट सिस्टम 4 सफेद एलईडी के साथ एक किनारा प्रकाश प्रकार है। बैकलाइट की विशेषताओं को निम्नलिखित तालिकाओं में दिखाया गया है।

मॉड्यूल फ़ंक्शन विवरण

पिन नं.	प्रतीक	एलसीएमविवरण
1	जीएनडी	जमीन पर।
2	वीसी	एलसीडी के लिए बिजली की आपूर्ति. ((2.6-3.3V)
3	आईएम2
4	आईएम1
5	रीसेट करें	सिग्नल इनपुट पिन रीसेट करें.
6	सीएस	चिप चयन संकेत।
7	DC ((SPI_SCL)	रजिस्टर चयन संकेत.
8	WR ((SPI_RS)	स्ट्रोब सिग्नल लिखें.
9	आर एंड डी	स्ट्रोब सिग्नल पढ़ें।
10	एसडीए	सीरियल डेटा इनपुट/आउटपुट पिन।
11-18	DB0-DB7	एमसीयू समानांतर इंटरफेस डेटा बस।
19	टीई	फाड़ प्रभाव के लिए फ्रेम सिर पल्स.
20	एलईडीए	एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति।
21	एलईडीके1	एलईडी बैकलाइट कैथोड इनपुट के लिए बिजली की आपूर्ति
22	एलईडीके2	एलईडी बैकलाइट कैथोड इनपुट के लिए बिजली की आपूर्ति
23	एलईडीके3	एलईडी बैकलाइट कैथोड इनपुट के लिए बिजली की आपूर्ति
24	एलईडीके4	एलईडी बैकलाइट कैथोड इनपुट के लिए बिजली की आपूर्ति
25	जीएनडी	जमीन पर।
26	TP_RST	CTP_Reset सिग्नल इनपुट पिन.
27	TP_SCL	CTP_Clock सिग्नल
28	TP_SDA	CTP_Data सिंगल
29	TP_INT	CTP_STOP सिग्नल
30	जीएनडी	जमीन पर।

आरविश्वसनीयता परीक्षण आइटम

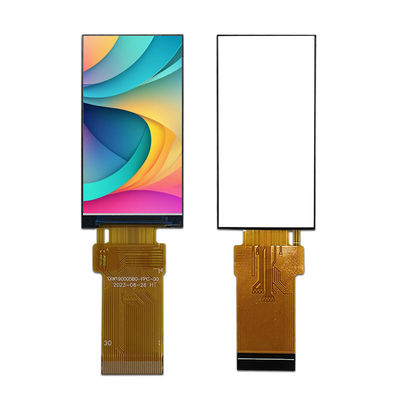

1.9" इंच टच एलसीडी मॉड्यूल वास्तविक उत्पाद छवि

हमें क्यों चुनें?

1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं

क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?TXWEI अपने कस्टम एलसीडी आवश्यकताओं को पूरा कर सकते हैं.

2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान

क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?TXWEIएयर और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधी और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।

3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता

TXWEI ISO9001: 2015 और ISO14000 द्वारा योग्य है, जो वैश्विक बाजारों में RoHS, REACH और अन्य पर्यावरण नियमों को पूरा करता है। हम विनिर्माण IQC,PQC और OQC प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.

4दीर्घकालिक आपूर्ति

सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्षों से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
