40 पिन 2.86 इंच टीएफटी एलसीडी डिस्प्ले 376×960 एचवीजीए ST7701SN ड्राइवर आईसी आरजीबी इंटरफ़ेस के साथ

एमसीयू 2.86 इंच टीएफटी एलसीडी, 2.86 "376 * 960एचवीजीए एलसीडी डिस्प्ले विवरण

TXW286005B0 एक 2.86 इंच के विकर्ण TFT एलसीडी मॉड्यूल है जिसमें HVGA 376*960 पिक्सल का रिज़ॉल्यूशन है

उत्पाद का त्वरित विवरणः

1एलसीडी आकारः 2.86 ¢ टीएफटी

2. संकल्पः376*960

3देखने का कोण: 12 बजे

4. रूपरेखा आयाम:31.2*76.6*2.05मिमी

5.सक्रिय क्षेत्र:26.51 * 67.68

6. इंटरफ़ेस प्रकारःआरजीबी 24 बीआईटी इंटरफ़ेस

7. टच पैनलः टच पैनल के बिना ((अनुकूलन योग्य)

8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C

उत्पाद की विशेषताएंः

1.TXW286005B0 एक 3.5 इंच के विकर्ण आकार, 376xRGBx960 पूर्ण रंग TFT एलसीडी डिस्प्ले है।
2. यह मॉड्यूल आरजीबी इंटरफेस का समर्थन करता है. TXW286005B0 मॉडल का मॉड्यूल आकार 31.2 * 76.6 * 2.05 मिमी है, जिसका प्रभावी क्षेत्रफल 26.51 * 67.68 मिमी है;
3.TXW286005B0 और ST7701SN नियंत्रक मॉड्यूल पर एकीकृत हैं, 2.8V से 3.3V तक के तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज के साथ।
4-20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है; इसका भंडारण तापमान सीमा -30 °C से +80 °C है।
5.TXW286005B0 एक ऊर्ध्वाधर मोड एलसीडी मॉड्यूल है जिसकी चमक 300cd/m2 है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।

यह 2.86 इंच का टीएफटी एलसीडी मॉड्यूल पढ़ने के लिए पेन, स्मार्ट संगीत वाद्ययंत्र, पानी शुद्ध करने वाले, कॉफी बनाने वाले, ओवन, स्पीकर, हैंडहेल्ड डिवाइस आदि जैसे उत्पादों के लिए उपयुक्त है।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।

Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1.5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।

Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन / पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.

प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।

Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।

एमसीयू 2.86 इंच टीएफटी एलसीडी, 2.86 " 376x960 एचवीजीए एलसीडी डिस्प्ले ड्राइंग

बैक-लाइट यूनिट विशेषताएं

बैक-लाइट सिस्टम 4 सफेद एल ई डी के साथ एक किनारा प्रकाश व्यवस्था प्रकार है।

निम्नलिखित तालिकाओं में दिखाए गए हैं।

टीएफटी डीसीसीहाराप्रदत्तियाँ

मॉड्यूल फ़ंक्शन विवरण

ऑप्टिकल विशेषताएं

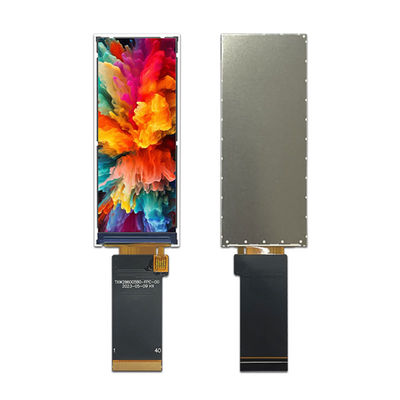

2.86" इंच टच एलसीडी मॉड्यूल वास्तविक उत्पाद छवि
