| एमओक्यू: | 1pcs |
| कीमत: | negotiations |
| स्टैंडर्ड पैकेजिंग: | बॉक्स पैकेजिंग |
| प्रसव अवधि: | 5-8 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | 100000pcs |

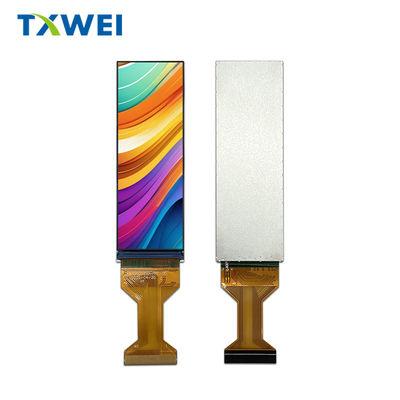

3.0 इंच टीएफटी कस्टम एलसीडी, आईपीएस 268*800 पिक्सल एलसीडी विवरण
TXWEI 300059S0 एक विकर्ण आकार 3.0 ′′ इंच TFT एलसीडी मॉड्यूल है जिसमें 268x800 पिक्सेल का रिज़ॉल्यूशन है। यह मॉड्यूल ST7701S आईसी के साथ निर्मित है; इसमें नियंत्रक और ड्राइवर आईसी कार्य शामिल हैं,आरजीबी इंटरफ़ेस का समर्थन करता है, और आपूर्ति वोल्टेज (वीडीडी) सीमा 18V. इस मॉड्यूल देखने की दिशा आईपीएस प्रकार मुक्त देखने के कोण ((85/85/85/85) है।
300059S0टीएफटी एलसीडी मॉड्यूल 350 नाइट की चमक के साथ पोर्ट्रेट मोड है। मॉड्यूल एक प्रतिरोधक टच स्क्रीन और प्रोजेक्टेड कैपेसिटिव टच स्क्रीन के लिए भी उपलब्ध है।यह -20°C से +70°C के तापमान पर काम कर सकता हैइसका भंडारण तापमान -30°C से +80°C तक होता है। यह 3.0 ′′ इंच का टीएफटी एलसीडी मॉड्यूल व्यापक रूप से छात्र पेंसिल डिस्प्ले, घरेलू उपकरण डिस्प्ले,संगीत वाद्ययंत्र उत्पाद प्रदर्शन और अन्य उत्पाद
उत्पाद के फायदे
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 3.0 ′′ टीएफटी
2. संकल्पः268*800
3देखने का कोण: 12 बजे
4. रूपरेखा आयाम:26.52*78.75*1.65मिमी
5.सक्रिय क्षेत्र:24.12*72 मिमी
6. इंटरफ़ेस प्रकारःआरजीबी 16 बीआईटी इंटरफ़ेस
7. टच पैनलः टच पैनल के बिना ((अनुकूलन योग्य)
8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
| उत्पाद: | 3.0" इंच टीएफटी | टच स्क्रीनः | बिना टीपी ((अनुकूलन योग्य) |
| संकल्पः |
268*800 |
देखने की दिशा: | बारह बजे |
| इंटरफ़ेसः |
आरजीबी 16 बीआईटी इंटरफ़ेस |
पिन संख्याः | 40 पिन |
| कनेक्शनः | प्लगिंग (अनुकूलित) | सतह चमकः | 350 सीडी/एम2 |
| ऑपरेटिंग टेम्पः | -20°C से +70°C | अनुपालन: | REACH और RoHS अनुरूप |
आरजीबी 3.0 इंच टीएफटी एलसीडी, 3.0" 268×800 एचवीजीए एलसीडी डिस्प्ले ड्राइंग
मॉड्यूल फ़ंक्शन विवरण
| पिन नं. | प्रतीक | एलसीएमकार्यात्मक | नोट्स | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | एलईडीए | बैकलाइट एनोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | एलईडीके | बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | वीसीC3.3V | एलसीडी के लिए बिजली की आपूर्ति। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | एलसीडी_आईडी0 ((जीएनडी)) | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | एलसीडी_आईडी1 ((जीएनडी) | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | LCD_ID2 ((GND) | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | जीएनडी | पीओवर ग्राउंड | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | VSYNC | आरजीबी इंटरफ़ेस संचालन के लिए ऊर्ध्वाधर (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HSYNC | आरजीबी इंटरफ़ेस संचालन के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DOTCLK | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | DE | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | बी0 | नीला डेटा | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | बी1 | नीला डेटा | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | बी2 | नीला डेटा | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | बी3 | नीला डेटा | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | बी4 | नीला डेटा | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | जी0 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | जी1 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | जी2 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | जी3 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | जी4 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | जी5 | हरी जानकारी | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | आर0 | लाल रंग के आंकड़े | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | आर1 | लाल रंग के आंकड़े | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | आर2 | लाल रंग के आंकड़े | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | आर3 | लाल रंग के आंकड़े | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | आर4 | लाल रंग के आंकड़े | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | रीसेट करें | सिग्नल इनपुट टर्मिनल रीसेट करें.
