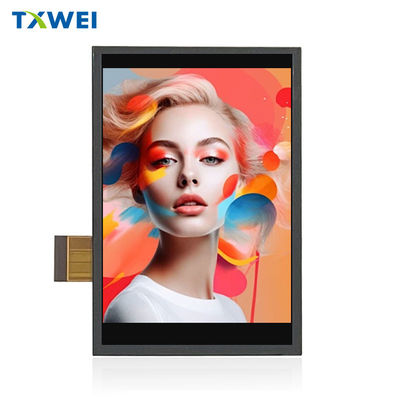

डिस्प्ले अनुप्रयोगों के लिए 240*320 रिज़ॉल्यूशन ST7789V2 कंट्रोलर के साथ 3.2 इंच TFT LCD डिस्प्ले मॉड्यूल

TXW320021S0-CTP एलसीडी मॉड्यूल उत्पाद परिचय
शेन्ज़ेन तियानमी प्रौद्योगिकी कं, लिमिटेड द्वारा लॉन्च किया गया TXW320021S0-CTP एलसीडी मॉड्यूल एक उच्च गुणवत्ता वाला उत्पाद है जो उच्च गुणवत्ता वाले डिस्प्ले और सुविधाजनक टच कार्यों को एकीकृत करता है।उत्कृष्ट प्रदर्शन और समृद्ध सुविधाओं के साथ, यह व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और IoT उपकरणों जैसे विभिन्न क्षेत्रों में उपयोग किया जाता है।

उत्पाद अवलोकन
TXW320021S0-CTP एलसीडी मॉड्यूल एक 240 × RGB × 320 रिज़ॉल्यूशन TFT एलसीडी पैनल को अपनाता है, जो Sitronix ST7789V2 ड्राइवर आईसी के साथ जोड़ा जाता है, जो स्पष्ट और नाजुक छवि प्रदर्शन, उज्ज्वल और पूर्ण रंग सुनिश्चित करता है।इसकी अनूठी 12 बजे की डिजाइनआरजीबी लंबवत पट्टी पिक्सेल व्यवस्था के साथ संयुक्त, सभी कोणों पर सुसंगत और स्थिर प्रदर्शन प्रभाव सुनिश्चित करता है।

उत्पाद की विशेषताएं

1प्रदर्शन प्रदर्शित करें

• इस मॉड्यूल में 65K/262K की रंग प्रदर्शन क्षमता है, जिसे विभिन्न अनुप्रयोग परिदृश्यों की विविध रंग आवश्यकताओं को पूरा करने के लिए सॉफ्टवेयर के माध्यम से लचीले ढंग से स्विच किया जा सकता है।
• सफेद एलईडी बैकलाइट स्रोत को अपनाना, समान और स्थिर बैकलाइट प्रभाव प्रदान करना, यह सुनिश्चित करना कि विभिन्न प्रकाश स्थितियों में स्पष्ट और उज्ज्वल छवियां प्रस्तुत की जा सकें।
• 16 बिट एमसीयू इंटरफेस के साथ, यह विभिन्न मुख्यधारा के प्रोसेसर के साथ निर्बाध रूप से एकीकृत हो सकता है, तेजी से और स्थिर डेटा संचरण और कुशल प्रदर्शन नियंत्रण प्राप्त कर सकता है।

2. स्पर्श समारोह
जी + एफ संरचना के साथ एकीकृत टच स्क्रीन में उच्च संवेदनशीलता और उच्च परिशुद्धता स्पर्श प्रतिक्रिया क्षमता है, जो उपयोगकर्ता के प्रत्येक स्पर्श ऑपरेशन को सटीक रूप से कैप्चर कर सकती है।
टच ड्राइवर आईसी FT6336U को अपनाता है, जो टच सिग्नल के स्थिर संचरण और तेजी से प्रसंस्करण सुनिश्चित करने के लिए I2C इंटरफ़ेस के माध्यम से मुख्य नियंत्रण चिप के साथ संवाद करता है।
3पर्यावरण अनुकूलन क्षमता
कार्य तापमान सीमा -20 °C से +60 °C है, और भंडारण तापमान सीमा -30 °C से +70 °C है।यह कठोर तापमान वातावरण में सामान्य संचालन बनाए रख सकता है और विभिन्न औद्योगिक और बाहरी अनुप्रयोग परिदृश्यों के लिए उपयुक्त है.
बैकलाइटिंग प्रणाली में 6 सफेद एलईडी लाइट्स का प्रयोग किया गया है, जिनकी सेवा अवधि लंबी है (30000 घंटे) और उच्च चमक वाले निरंतर संचालन में भी स्थिर प्रदर्शन बनाए रख सकती है।
4आकार और वजन
एलसीडी मॉड्यूल का आकार 55.04 मिमी (चौड़ाई) x 77.70 मिमी (ऊंचाई) x 2.81 मिमी (मोटाई) है, और जब टच स्क्रीन के साथ जोड़ा जाता है, तो समग्र आकार 55.04 मिमी (चौड़ाई) x 79.70 मिमी (ऊंचाई) x 4.06 मिमी (मोटाई) है.कॉम्पैक्ट और हल्के डिजाइन से इसे विभिन्न उपकरणों में आसानी से एम्बेड किया जा सकता है, जिससे स्थान की बचत होती है।

टीएफटी एलसीडी स्क्रीन के लिए उत्पाद अनुकूलन सेवाएं

ब्रांड नाम: TXWEI

मॉडल संख्याः TXW320021S0-CTP

उत्पत्ति स्थानः शेन्ज़ेन

प्रमाणीकरण: सीई आरओएचएस एफसीसी

न्यूनतम आदेश मात्राः बातचीत

कीमत: बातचीत

पैकेजिंग विवरणः कार्डबोर्ड

प्रसव का समय: 16

भुगतान की शर्तें: L/C TT D/P

आपूर्ति क्षमताः 10000 पीसी

देखने की दिशाः आईपीएस

आकारः 3.2 इंच

बैकलाइट वोल्टेजः 3.3V

डिस्प्ले आईसीः ST7789V2

चमकः 350cd/m2

उत्पाद लाभ

1उच्च एकीकरण और संगतता

• कैपेसिटिव टच फंक्शन के साथ एलसीडी डिस्प्ले को एकीकृत करने से बाहरी कनेक्शन और वायरिंग की जटिलता कम होती है और सिस्टम की स्थिरता और विश्वसनीयता में सुधार होता है।
• कई एमसीयू प्लेटफार्मों के साथ संगत, उपयोगकर्ताओं के लिए वास्तविक जरूरतों के अनुसार लचीले ढंग से चयन और विकास करने के लिए सुविधाजनक, और परियोजना विकास चक्र को छोटा।

2. अच्छा दृश्य अनुभव
उच्च रिज़ॉल्यूशन और समृद्ध रंग प्रदर्शन क्षमताएं नाजुक और यथार्थवादी छवि प्रभाव प्रस्तुत कर सकती हैं, जिससे उपयोगकर्ताओं को उच्च गुणवत्ता वाला दृश्य आनंद मिलता है।
अनुकूलित पिक्सेल व्यवस्था और बैकलाइट डिजाइन प्रदर्शन के विपरीत और चमक एकरूपता को प्रभावी ढंग से बढ़ाता है, जिससे छवि स्पष्ट और तेज हो जाती है।
3विश्वसनीयता और स्थायित्व

• उच्च और निम्न तापमान भंडारण, उच्च और निम्न तापमान संचालन, उच्च आर्द्रता और गर्मी भंडारण, और थर्मल सदमे जैसे कठोर विश्वसनीयता परीक्षणों के माध्यम से,हम विभिन्न जटिल पर्यावरणीय परिस्थितियों में स्थिर प्रदर्शन सुनिश्चित करते हैं.
• सीसा रहित तकनीक का उपयोग करके निर्मित, यह पर्यावरणीय आवश्यकताओं को पूरा करता है और उत्पाद की दीर्घकालिक विश्वसनीयता में सुधार करता है।

4, अनुप्रयोग क्षेत्र
TXW320021S0-CTP एलसीडी मॉड्यूल का व्यापक रूप से उपयोग किया जाता हैदरवाजा लॉक डिस्प्ले, हैंडहेल्ड डिस्प्ले, इंस्ट्रूमेंट डिस्प्ले, मेडिकल उपकरण डिस्प्ले, घरेलू उपकरण डिस्प्ले, औद्योगिक उपकरण डिस्प्ले आदिउत्पाद की प्रतिस्पर्धात्मकता और उपयोगकर्ता अनुभव को बढ़ाने के लिए विभिन्न उपकरणों के लिए स्पष्ट, सहज और सुविधाजनक मानव-कंप्यूटर बातचीत इंटरफ़ेस प्रदान करना।
