एमओक्यू: | Negotiate |
कीमत: | Negotiate |
स्टैंडर्ड पैकेजिंग: | Cardboard |
प्रसव अवधि: | 16 |
भुगतान विधि: | L/C TT D/P |
आपूर्ति क्षमता: | 10000pcs |

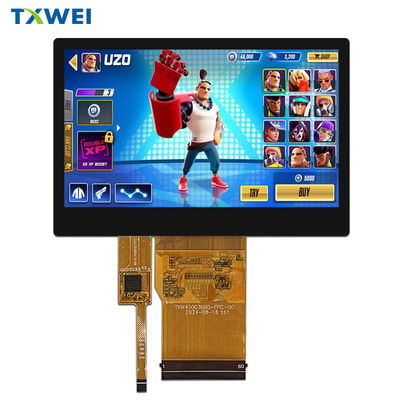

TXW450036B0-LA: 4.45-इंच हाई-डेफिनिशन टच स्क्रीन, जो मल्टी सीन एप्लिकेशन प्रदर्शित करने में सक्षम है
औद्योगिक टच पैनल के लिए उत्पाद अनुकूलन सेवाएँ:
ब्रांड का नाम: TXWEI
मॉडल नंबर: TXW450036B0-LA
उत्पत्ति का स्थान: शेन्ज़ेन
प्रमाणीकरण: CE ROHS FCC
न्यूनतम आदेश मात्रा: बातचीत करें
मूल्य: बातचीत करें
पैकेजिंग विवरण: कार्डबोर्ड
डिलीवरी का समय: 16
भुगतान की शर्तें: एल/सी टीटी डी/पी
आपूर्ति की क्षमता: 10000pcs
एलसीएम पिन एन काउंट: 60pin
पिक्सेल पिच (W*H): 0.0513*0.0513
पिक्सेल की संख्या: 1920*3RGB(H)X1080(V)
बैकलाइट वोल्टेज: 16.8-19.2V
एलसीएम इंटरफ़ेस: LVDS 8 बिट इंटरफ़ेस
कीवर्ड: औद्योगिक टच पैनल, औद्योगिक टच स्क्रीन पैनल, इंटरैक्टिव टच पैनल
मल्टी सिनेरियो अनुकूलन, व्यापक रूप से लागू
मॉड्यूल फ़ंक्शन विवरण
पिन नंबर |
प्रतीक |
एलसीएमकार्यात्मक |
टिप्पणियाँ |
1 |
GND |
पावर ग्राउंड |
|
2 |
GND |
पावर ग्राउंड |
|
3 |
NC |
कोई कनेक्शन नहीं। |
|
4 |
VCC 3.3V |
एलसीडी के लिए बिजली की आपूर्ति। |
|
5 |
VCC 3.3V |
एलसीडी के लिए बिजली की आपूर्ति। |
|
6 |
NC |
कोई कनेक्शन नहीं। |
|
7 |
STBYB |
स्टैंडबाय मोड, सामान्य रूप से उच्च खींचा जाता है। |
|
8 |
RESET 3.3V |
रीसेट सिग्नल इनपुट पिन। |
|
9 |
VSP 5.8V |
बाहरी इनपुट वोल्टेज |
|
10 |
VSN -5.8V |
बाहरी इनपुट वोल्टेज |
|
11 |
U/D |
गेट अप या डाउन स्कैन नियंत्रण। सामान्य रूप से कम खींचें। |
|
12 |
R/L |
स्रोत दायां या बायां अनुक्रम नियंत्रण। सामान्य रूप से उच्च खींचें। |
|
13 |
GND |
पावर ग्राउंड |
|
14 |
SPI-CS |
चिप चयन सिग्नलl(SPI). |
|
15 |
I2C-SCL |
सीरियल क्लॉक सिग्नल(I2C). |
|
16 |
I2C-SDA |
सीरियल डेटा इनपुट/आउटपुट पिन(I2C). |
|
17 |
ERR |
त्रुटि का पता लगाने के लिए आउटपुट पिन। |
|
18 |
VGH |
कोई कनेक्शन नहीं। |
|
19 |
VGL |
कोई कनेक्शन नहीं। |
|
20 |
NC |
कोई कनेक्शन नहीं। |
|
21 |
VDD-OTP |
ओटीपी सर्किट के लिए बिजली की आपूर्ति
|
|
22 |
NC |
कोई कनेक्शन नहीं। |
|
23 |
SP-SCL |
सीरियल क्लॉक सिग्नल(SPI). |
|
24 |
SP-SDAI |
सीरियल डेटा इनपुट/आउटपुट पिन(SPI). |
|
25 |
SP-SDAO |
सीरियल डेटा आउटपुट पिन(SPI). |
|
26 |
ROM |
MTP रीलोड प्रति 30 फ्रेम: |
|
27 |
NC |
कोई कनेक्शन नहीं। |
|
28 |
GND |
पावर ग्राउंड |
|
29 |
OLV0N |
नकारात्मक LVDS विभेदक डेटा0 इनपुट(ODD) |
|
30 |
OLV0P |
सकारात्मक LVDS विभेदक डेटा0 इनपुट(ODD) |
|
31 |
GND |
पावर ग्राउंड |
|
32 |
OLV1N |
नकारात्मक LVDS विभेदक डेटा1 इनपुट(ODD) |
|
33 |
OLV1P |
सकारात्मक LVDS विभेदक डेटा1 इनपुट(ODD) |
|
34 |
GND |
पावर ग्राउंड |
|
35 |
OLVCLKN |
नकारात्मक LVDS विभेदक क्लॉक इनपुट(ODD) |
|
36 |
OLVCLKP |
सकारात्मक LVDS विभेदक क्लॉक इनपुट(ODD) |
|
37 |
GND |
पावर ग्राउंड |
|
38 |
OLV2N |
नकारात्मक LVDS विभेदक डेटा2 इनपुट(ODD) |
|
39 |
OLV2P |
सकारात्मक LVDS विभेदक डेटा2 इनपुट(ODD) |
|
40 |
GND |
पावर ग्राउंड |
|
41 |
OLV3N |
नकारात्मक LVDS विभेदक डेटा3 इनपुट(ODD) |
|
42 |
OLV3P |
सकारात्मक LVDS विभेदक डेटा3 इनपुट(ODD) |
|
43 |
GND |
पावर ग्राउंड |
|
44 |
ELV0N |
नकारात्मक LVDS विभेदक डेटा0 इनपुट(EVEN) |
|
45 |
ELV0P |
सकारात्मक LVDS विभेदक डेटा0 इनपुट(EVEN) |
|
46 |
GND |
पावर ग्राउंड |
|
47 |
ELV1N |
नकारात्मक LVDS विभेदक डेटा1 इनपुट(EVEN) |
|
48 |
ELV1P |
सकारात्मक LVDS विभेदक डेटा1 इनपुट(EVEN) |
|
49 |
GND |
पावर ग्राउंड |
|
50 |
ELVCLKN |
नकारात्मक LVDS विभेदक क्लॉक इनपुट(EVEN) |
|
51 |
ELVCLKP |
सकारात्मक LVDS विभेदक क्लॉक इनपुट(EVEN) |
|
52 |
GND |
पावर ग्राउंड |
|
53 |
ELV2N |
नकारात्मक LVDS विभेदक डेटा2 इनपुट(EVEN) |
|
54 |
ELV2P |
सकारात्मक LVDS विभेदक डेटा2 इनपुट(EVEN) |
|
55 |
GND |
पावर ग्राउंड |
|
56 |
ELV3N |
नकारात्मक LVDS विभेदक डेटा3 इनपुट(EVEN) |
|
57 |
ELV3P |
सकारात्मक LVDS विभेदक डेटा3 इनपुट(EVEN) |
|
58 |
GND |
पावर ग्राउंड |
|
59 |
LEDK |
बैकलाइट कैथोड इनपुट टर्मिनल के लिए बिजली की आपूर्ति। |
|
60 |
LEDA |
एलईडी बैकलाइट एनोड इनपुट के लिए बिजली की आपूर्ति। |
|
आरविश्वसनीयता परीक्षण आइटम
नहीं। |
परीक्षण आइटम |
परीक्षण की स्थिति |
टिप्पणियाँ |
1 |
उच्च तापमान. भंडारण |
+80°C / 96एच |
1. कार्यात्मक परीक्षण ठीक है। गुम खंड, छोटा, अस्पष्ट खंड गैर-प्रदर्शन, असामान्य रूप से प्रदर्शित करें और तरल क्रिस्टल रिसाव की अनुमति नहीं है। 2. कोई कम नहीं तापमान बुलबुले, अंत सील ढीला और गिरना, फ्रेम इंद्रधनुष।
|
2 |
कम तापमान. भंडारण |
-30°C / 96एच |
|
3 |
उच्च तापमान. ऑपरेटिंग |
+70°C / 96एच |
|
4 |
कम तापमान. ऑपरेटिंग |
-20°C / 96एच |
|
5 |
उच्च तापमान / आर्द्रता भंडारण |
60°C x 90%RH /96एच |
|
6 |
थर्मल और कोल्ड शॉक |
स्थिर अवस्था, -20℃(30मिनट) ~70℃ (30मिनट),10 चक्र |
Tianxianwei Technology TXW450036B0-LA के लिए पूर्ण तकनीकी सहायता और व्यापक बिक्री के बाद सहायता प्रदान करता है, जिसमें एक पेशेवर R&D टीम, प्रथम श्रेणी का उत्पादन नियंत्रण और 99.7% शिपमेंट उपज दर शामिल है। TXW450036B0-LA का चयन करने का अर्थ है विश्वसनीय गुणवत्ता और पेशेवर सेवा का चयन करना, जो स्मार्ट उपकरणों के लिए हाई-डेफिनिशन टच कंट्रोल के एक नए युग की शुरुआत करता है।
![]() |
