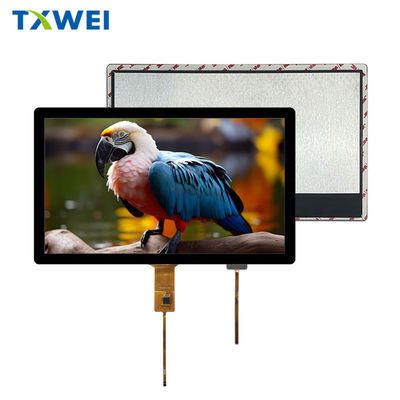

13.3 इंच 1920*1080 रिज़ॉल्यूशन IPS TFT LCD कैपेसिटिव टच पैनल EDP इंटरफेस टच स्क्रीन के साथ

शेन्ज़ेन Tianxianwei प्रौद्योगिकी कं, लिमिटेड TXW133008B0-CTP एलसीडी डिस्प्ले मॉड्यूलः

उच्च प्रदर्शन और उच्च विश्वसनीयता का उत्तम एकीकरण,TXW133008B0-सीटीपी एलसीडी मॉड्यूल से शेन्ज़ेन Tianxianwei प्रौद्योगिकी कं, लिमिटेड, एक 13.3 इंच TFT एलसीडी + सीटीपी मॉड्यूल कई औद्योगिक, वाणिज्यिक,और उच्च संकल्प के कारण चिकित्सा अनुप्रयोगों, सीसा मुक्त प्रक्रिया, क्षमता टच स्क्रीन और व्यापक तापमान कार्य सीमा।यह मॉड्यूल सीसा मुक्त प्रौद्योगिकी को अपनाता है, पर्यावरण आवश्यकताओं को पूरा करता है और हरित इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त है। इसका डिस्प्ले रिज़ॉल्यूशन 1920 × आरजीबी × 1080 डॉट्स है,स्पष्ट और नाजुक छवि गुणवत्ता प्रदान करना, जो जटिल ग्राफिक्स या हाई डेफिनिशन वीडियो को पूरी तरह से प्रस्तुत कर सकता है।क्षमता टच स्क्रीन एक जी + जी संरचना को अपनाता है और संवेदनशील और सटीक स्पर्श प्रतिक्रिया सुनिश्चित करने के लिए GT9271 ड्राइवर आईसी से लैस है, उपयोगकर्ताओं को एक सुचारू इंटरैक्टिव अनुभव प्रदान करता है।

कार्य तापमान सीमा 0 °C से +50 °C है, और भंडारण तापमान सीमा -20 °C से +60 °C है, जो विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल हो सकती है और दीर्घकालिक स्थिर संचालन सुनिश्चित कर सकती है।280 cd/m2 तक की चमक के साथ एक सफेद एलईडी बैकलाइट स्रोत का उपयोग करना, 1000 तक का कंट्रास्ट अनुपातः1, और 25 एमएस का प्रतिक्रिया समय, यह उत्कृष्ट प्रदर्शन प्रभाव प्रदान करता है और गतिशील छवियों में भी भूत के बिना स्पष्टता बनाए रख सकता है।

इंटरफेस के संदर्भ में, मॉड्यूल उच्च गुणवत्ता वाले छवि संकेतों के संचरण और प्रदर्शन को महसूस करते हुए उच्च गति और स्थिर डेटा संचरण सुनिश्चित करने के लिए एक 2-लेन ईडीपी इंटरफ़ेस को अपनाता है।आई/ओ पावर सप्लाई वोल्टेज 2 से भिन्न होता है.5V से 3.3V, 2.8V के एक विशिष्ट मुख्य बिजली आपूर्ति वोल्टेज के साथ। वर्तमान खपत और बिजली अपव्यय में विभिन्न मोड में स्पष्ट मापदंड हैं, जो बिजली आपूर्ति डिजाइन के लिए एक आधार प्रदान करते हैं।

मॉड्यूल के बाहरी आयाम 305.20mm (W) × 178.10mm (H) × 2.60mm (T) हैं, केवल 730g के वजन के साथ, इसे एकीकृत और स्थापित करना आसान बनाता है,और सीमित स्थान के साथ अनुप्रयोगों के लिए उपयुक्त. कैपेसिटिव टच स्क्रीन का आकार 319.74 मिमी (डब्ल्यू) × 191.22 मिमी (एच) × 5.50 मिमी (टी) है, जो पूर्ण कार्यक्षमता बनाए रखते हुए अच्छी कॉम्पैक्टनेस बनाए रखता है। मॉड्यूल 30 पिन से लैस है,प्रदर्शन नियंत्रण संकेतों को कवर करने के लिए, पावर सिग्नल, ग्राउंड सिग्नल आदि। कनेक्शन की विश्वसनीयता और संगतता सुनिश्चित करने के लिए प्रत्येक पिन का कार्य स्पष्ट रूप से बताया गया है।

आंतरिक सर्किट डिजाइन को सावधानीपूर्वक अनुकूलित किया गया है, जिसमें एचपीडी सिग्नल के आउटपुट सर्किट के साथ-साथ ब्लूनेबल और ब्लूपंगडेम के इनपुट सर्किट का विस्तृत विवरण दिया गया है।डेवलपर्स को समृद्ध डिजाइन विवरण प्रदान करना और मॉड्यूल के आंतरिक कार्य सिद्धांत की गहरी समझ को सुविधाजनक बनाना.

इस मॉड्यूल ने उत्कृष्ट विश्वसनीयता दिखाई है, कई परीक्षणों जैसे उच्च तापमान भंडारण, निम्न तापमान भंडारण, उच्च तापमान संचालन, निम्न तापमान संचालन,और उच्च तापमान और उच्च आर्द्रता भंडारण, जो विभिन्न जटिल वातावरणों में दीर्घकालिक स्थिर संचालन सुनिश्चित करते हुए इसकी उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता और स्थिरता को साबित करता है।ये परीक्षण परियोजनाएं विभिन्न चरम पर्यावरणीय परिस्थितियों को कवर करती हैं, मॉड्यूल के प्रदर्शन और गुणवत्ता का व्यापक रूप से मूल्यांकन करना और ग्राहकों को विश्वसनीय उत्पाद प्रदान करना।
संक्षेप में, TXW133008B0-CTP एलसीडी डिस्प्ले मॉड्यूल अपने उच्च प्रदर्शन, उच्च विश्वसनीयता और समृद्ध कार्यों के साथ बाजार में एक प्रतिस्पर्धी उत्पाद बन गया है,प्रदर्शन मॉड्यूल के लिए आधुनिक इलेक्ट्रॉनिक उपकरणों की सख्त आवश्यकताओं को पूरा.

एलसीएम पिनविवरण:

यह 13.3 इंच का TXW133008B0-CTP एलसीडी डिस्प्ले मॉड्यूल विभिन्न उद्योगों के लिए अनुकूलित एक डिस्प्ले कलाकृति है।

चिकित्सा उपकरण
अनुप्रयोग उदाहरण: एक चिकित्सा मॉनिटर पर, इसका उच्च संकल्प सटीक रूप से महत्वपूर्ण महत्वपूर्ण संकेत डेटा जैसे इलेक्ट्रोकार्डियोग्राम और रोगियों के रक्त ऑक्सीजन संतृप्ति प्रदर्शित कर सकता है,यह सुनिश्चित करना कि चिकित्सा कर्मचारी जानकारी को सही ढंग से पढ़ सकें और समय पर निदान कर सकें.
फायदे: सटीक रंग अभिव्यक्ति, चिकित्सा छवियों को स्पष्ट रूप से प्रस्तुत करने में सक्षम, डॉक्टरों को निदान में सहायता;जटिल चिकित्सा वातावरण में स्थिर संचालन सुनिश्चित करने के लिए मजबूत विरोधी हस्तक्षेप क्षमता.
औद्योगिक नियंत्रण
अनुप्रयोग उदाहरण: औद्योगिक स्वचालन उत्पादन लाइनों में, इसका उपयोग पैनल डिस्प्ले स्क्रीन को नियंत्रित करने के लिए किया जाता है, जो वास्तविक समय में ऑपरेशन स्थिति, पैरामीटर सेटिंग्स आदि प्रदर्शित कर सकता है।उत्पादन लाइन का.
लाभः उच्च चमक और विपरीतता, कारखाने की कार्यशालाओं में मजबूत प्रकाश वातावरण में भी स्पष्ट दृश्यता सुनिश्चित करती है; व्यापक तापमान कार्य सीमा,औद्योगिक वातावरण में तापमान परिवर्तनों के अनुकूलउच्च विश्वसनीयता, उपकरण के डाउनटाइम को कम करना।
व्यावसायिक प्रदर्शन
अनुप्रयोग उदाहरण: शॉपिंग मॉल में डिजिटल साइनेज या इंटरैक्टिव डिस्प्ले स्क्रीन में, उच्च रिज़ॉल्यूशन और चमकीले रंगों के डिस्प्ले प्रभावों के साथ ग्राहकों का ध्यान आकर्षित करें,उत्पाद की जानकारी या प्रचार गतिविधियों को प्रदर्शित करना.
लाभः उच्च संकल्प और जीवंत रंग, ग्राहकों का ध्यान आकर्षित करते हैं और विज्ञापन प्रभावशीलता को बढ़ाते हैं।टच स्क्रीन फ़ंक्शन इंटरैक्टिव अनुभव प्रदान करता है और उपयोगकर्ता जुड़ाव को बढ़ाता है.
मॉनिटर प्रणाली
अनुप्रयोग उदाहरणः सुरक्षा निगरानी केंद्र में, इसका उपयोग निगरानी कैमरों की छवियों को प्रदर्शित करने के लिए किया जाता है।इसके उच्च संकल्प और उच्च कंट्रास्ट से निगरानी क्षेत्र के भीतर विवरणों की स्पष्ट पहचान करने में मदद मिलती है.
फायदे: उच्च संकल्प और कंट्रास्ट, जो निगरानी फुटेज में विवरणों को स्पष्ट रूप से पहचानने में मदद करते हैं; उच्च चमक निगरानी केंद्र में उज्ज्वल वातावरण में भी स्पष्ट दृश्यता सुनिश्चित करती है.
शिक्षा उपकरण
अनुप्रयोग उदाहरण: शिक्षकों और छात्रों के लिए इलेक्ट्रॉनिक व्हाइटबोर्ड या शिक्षण ऑल-इन-वन मशीनों पर स्पष्ट शिक्षण सामग्री प्रदर्शित करना, जैसे कि पाठ्यक्रम सामग्री, वीडियो आदि।
लाभः कक्षा के वातावरण के लिए उपयुक्त बड़े स्क्रीन आकार, जिससे पिछली पंक्ति में छात्रों को शिक्षण सामग्री को स्पष्ट रूप से देखने की अनुमति मिलती है; टच स्क्रीन समारोह,शिक्षक-छात्र बातचीत और संचालन के लिए सुविधाजनक.
