| एमओक्यू: | Negotiate |
| कीमत: | Negotiate |
| स्टैंडर्ड पैकेजिंग: | Cardboard |
| प्रसव अवधि: | 16 |
| भुगतान विधि: | L/C TT D/P |
| आपूर्ति क्षमता: | 10000pcs |

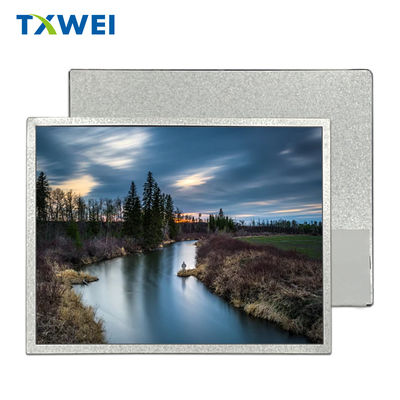

TXW104001N0 एक 10.4-इंच औद्योगिक ग्रेड TFT LCD डिस्प्ले स्क्रीन है जिसे शेन्ज़ेन तियानक्सियानवेई टेक्नोलॉजी कं, लिमिटेड द्वारा स्वतंत्र रूप से विकसित किया गया है। यह 4:3 मानक अनुपात डिजाइन को अपनाता है और 400nits की चमक के साथ 1024 × 768 (XGA) उच्च-रिज़ॉल्यूशन IPS पैनल से लैस है। यह कठोर औद्योगिक वातावरण के लिए विशेष रूप से डिज़ाइन किया गया एक अत्यधिक विश्वसनीय डिस्प्ले समाधान है।
क्लासिक 4:3 अनुपात, 1024 × 768 रिज़ॉल्यूशन, और 0.2055 मिमी पिक्सेल पिच यह सुनिश्चित करते हैं कि 210.432 × 157.824 मिमी के डिस्प्ले क्षेत्र के भीतर अक्षर, तरंगरूप और चित्र तीक्ष्ण और स्पष्ट रहें।
228.4 × 174.5 × 5.9 मिमी अल्ट्रा-थिन संरचना, जो 12.1-इंच उत्पादों की तुलना में 30% पतली है, जिसे कार सेंटर कंसोल, पोर्टेबल डिवाइस, मेडिकल टैबलेट और ड्रोन ग्राउंड स्टेशनों जैसे कॉम्पैक्ट परिदृश्यों में आसानी से एम्बेड किया जा सकता है।
IPS पूर्ण दृश्य कोण: वास्तव में कोई ब्लाइंड स्पॉट नहीं
ALL O'CLOCK 178 °/178 ° पूर्ण दृश्य क्षेत्र कैबिनेट साइड रखरखाव, डॉक्टर सराउंड कंसल्टेशन और ड्राइवर स्क्विंटिंग नेविगेशन के दौरान इंजीनियरों के लिए लगातार रंग संतृप्ति और कंट्रास्ट सुनिश्चित करता है, TN स्क्रीन की अजीबोगरीब "यिन-यांग स्क्रीन" को अलविदा कहता है।
400 nits उच्च चमक + विस्तृत तापमान बैकलाइट
32 उच्च-दक्षता वाले एलईडी, 160 एमए निरंतर वर्तमान ड्राइव, 27 वी बैक प्रेशर, 400 nits की समान चमक प्रदान करते हैं; काम करने का तापमान -20 ℃~+70 ℃ है, और भंडारण का तापमान -30 ℃~+70 ℃ है। यह उत्तर में ठंडी रातों या केबिन में उच्च तापमान की परवाह किए बिना लगातार और स्थिर रूप से आउटपुट कर सकता है।
LVDS 30 पिन: उच्च गति स्थिरता, प्लग एंड प्ले
विभेदक सिग्नल एंटी-इंटरफेरेंस, 30 पिन सॉकेट का एक बार का लॉकिंग, वायरिंग हार्नेस की जटिलता को कम करता है; 6-बिट/8-बिट रंग गहराई स्विचिंग का समर्थन करता है, मुख्यधारा ARM, x86 और FPGA ड्राइवर बोर्ड के साथ संगत है, जिससे समग्र विकास चक्र छोटा हो जाता है।
5, 99.7% उपज दर के पीछे तियानक्सियानवेई मानक
क्लास 1000 क्लीनरूम से, AOI+एजिंग+वाइब्रेशन ट्रिपल टेस्टिंग तक, और 24 घंटे की बिक्री के बाद प्रतिक्रिया तक, तियानक्सियानवेई टेक्नोलॉजी ने 99.7% शिपिंग उपज दर के साथ प्रत्येक TXW104001N0 के लिए एक "शून्य मरम्मत" आत्मविश्वास स्थापित किया है।
TFT LCD मॉड्यूल के लिए उत्पाद अनुकूलन सेवाएँ:
ब्रांड का नाम: TXWEI
मॉडल नंबर: TXW104001N0
उत्पत्ति का स्थान: शेन्ज़ेन
प्रमाणीकरण: CE ROHS FCC
न्यूनतम आदेश मात्रा: बातचीत करें
मूल्य: बातचीत करें
पैकेजिंग विवरण: कार्डबोर्ड
डिलीवरी का समय: 16
भुगतान की शर्तें: एल/सी टीटी डी/पी
आपूर्ति की क्षमता: 10000pcs
आकार: 10.4 इंच
यांत्रिक रूपरेखा आकार (W*H*T): 228.4*174.5*5.9
एलसीएम पिन एन काउंट: 30 पिन
सक्रिय क्षेत्र: 210.432(H) * 157.824(V)
देखने की दिशा: ALL O’CLOCK
| विशेषता | मूल्य |
|---|---|
| यांत्रिक रूपरेखा आकार (W*H*T) | 228.4*174.5*5.9 |
| आकार | 10.4 इंच |
| सक्रिय क्षेत्र | 210.432(H) * 157.824(V) |
| एलसीएम इंटरफ़ेस | LVDS इंटरफ़ेस |
| पिक्सेल की संख्या | 1024*768 |
| ऑपरेटिंग तापमान | -20 से +70℃ |
| पिक्सेल पिच (W*H) | 0.2055(H) * 0.2055(V) |
| भंडारण तापमान | -30 से +70℃ |
| एलसीएम पिन एन काउंट | 30 पिन |
| देखने की दिशा | ALL O’CLOCK |
मुख्य तकनीकी पैरामीटर
पैनल प्रकार: IPS हार्ड स्क्रीन (आमतौर पर ब्लैक मोड)
प्रभावी प्रदर्शन क्षेत्र: 210.432 × 157.824mm
पिक्सेल संरचना: RGB स्ट्राइप व्यवस्था
पिक्सेल रिक्ति: 0.2055mm
देखने का कोण: ALL O'CLOCK
ऑप्टिकल प्रदर्शन
चमक: 400cd/m ²
कंट्रास्ट अनुपात: 800:1 (विशिष्ट मान)
कलर गैमट: 72% NTSC (विशिष्ट मान)
विद्युत विशेषताएं
ड्राइविंग विधि: TFT सक्रिय मैट्रिक्स
इंटरफ़ेस प्रकार: LVDS 30PIN
बैकलाइट सिस्टम: 32 एलईडी सरणियाँ
बैकलाइट वोल्टेज: 27V DC
बैकलाइट करंट: 160mA
यांत्रिक विशेषताएं
आयाम: 228.4 × 174.5 × 5.9mm
सतह उपचार: एंटी ग्लेयर हार्डनिंग उपचार
स्थापना विधि: फ्रंट फ्रेम फिक्स्ड (मानक स्थापना छेद प्रदान किए गए)
पर्यावरण अनुकूलन क्षमता
कार्य तापमान: -20 ℃~+70 ℃
भंडारण तापमान: -30 ℃~+70 ℃
भूकंपीय प्रदर्शन: 5-500Hz/5G (IEC60068-2-6 मानक के अनुरूप)
उत्कृष्ट प्रदर्शन प्रदर्शन
IPS तकनीक 178 ° पूर्ण देखने के कोण पर कोई रंग कास्ट सुनिश्चित नहीं करती है
400nits उच्च चमक विभिन्न इनडोर और आउटडोर प्रकाश व्यवस्था के वातावरण की जरूरतों को पूरा करती है
1024 × 768 रिज़ॉल्यूशन नाजुक प्रदर्शन प्रभाव प्रदान करता है
औद्योगिक ग्रेड विश्वसनीयता
चरम कार्य वातावरण के लिए उपयुक्त विस्तृत तापमान डिजाइन
कांच की सतह के प्रभाव प्रतिरोध और खरोंच प्रतिरोध को मजबूत करें
विफलता के बीच का औसत समय (MTBF)>50000 घंटे
अनुकूलित बिजली आपूर्ति डिजाइन
कुशल एलईडी बैकलाइट सिस्टम जिसकी बिजली खपत केवल 4.32W है
PWM डिमिंग (100-10kHz) का समर्थन करता है
कम विद्युत चुम्बकीय हस्तक्षेप डिजाइन
जब स्थान चरम पर संकुचित हो जाता है, तो प्रदर्शन से समझौता नहीं किया जा सकता है। TXW104001N0, अपने उत्तम 10.4-इंच बॉडी के साथ, 178 ° आसानी, 400 nits तीक्ष्णता और 99.7% विश्वसनीयता से लैस है। यह न केवल एक डिस्प्ले स्क्रीन है, बल्कि इंजीनियरों, डॉक्टरों, सैनिकों और ड्राइवरों के लिए एक विश्वसनीय "दूसरी जोड़ी आँखें" भी है - पेशेवरों को एक छोटे से दृश्य क्षेत्र में अनंत संभावनाओं को बढ़ाने की अनुमति देता है।
