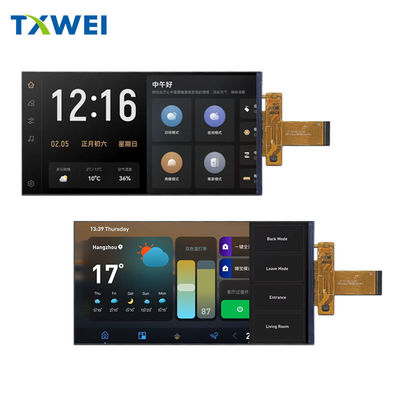

7-इंच की टीएफटी एलसीडी स्क्रीन एमआईपीआई उच्च परिभाषा स्क्रीन 720*1440 एलसीडी डिस्प्ले आईपीएस स्मार्ट होम पैनल रंगीन स्क्रीन

TXW700185B0 मुख्य पैरामीटर अवलोकन

स्क्रीन का विकर्ण 6.9 इंच है, और समग्र मॉड्यूल का आकार 80.21 मिमी चौड़ा, 162.34 मिमी ऊंचा और 2.22 मिमी मोटा है;

प्रभावी डिस्प्ले क्षेत्र 78.02 मिमी × 156.04 मिमी है, जो 720 क्षैतिज पिक्सेल और 1440 ऊर्ध्वाधर पिक्सेल के अनुरूप है।

 प्रत्येक क्षैतिज पिक्सेल को आगे तीन उप पिक्सेल में विभाजित किया गया है: लाल, हरा और नीला। इसलिए, उप की कुल संख्या

पिक्सेल 720 × 3 × 1440 है। पिक्सेल रिक्ति 0.10836 मिमी × 0.10836 मिमी है, और पिक्सेल व्यवस्था एक क्लासिक है

RGB ऊर्ध्वाधर पट्टी।

एलसीडी मोड सामान्य रूप से काला ट्रांसमिशन प्रकार है, जो टीएफटी सक्रिय मैट्रिक्स द्वारा संचालित है; ऊपर, नीचे, बाएं और दाएं दिशाओं में सभी

85 ° देखने का कोण प्राप्त करें, और सकारात्मक देखने के कोण पर कंट्रास्ट अनुपात 1000:1 से अधिक है। ड्राइवर आईसी

Sitronix GC9703C को अपनाता है, जिसमें 4-लेन MIPI DSI इंटरफ़ेस है, और 16.7 M रंग सॉफ़्टवेयर रंग चयन का समर्थन करता है।

बैकलाइट भाग किनारे की रोशनी संरचना के साथ 16 सफेद एलईडी लाइट का उपयोग करता है; एक एकल एलईडी में 40 एमए की धारा पर 22.4 वी से 26.4 वी का फॉरवर्ड वोल्टेज होता है

300 cd/m ² की विशिष्ट समग्र चमक और 250 cd/m ² की न्यूनतम गारंटीकृत चमक के साथ।

चमक एकरूपता ≥ 75% है, और एलईडी का जीवनकाल 30000 घंटे है (20 एमए पर समाप्त होता है और चमक में 50% की कमी होती है)।

डीसी बिजली की आपूर्ति को दो चैनलों में विभाजित किया गया है: वीसीआई 2.8 वी से 3.3 वी के वोल्टेज रेंज के साथ एनालॉग और डीसी-डीसी प्रदान करता है, आमतौर पर

3.3 वी; IOVCC डिजिटल I/O प्रदान करता है, जिसमें 1.8 V से 3.3 V दोनों उपलब्ध हैं, आमतौर पर 3.3 V। मॉड्यूल तापमान पर संचालित होता है

-20 ℃ से +70 ℃ तक, भंडारण तापमान -30 ℃ से +80 ℃ तक, और अधिकतम सापेक्ष आर्द्रता 90% RH।

रीसेट पिन निम्न स्तर प्रभावी है, जिसमें न्यूनतम पल्स चौड़ाई 10 µ s है। RESET जारी होने के बाद, कमांड भेजने में 15 ms लगते हैं।

 यदि स्लीप आउट मोड से रीसेट किया जाता है, तो स्लीप आउट कमांड 120 ms के भीतर नहीं भेजा जा सकता है। बैकलाइट डिमिंग पिन PWM समर्थन करता है

0% -100% स्टीप्लेस ब्राइटनेस एडजस्टमेंट। FPC की कुल लंबाई 44.57 मिमी है, गोल्ड फिंगर क्षेत्र 14.5 मिमी है, रिक्ति

30 पिन के बीच 0.5 मिमी है, अंत स्टील सुदृढीकरण मोटाई 0.1 मिमी है, और झुकने की त्रिज्या को बार-बार 10 बार मोड़ा जा सकता है

 2 मिमी के भीतर बिना फ्रैक्चर के।

पूरी मशीन का वजन मापा और घोषित किया जाना है। यह अनुशंसा की जाती है कि टच पैनल का प्रत्येक पक्ष

मॉड्यूल के प्रभावी क्षेत्र से 0.3 मिमी से 0.5 मिमी बड़ा हो ताकि पर्याप्त फिट मार्जिन सुनिश्चित किया जा सके। सभी सामग्री और प्रक्रियाएं अनुपालन करती हैं

RoHS लीड-फ्री आवश्यकताएं।

TXW700185B0, अपने 6.9-इंच संकीर्ण बेज़ेल, पूर्ण दृश्य कोण, उच्च चमक, विस्तृत तापमान रेंज और MIPI हाई-स्पीड इंटरफ़ेस के साथ,

निम्नलिखित परिदृश्यों में व्यापक रूप से डिज़ाइन और आयात किया गया है:

☛ कार में इंटेलिजेंट कॉकपिट: सेंट्रल कंट्रोल इंफॉर्मेशन स्क्रीन, पैसेंजर एंटरटेनमेंट स्क्रीन, रियर हेडरेस्ट डिस्प्ले, 360 °

सराउंड व्यू टर्मिनल।
☛ दो पहिया/तीन पहिया यात्रा: हाई-एंड इलेक्ट्रिक मोटरसाइकिल इंस्ट्रूमेंट पैनल, नई ऊर्जा स्कूटर सेंट्रल कंट्रोल, साझा

इलेक्ट्रिक साइकिल नेविगेशन स्क्रीन।
☛ औद्योगिक हैंडहेल्ड: पीडीए डेटा कलेक्टर, बारकोड स्कैनर, इन्फ्रारेड थर्मल इमेजर, औद्योगिक ग्रेड विस्फोट-प्रूफ टैबलेट।
☛ चिकित्सा इलेक्ट्रॉनिक्स: पोर्टेबल अल्ट्रासाउंड, महत्वपूर्ण संकेत मॉनिटर, इन्फ्यूजन पंप, दंत/नेत्र उपचार उपकरण

 डिस्प्ले विंडो।
☛ परीक्षण और माप: ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक, लॉजिक विश्लेषक, पावर क्वालिटी मॉनिटरिंग कंसोल।
☛ आउटडोर वाणिज्यिक उपयोग: एक्सप्रेस डिलीवरी कैबिनेट के लिए इंटरैक्टिव स्क्रीन, सेल्फ-सर्विस रिफ्यूलिंग मशीनें, दर्शनीय गाइड मशीनें,

बुद्धिमानकचरा छँटाई कियोस्क।
☛ समुद्री जहाज इलेक्ट्रॉनिक्स: जहाज पर लगे नेविगेशन जीएमडीएसएस, सोनार फिश डिटेक्टर, रडार सेकेंडरी डिस्प्ले, नौका बुद्धिमान स्विच पैनल।
☛ स्मार्ट कृषि: मानव रहित ट्रैक्टर सेंट्रल कंट्रोल, सटीक सीडर, कृषि मानव रहित हवाई वाहन ग्राउंड स्टेशन, ग्रीनहाउस

पर्यावरण निगरानी उपकरण।
☛ सुरक्षा आपातकाल: पुलिस कानून प्रवर्तन उपकरण, आग थर्मल इमेजिंग हेलमेट, खान कर्मियों की स्थिति टर्मिनल,

आपातकालीन संचार हैंडहेल्ड डिवाइस।
☛ सैन्य सुदृढीकरण: व्यक्तिगत सामरिक डेटा टर्मिनल, बंदूक लक्ष्यीकरण अग्नि नियंत्रण प्रदर्शन, युद्ध के मैदान में चिकित्सा आपातकालीन टैबलेट,

पोर्टेबल मानव रहित हवाई वाहन ग्राउंड कंट्रोल यूनिट।
☛ TXW700185B0 में विस्तृत तापमान रेंज, लंबा जीवनकाल, उच्च चमक और पूर्ण देखने का कोण है, जो इसे पसंदीदा बनाता है

 इंजीनियरों के लिए कठोर वातावरण में भी स्पष्ट छवियों को बनाए रखते हुए अपने प्रदर्शन अनुभव को अपग्रेड करने का समाधान।
